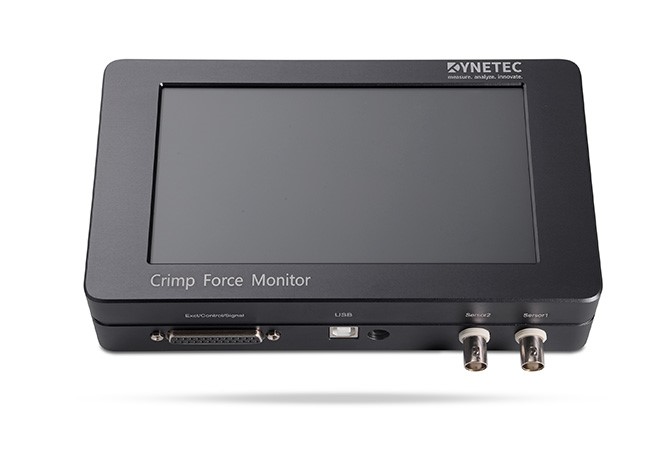

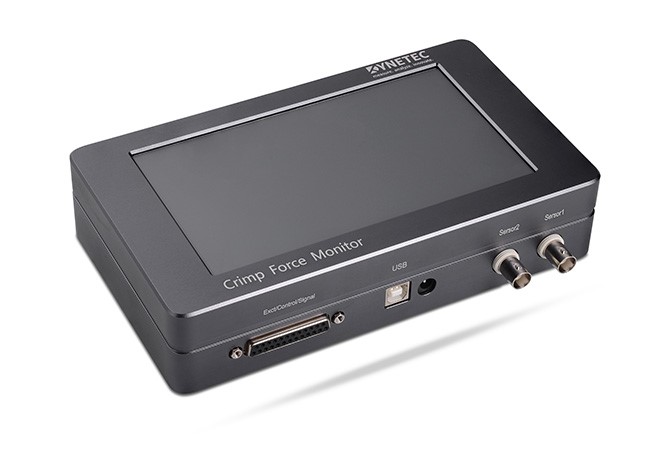

壓力管理裝置

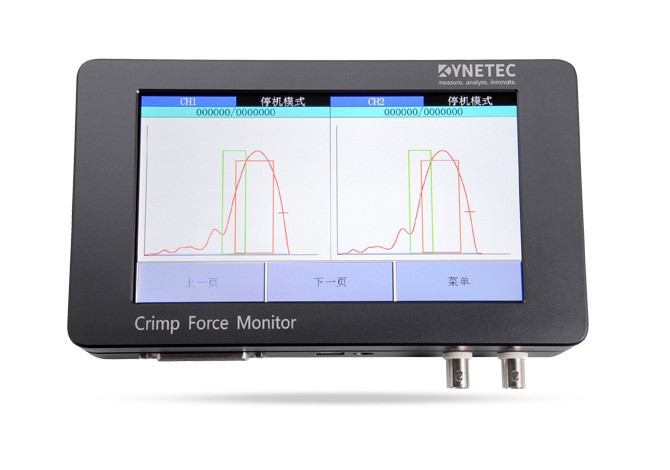

壓力管理裝置（DYNETEC-CFM）是一種對壓接機在壓接過程中的壓接力進行全過程監控的設備，以保證壓接質量的穩定性。原理是通過設備學習的方式采集一定數量的良品壓力波形（良品波形），加以設定閾值參數，形成生產用例（參考波形）。在生產過程中，生產波形與參考波形對比分析，如差值超過（或小于）閾值，會自動輸出報警信號，以及暫停制造過程；對于報警波形手動選擇確認產品質量，報警裝置將自動重置，繼續制造過程。

產 品特色

● 美國進口PCB傳感器 ● 七寸液晶屏顯示器

● 存儲500條不良履歷 ● 過程管控，數據收集

●外接電腦數據溯源 ● 簡單操作適應性強

產 品優 勢

產 品參數

通道數

1CH/2CH

采樣率(成對的XY值/秒)

Max.2 0000

精度等級 %

0.03

傳感器可連接

貼壁/底板/掛頭

通過評估目標

峰值/面積/少芯線/漂移

評估曲線類型

峰值/面積/少芯線/漂移

評估結果

曲線/過程值/趨勢指示

輸出方式

繼電器/脈沖

數據接口

USB/串口

尺寸

200mm×112mm×45mm

重量

1.02 Kg

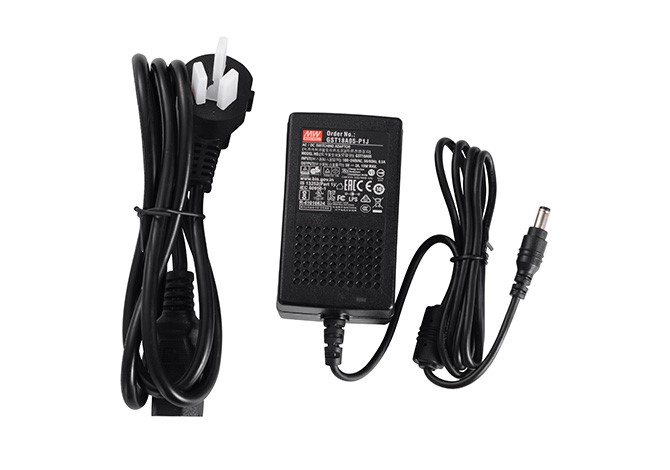

電源

5V3A

應 用案例--（不良品波形展示）

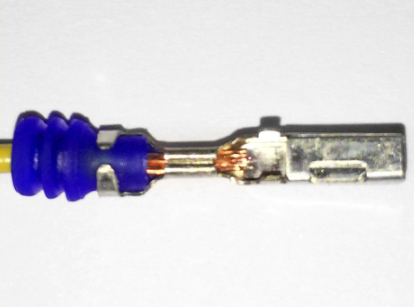

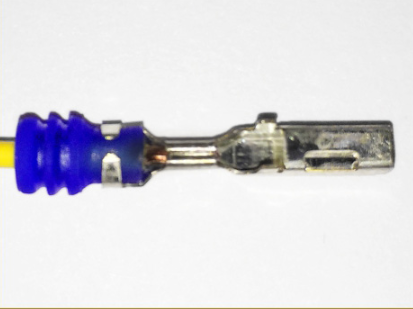

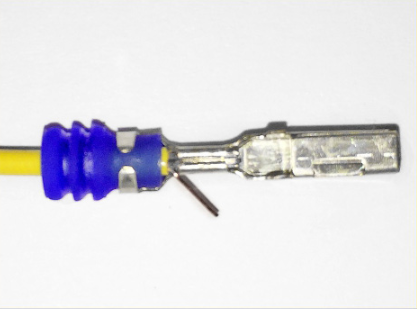

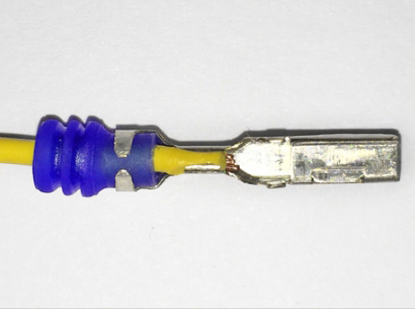

芯線翹出	線皮咬入	淺打	線芯斷裂


報警的壓力波形在波形的整個區域都有降低的趨勢，但是波形沒有嚴重的傾斜；在斷芯線的時候也會出現同樣的波形。	絕緣材料伸入到壓接部較多，并與芯線一起壓接，從而造成芯線斷裂；因此可以明顯觀察到壓力在達到峰值以前就急劇下降。	淺打的程度是以芯線前端與端子壓接的喇叭口之間的距離來表示的，雖然壓力的波形很相似，但波形的整體都有所降低，結果都造成了波動的公差變成了負公差。	在壓接過程中，因刀值或切刀導致芯線斷裂，壓接波形在達到峰值之前會明顯出現下降的趨勢；

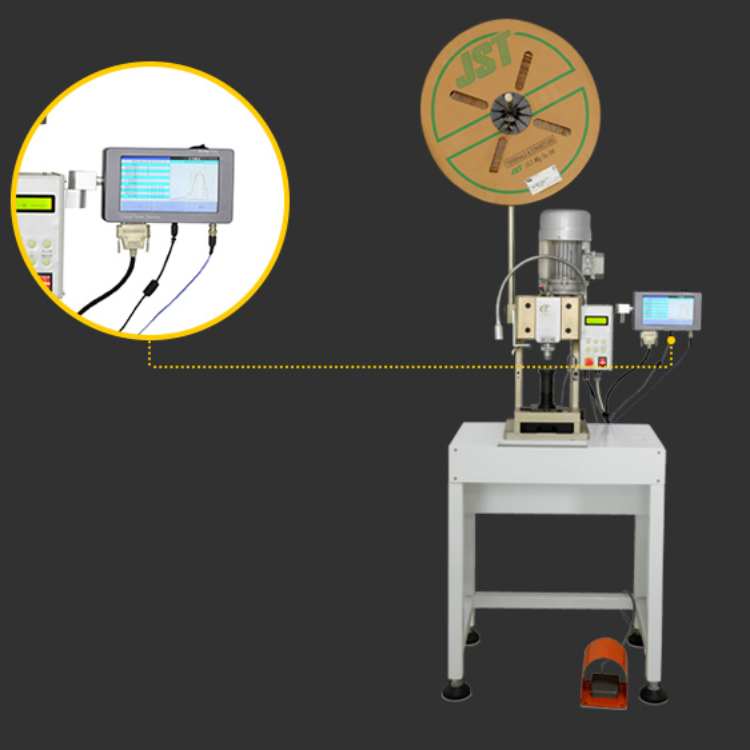

查看適配端子機類型
