紫銅管端子也叫銅接頭，英文名稱TREMINAL LUGS，是實現電氣連接的一種較好的電力配件產品，具有良好的導電性能。隨著工業自動化程度和工業標準要求越來越高，紫銅管端子的應用范圍也越來越廣泛，如汽車、輪船、航空等領域。

理想的端子壓接狀態要具備：⑴導體中所有單線的斷面應呈不規則多邊形， 導體與端子相接部位、單線與單線之間應無明顯縫隙；⑵良好的電性能；⑶良好的機械性能；⑷較高的拉拔力。

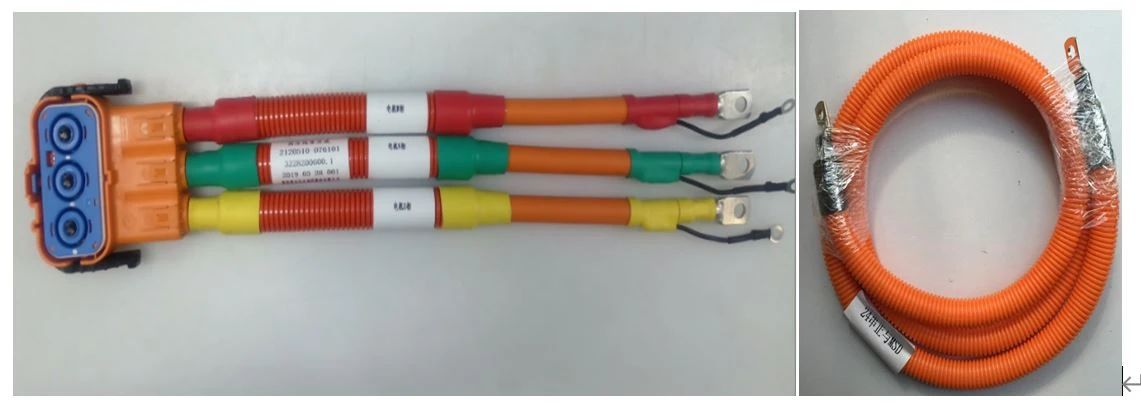

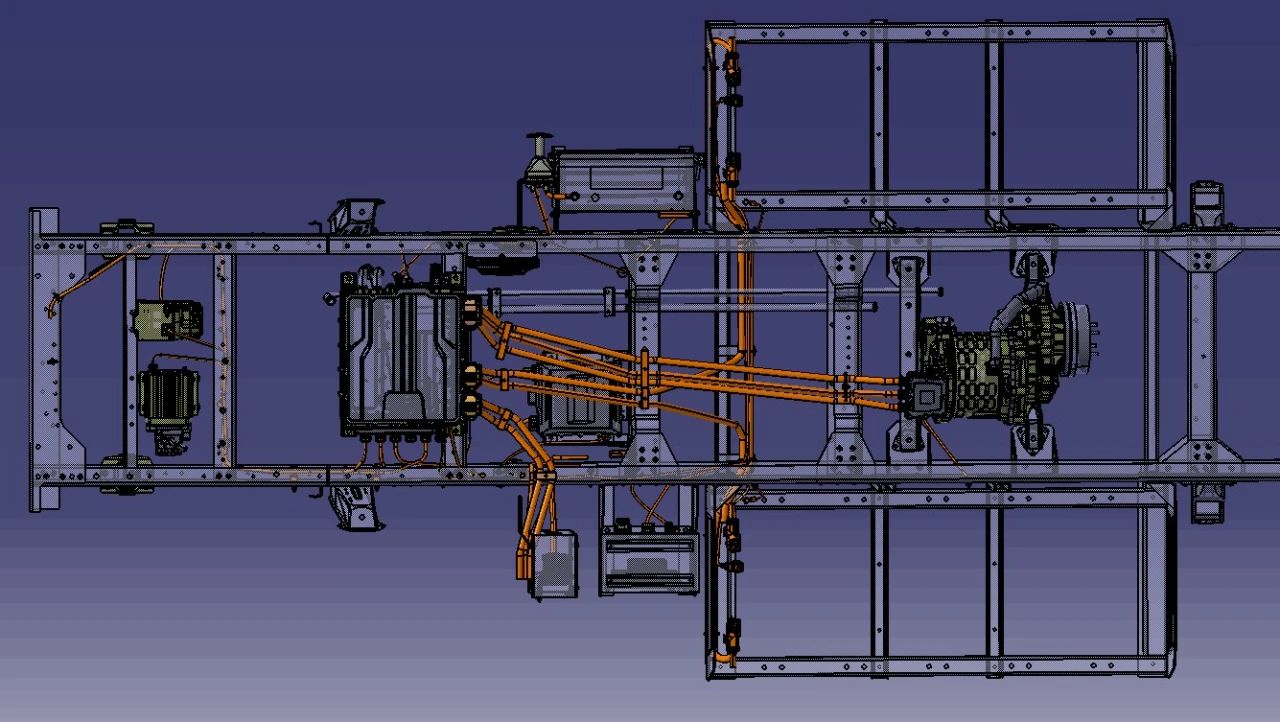

我們知道，新能源端子的壓接對整車電性能的影響至關重要。所以，每種端子必須在壓接外觀、拉拔力、剖面分析滿足的前提下，制定出壓接高寬度標準（設備模具型號固化），并嚴格執行，以此確保產品的一致性。

而壓接高寬度標準需要針對每一種導線和端子制定，在標準的芯線高寬度和其公差范圍內的壓接，芯線都能充分的變形，但是端子和導線的材料波動是最大的風險。

標準既定，非必要，我們不主張頻繁更換材料或者供應商，需要系統的工藝驗證并進行PPQP流程通過，是一個漫長的階段同時也存在風險。

案例：有一家供應商，把自己的產品吹的天花亂墜“材料優級、尺寸穩定、價格低廉...”，通過各種關系擠進供應鏈，并主動繳納4萬元質量保證金。

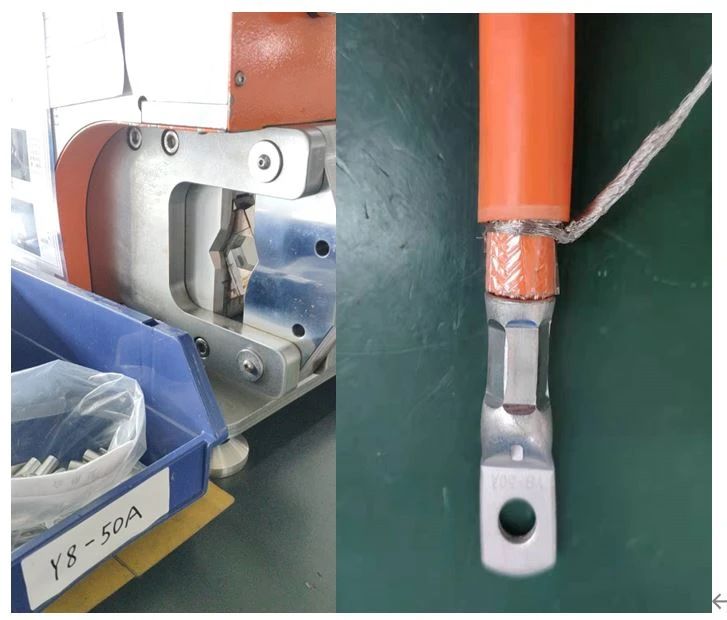

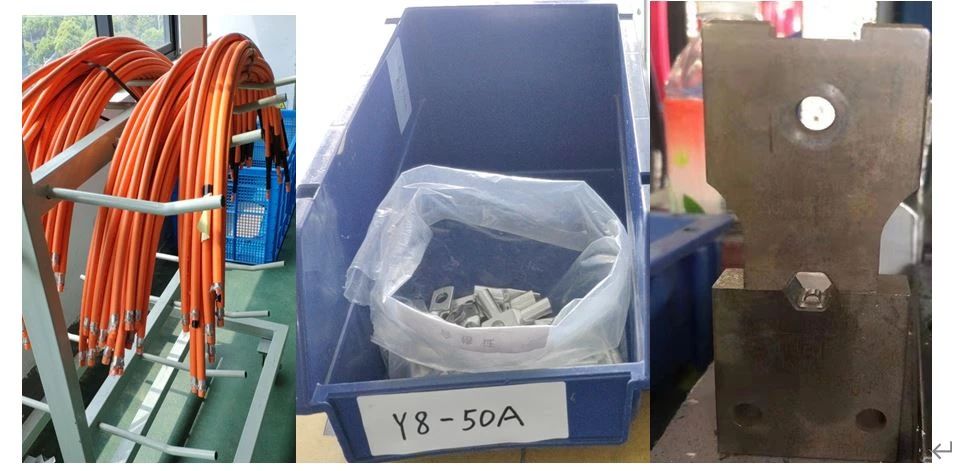

看似很誘人，機不可失，于是送樣各10件進行工程驗證。首先驗證出與原產品尺寸存在誤差。當時采用的是開口六方加點上下鉗口刀片壓接。

壓力調狠了，要么刀片撞斷要么設備斷軸，重新以樣件開模；壓力調輕了，毛刺超標。模具新刀片設計好了小批試用過程當中設備運行聲音又不一樣，接到反饋后工程師將現象每種端子帶回50個測量、稱重。問題接著就出來了，材料厚度都不一樣，圖紙料厚2.0mm,最大誤差0.48mm, 大部分都不夠重量。我們每種做了5個剖面，能清晰的看到每種至少有1個與合行業標準要求不符，品質風險很大，決定退貨整改。因?yàn)閮r(jià)格問題，大家也希望嘗試調模解決，但這種模具刀片的是針對端子尺寸設計的，所以換一種尺寸就必須重新設計換另一種刀片壓接；關鍵這些物料尺寸需要每一個都測量分類開模具，員工頻繁換模、調模，有難度。效率低風險大，不可取。后來又在液壓機上試驗，由于每個端子尺寸不確定，仍然出現不良品（需要梳理出每個料厚的壓接參數標準，倉庫發貨也要測量準確才能使用）。我們明白不可能每個端子壓接都去進行拉力測試和剖面分析，所以存在很大風險。狀態是工程封存，待退貨。

說來也巧，正在生產旺季，原供貨商的送貨車壞在了路上，眼看耽誤交付，研究決定先用新供應商貨應急（兩家標識的字碼有區別），僅此一批200個端子，也算進行一次市場驗證吧。

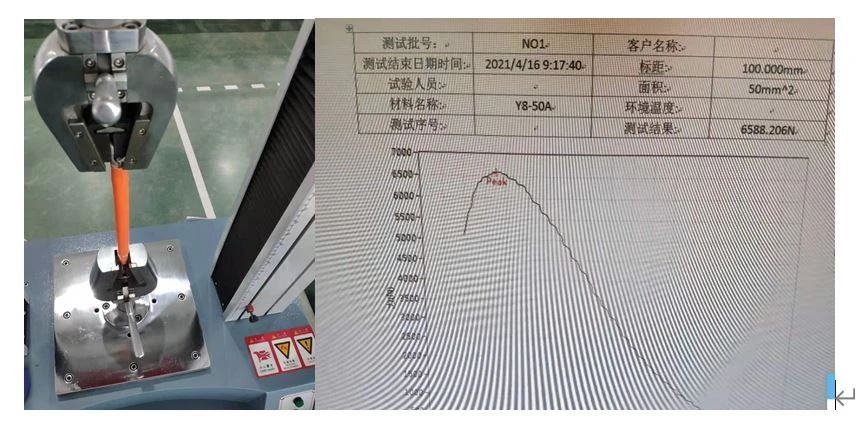

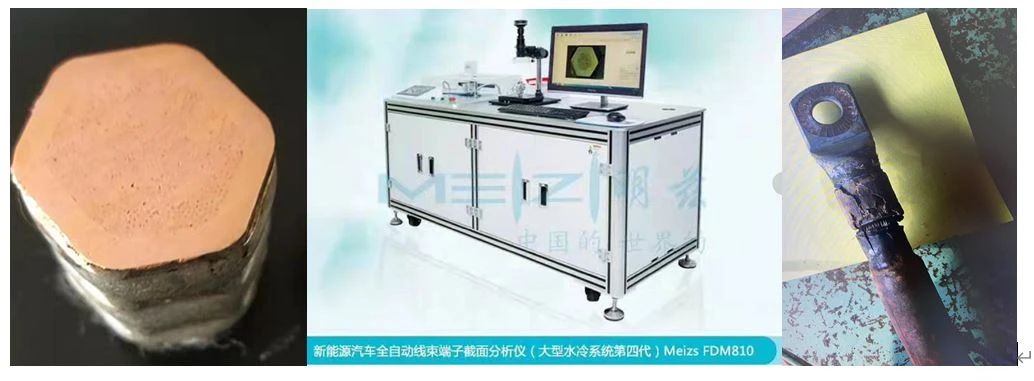

短短三個月內就接到市場反饋，已發現25臺出現燒車，從客戶圖片看，貌似新供應商家的物料，安排修車的人帶回的燒車線進行了印證，風險變成了事實。按照QCT29106-2014汽車電線束技術條件要求，拉力值不得低于下表，數據越大越好。剖面一定合格，產品要具有穩定性。

最小拉力值

如此深刻的教訓，告誡我們：產品質量要不斷提高，原材料很關鍵，非必要不輕易更換廠家和材質。數年的零故障史被一時走眼去花費高昂代價買單，公司的聲譽因此一敗涂地。

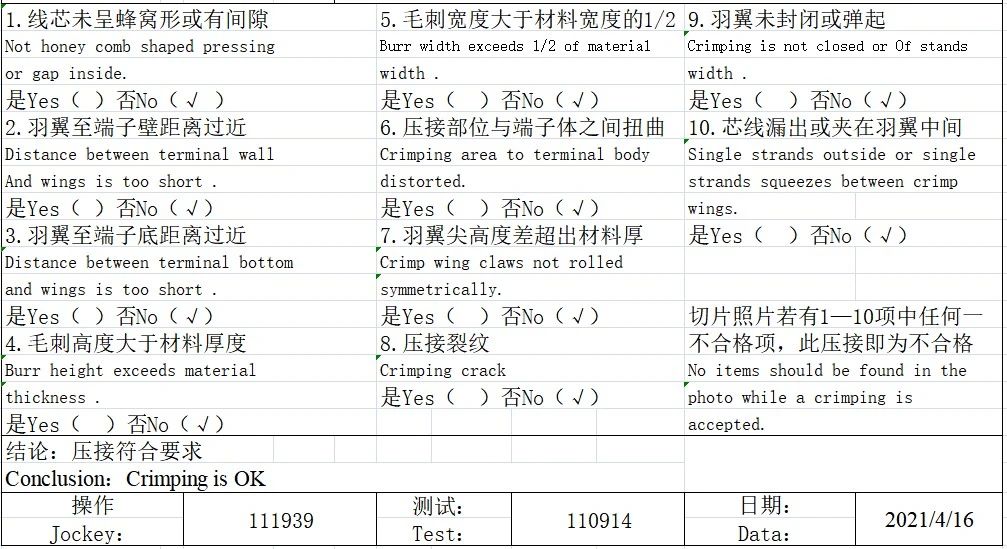

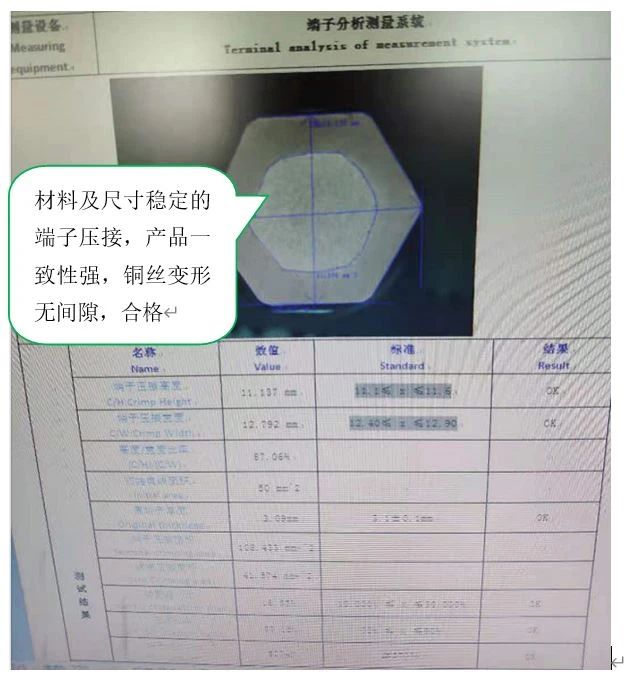

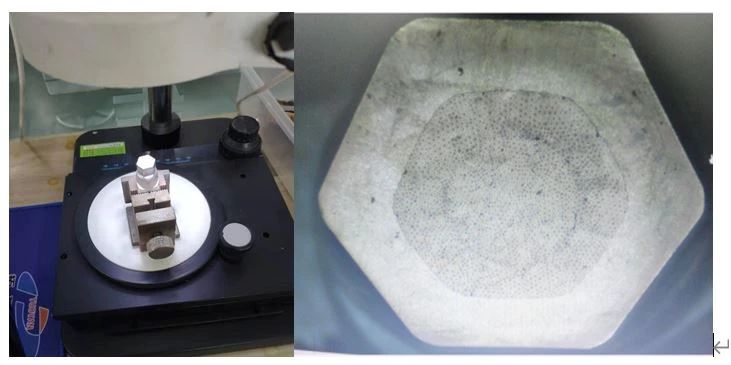

我們?cè)谠囼?yàn)過程中，端子壓接剖面分析圖片如有以下1-10項中任意一項不合格項，此壓接即為不合格。

銅管端子為較普遍的一種連接器，其壓接問題不斷困擾著我們，先就端子的壓接問題作出如下分析：

銅接頭因其優越的傳遞電信號和導電方面的連接作用而應用到市場的各個領域，繼而不斷減少工作量和成本消耗的同時，給生產和使用帶來了諸多便利，避免了許多的麻煩。從而達到簡化產品結構，節約制造成本的目的。

壓縮比：建議值為80±5%

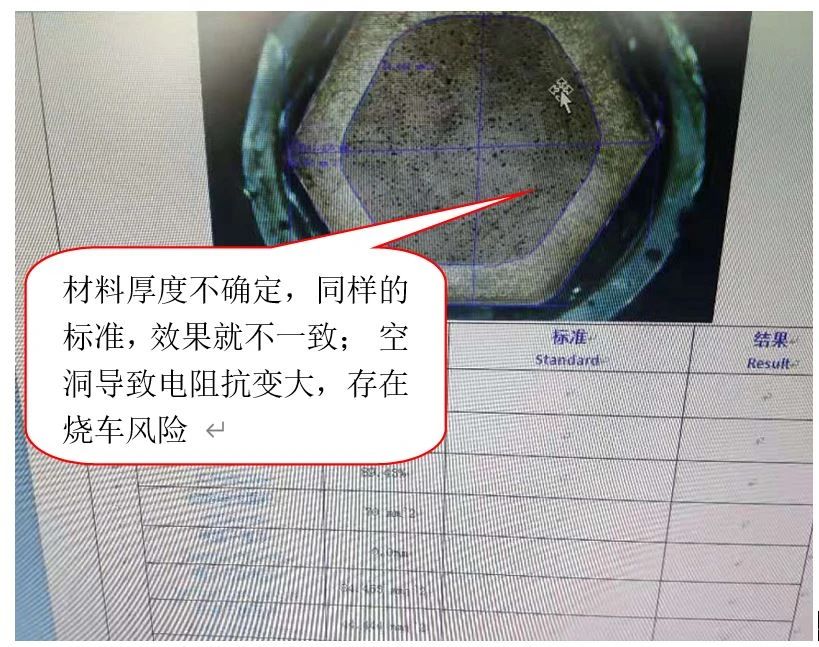

銅管端子在新能源系統使用過程中，由于端子壓接銅絲之間存在空洞，抗腐蝕性差，高壓電流通過時，電阻抗變大，導致電性能降低，存在燒車風險。

a、管型端子在壓接導體時壓力不到位，端子壓接區銅絲間有空隙；

b、壓接區的導線松動，剝皮短，電線進入壓接區的長度不夠。

針對以上兩種問題，應對舉措為：

a、在端子壓接首件檢測時嚴格按照高寬度標準和實測拉力數據比對，符合就可以量產；

b、管式端子的壓接的電纜連接還要進行垂直方向的拉拔檢驗，謹防電纜被拉出。

總結：新能源高壓線紫銅管端子的壓接一定要避開風險，追求產品性能的一致性和穩定性。不然同一批物料n種狀態，需要執行n個標準，誰來分類？如此不僅給操作員帶來難度，效率降低，也極具風險。
