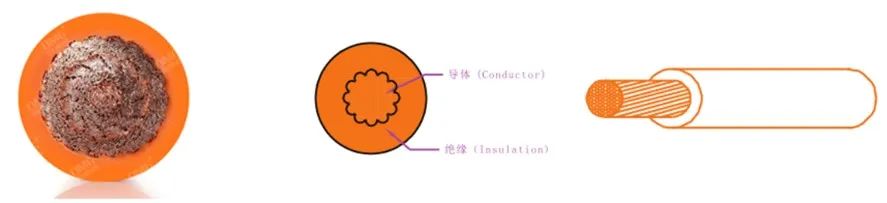

導線按工藝特性可分為單芯導線和多芯導線，其區別在于多芯導線由多個單芯線組成，從本質上來說，每個單芯線的電性能參數和結構尺寸參數與單芯導線并無區別，如多芯電纜內有用于信號傳輸，需要采取單獨屏蔽措施，保證信號不丟失。

高壓導線還可按是否帶有屏蔽層，區分為非屏蔽導線和屏蔽型導線。

除了單芯屏蔽線，單芯非屏蔽高壓線，多芯屏蔽高壓線，多芯非屏蔽高壓線這四種排列組合而成的導線外，還可根據如下特征對高壓導線進行分類。

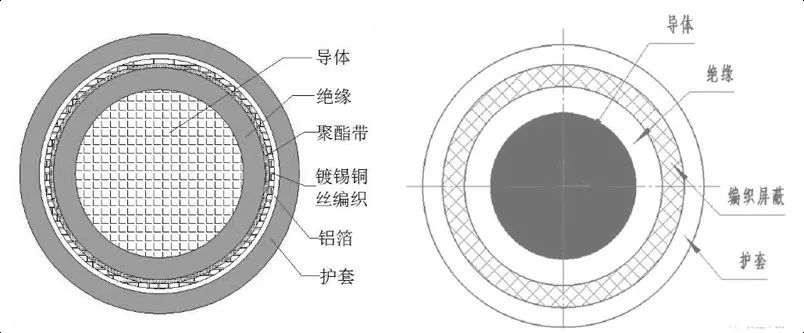

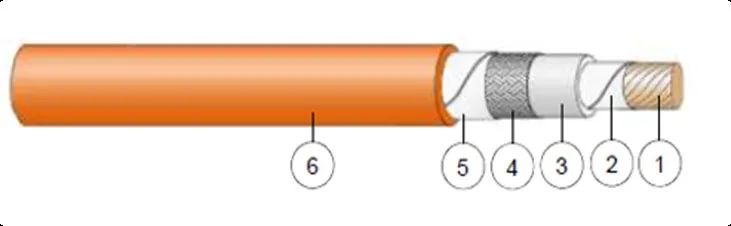

自外向內解剖高壓導線，可見如下結構示意圖。

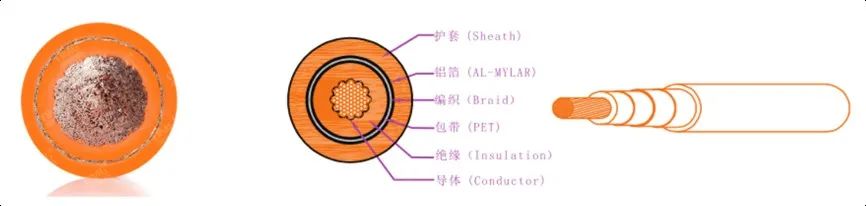

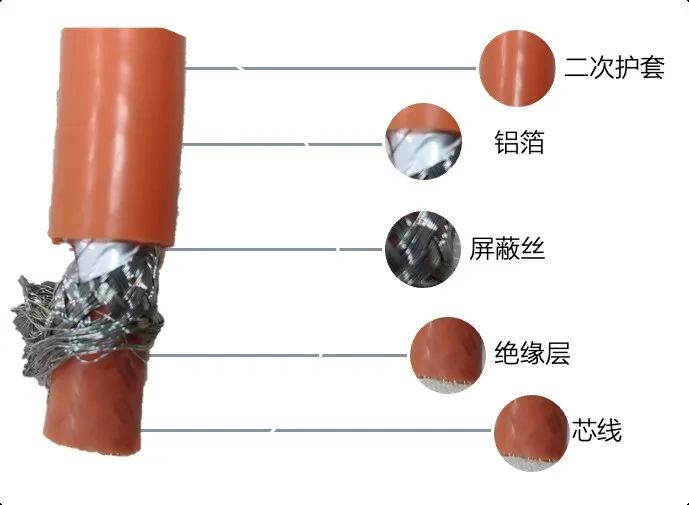

高壓導線由二次護套(也成為外絕緣層)、鋁箔、屏蔽編織層、內絕緣層和芯線(導體)組成。

行業標準可參照《QC-T1037道路車輛用高壓電纜汽車行業標準》、《新能源汽車用高壓電纜TCAS 356-2019》。

部分高壓導線在屏蔽層和二次護套之間有一層包帶，包帶的作用是方便生產壓接端子時對絕緣層進行剝離，類似無紡布的材料，纏繞在導線上，起到一定的隔離作用。

高壓導線的主要結構尺寸參數也是圍繞這幾層元素，包括二次護套外徑、內絕緣層直徑、導體直徑、單根銅線直徑、銅線根數等。

(1) 絕緣：防止芯線與其他外部導體接觸，導致回路短路。

(2) 保護芯線：避免內部線芯受到液體及外部器件的磨損。

(3) IP防護：包括防塵、防水、防觸碰(人體保護)。

(4) 零件布置：為高壓線束提供一定的柔韌性，便于高壓線束在車身上布置。

(5) 防刮磨，阻燃等在耐候性和可靠性方面的特殊作用。

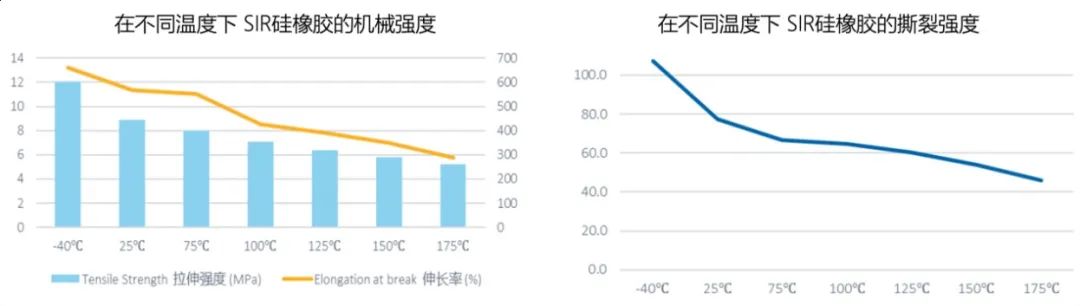

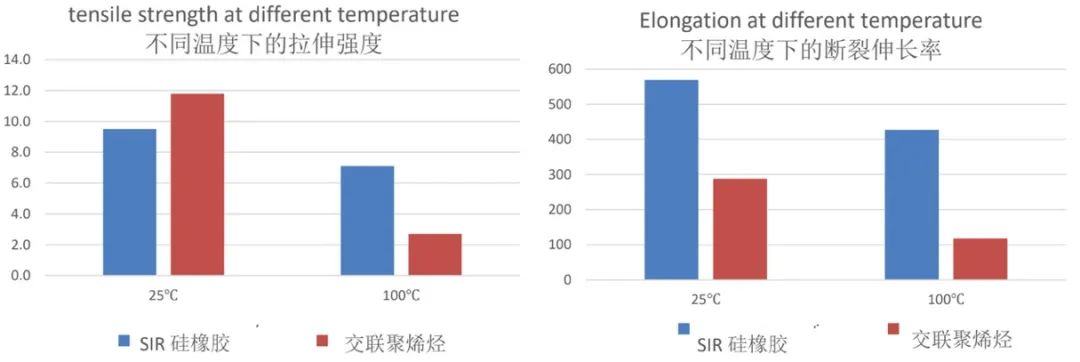

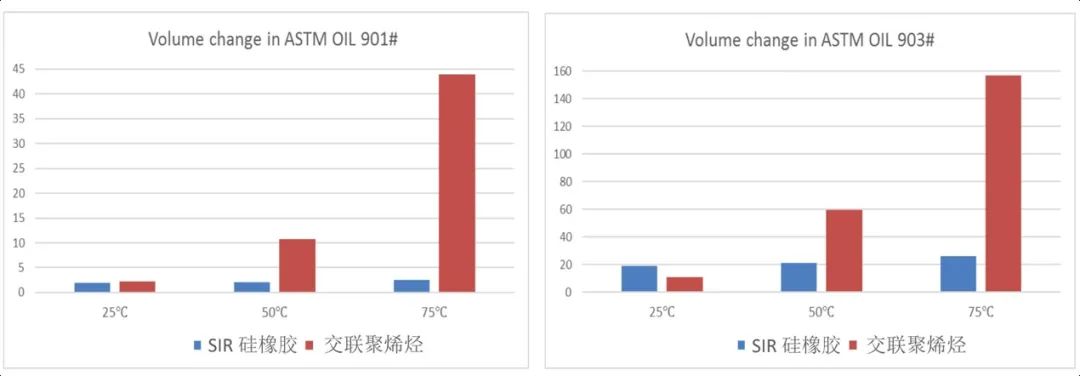

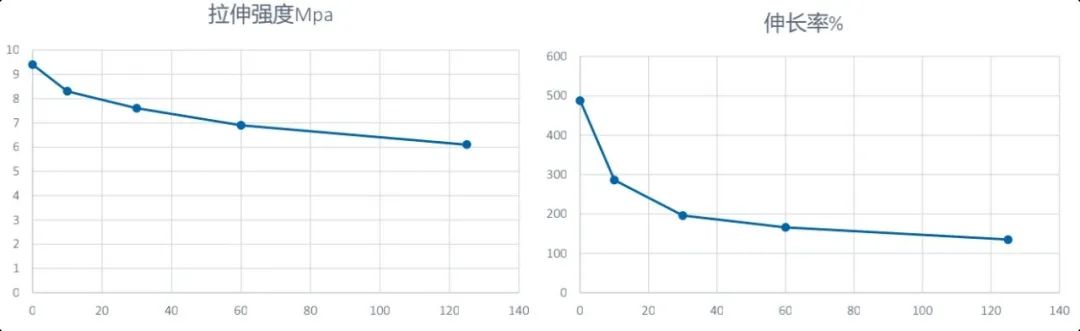

和低壓導線僅有外絕緣層不同的是，高壓導線有內外兩層絕緣層，外絕緣層也常被稱為二次護套。內外絕緣層的制造材料一般有XLPO(交聯聚烯烴)，SIR(硅橡膠)和TPE(熱塑性彈性體)三種。

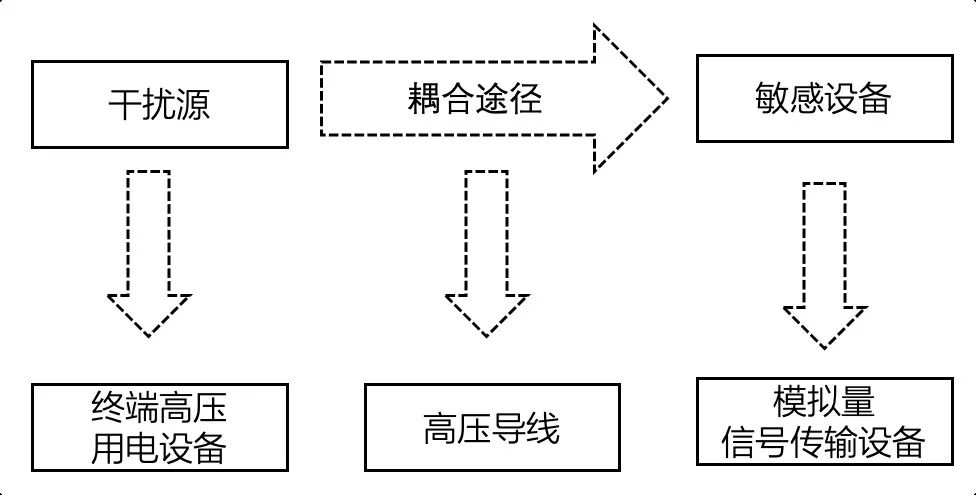

電動汽車高壓電纜承受的電壓較高(額定電壓最高600V)，電流較大(額定電流最高600A)，電磁輻射較強。雖然高壓導線本身并不會產生很大的電磁干擾，但導線的耦合電壓和耦合電流基本都來自于導線連接的終端，即高壓用電器。

導線兩端，即端子壓接處，集中存在電磁干擾。因此，目前絕大部分的高壓導線都設計了抗電磁干擾的屏蔽結構，采用同軸結構，利用內導體和外導體(屏蔽層)的共同作用，導線內的磁場成同心圓分布，而電場從內導體指向并止于外導體，使電纜周圍外部的電磁場為零，即屏蔽了電磁輻射，又消除該區域的耦合電壓和耦合電流。

高壓線束零件在整車的電磁兼容(EMC)測試中，需要滿足ISO 14572的要求，轉移阻抗≤31mΩ/m，屏蔽衰減≥70dB，滿足整車EMC要求。

高壓導線屏蔽層分為屏蔽絲編織層和鋁箔層，常規的屏蔽層結構有：

①僅屏蔽絲編織層

②屏蔽絲編織層(靠近內絕緣層)+鋁箔層(靠近外絕緣層)

③鋁箔層(靠近內絕緣層)+屏蔽絲編織層(靠近外絕緣層)三種狀態。

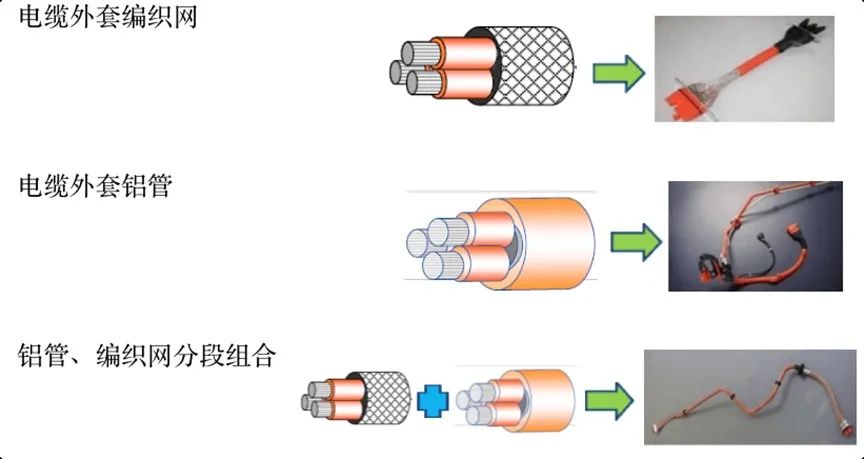

當然，還有部分高壓導線采用直接在電纜外層套上編織網、鋁管和兩者之組合的形式對導線進行EMC防護。

根據要抑制干擾的頻率不同，選擇不同磁導率的鐵氧體材料，鐵氧體材料的磁導率越高，低頻的阻抗越大，高鋁的阻抗越小。

磁環的效果與電路阻抗有關，電路的阻抗越低，則磁環的濾波效果越好。鐵氧體材料的阻抗越大，濾波效果越好。導線兩端安裝了電容式濾波連接器時，其阻抗很低，磁環的效果更明顯。

磁環的安裝位置一般盡量靠近干擾源。對于高壓系統的高壓線束，磁環應盡量靠近電機、控制器高壓導線的進出口。

磁環的內外徑差越大，軸向越長，阻抗越大。內徑一定要包緊導線，因此，要獲得大的衰減，在磁環內徑包緊導線的前提下，盡量使用體積較大的磁環。

增加電纜上磁環的個數，可以增加低頻阻抗，但由于寄生電容增加的緣故，高頻阻抗會相應減小。
