汽車線束的生產流程簡述

隨著人們生活水平的提高，科技的不斷進步，為了給廣大車主提供便利，越來越多的電子設備被廣泛的應用在汽車上。這就導致了汽車線束變得越來越復雜，線束的故障率也相應增加，這就要求提高線束的可靠性和耐久性等性能，線束相當于汽車的“神經網絡”，非常重要。那么汽車線束是怎么生產出來的呢？在這里我們來就汽車線束生產流程做個簡單的敘述。

• 什么是汽車線束？

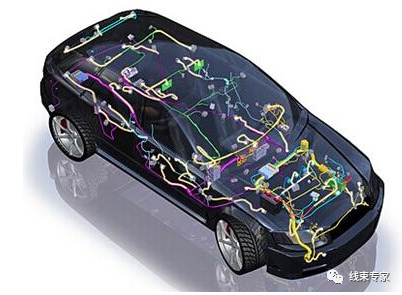

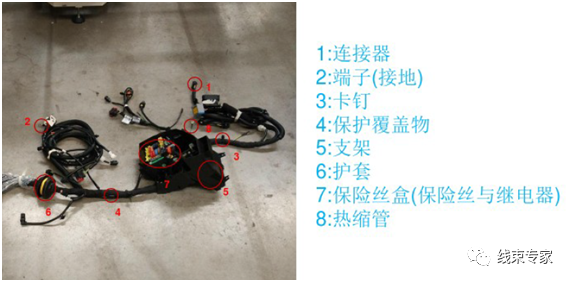

汽車線束是汽車電路的網絡主體，用以傳輸電信號和能量的媒介，是汽車的“神經網絡”。由導線，連接器，端子，卡釘，保護覆蓋物，支架，護套，保險絲盒（保險絲與繼電器）和熱縮管等組成。

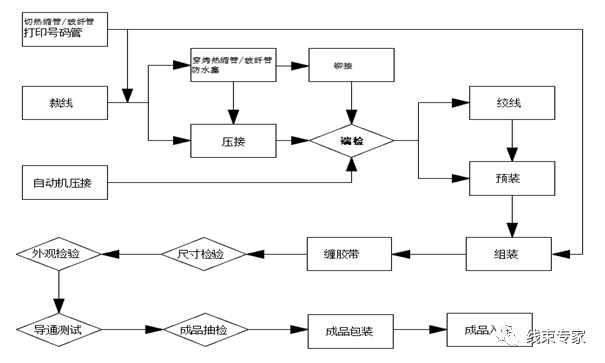

二、線束生產工藝流程圖

三、汽車線束常見生產工序說明

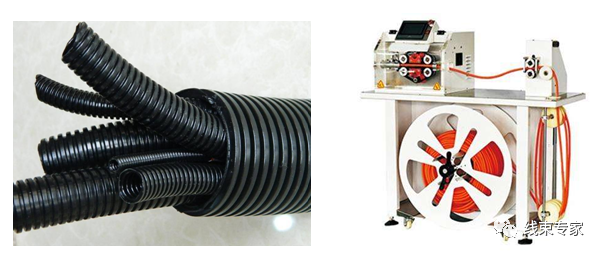

1.裁管：根據波紋管、PVC管、玻璃纖維管工藝卡尺寸進行裁剪。

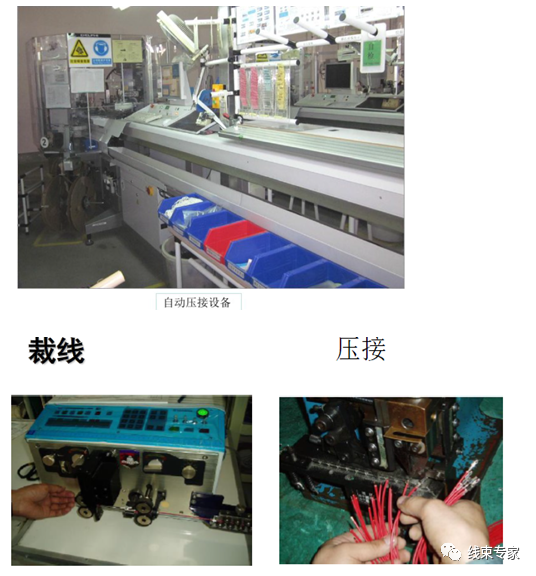

2.切線/壓接：根據裁線工藝卡尺寸進行切線、端子壓接（分自動和半自動）。

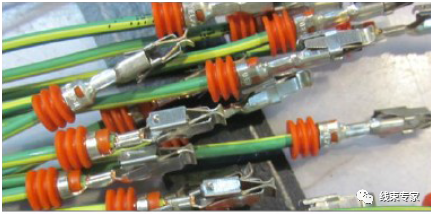

3.穿防雨塞：根據產品線號需要，按工藝卡要求加穿防雨塞。

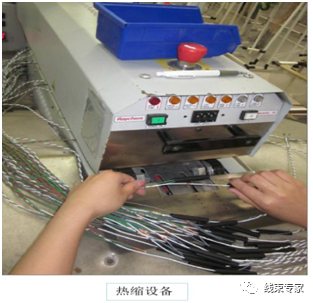

4.熱縮：按照工藝文件對線束穿熱縮管并加熱使其收縮。

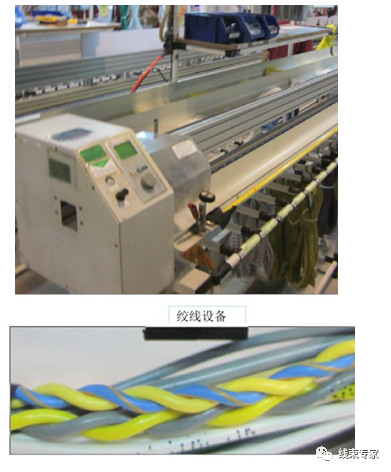

5.絞線：按工藝卡要求對相關導線進行絞線。

6.超聲波焊接：按工藝卡要求對相關導線進行焊接。

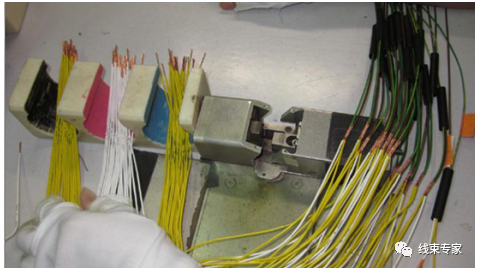

7.預裝：按工藝卡要求對相關線號進行小組立。

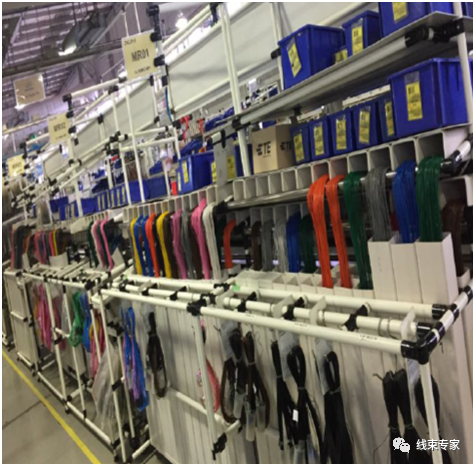

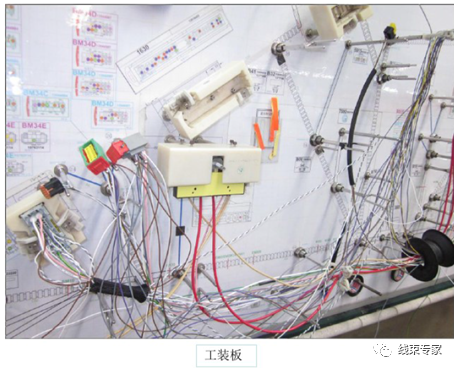

8.裝配：根據工藝要求將電線掛放在配線板上并安裝護套；將導線用膠布纏包并按要求在線束外面安裝波紋管、PVC管、膠帶、扎帶、卡子等配件。

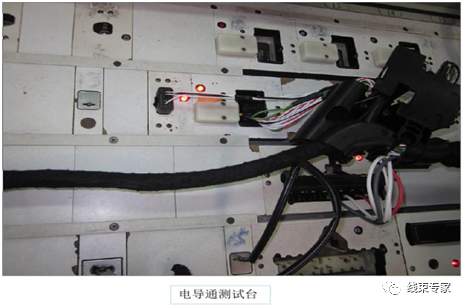

9.電測：檢查線束是否存在錯路、短路、斷路等不良，確保線束電氣性能良好。

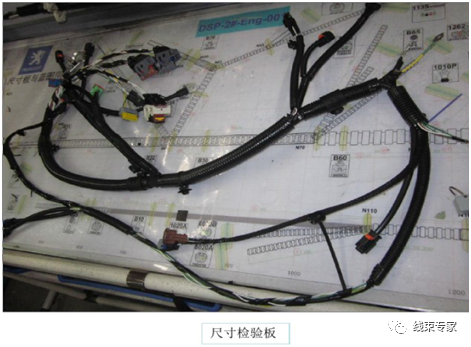

10.外觀檢查：檢查線束分支、外觀等所有部位是否符合要求。

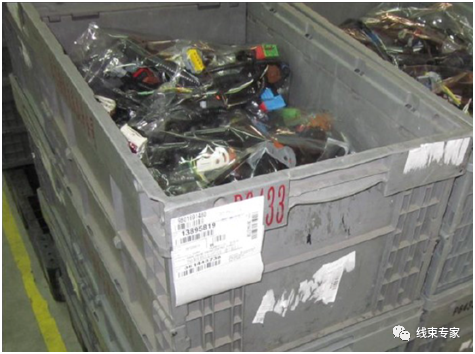

11.成品包裝入庫：將合格的完成品進行包裝。

四、小結

汽車線束生產的主要流程：開線——壓接——預裝——總裝——電測——檢驗——包裝/發貨。
