“電連接器的組成”。連接器由插座、插頭、附件三部分組成。插座、插頭用來固定接觸件，插合后連接。附件用來固定電線、保護焊（壓）點處不受力，附件通過螺紋或螺釘連接在插頭或插座上。

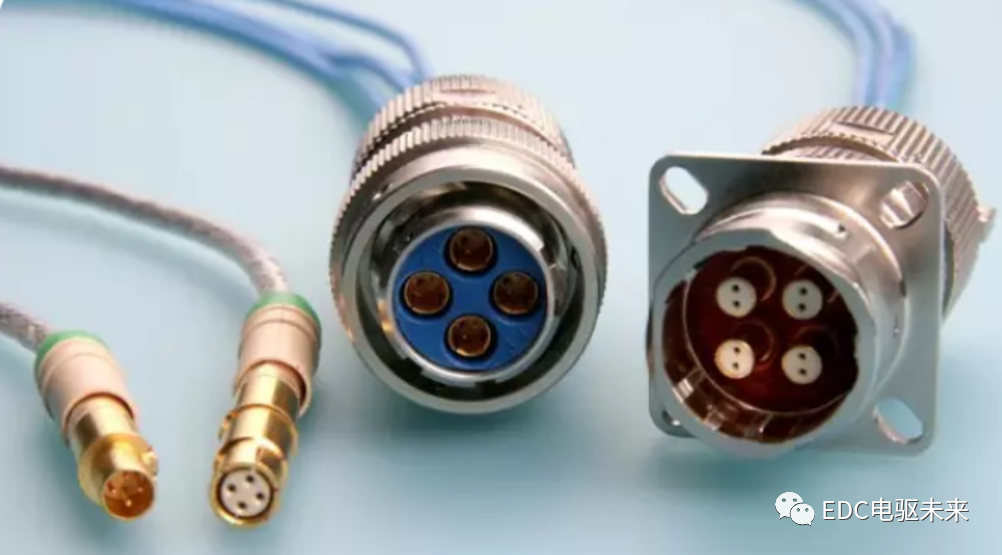

圓形連接器的插頭與插座之間有螺紋連接、三曲槽卡口連接、推拉式連接、三頭螺紋連接、半圓環扣緊等形式；矩形連接器插頭與插座之間有直接插合、螺釘連接、縮緊裝置連接等。

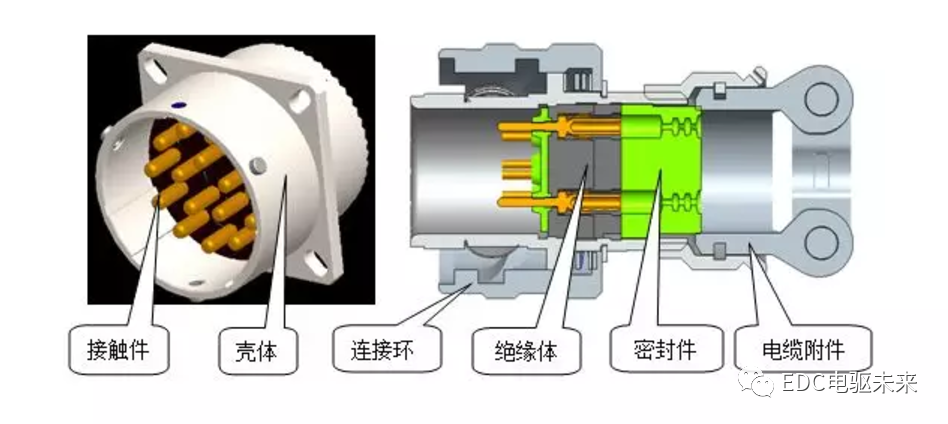

圓形電連接器部件組成包括：殼體、絕緣安裝板、接觸件。

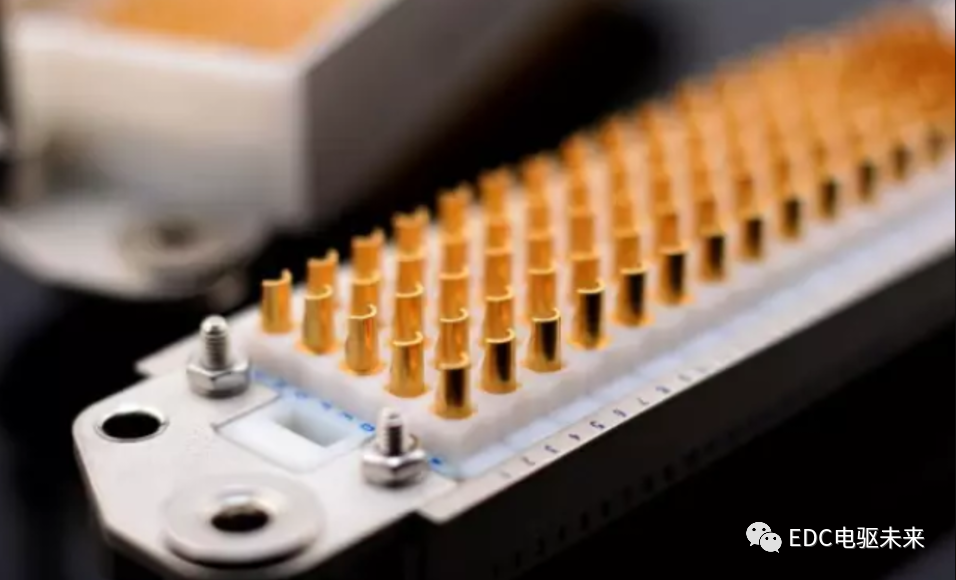

矩形電連接部件組成包括：絕緣體、接觸件、殼體。

附件是電連接器的重要組成部分，連接器在使用中需要用戶單獨對附件進行選擇。附件的主要作用是：保護導線與接觸體端接處不受損傷、固定線纜、提高電磁屏蔽性能（如鈦鎳環）。附件按照連接器尾部出線方式可分為兩種：直式和彎式。

圖1

圖2

圖3

圖4

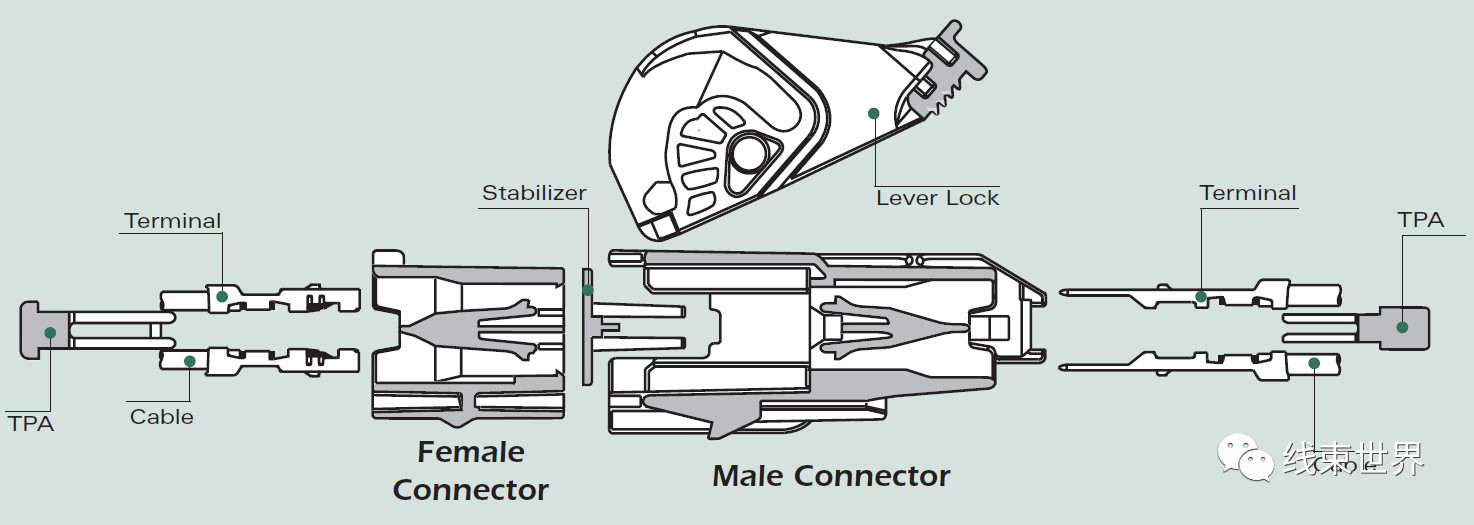

連接器子部件簡析

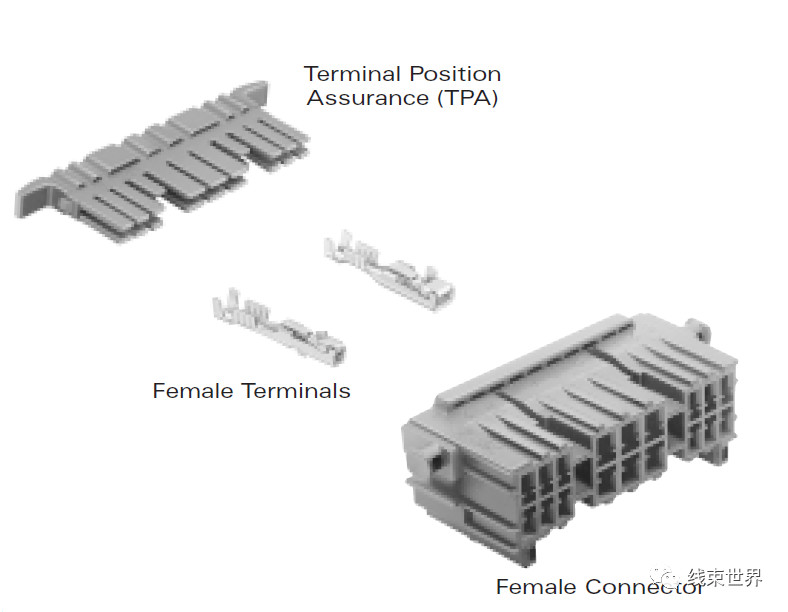

一，端子連接器

Female terminals/--母端子

Female connectors/Receptacle/Socket--母連接器

Male terminals/ Tab/ Pin--公端子

Male connectors/plug--公連接器

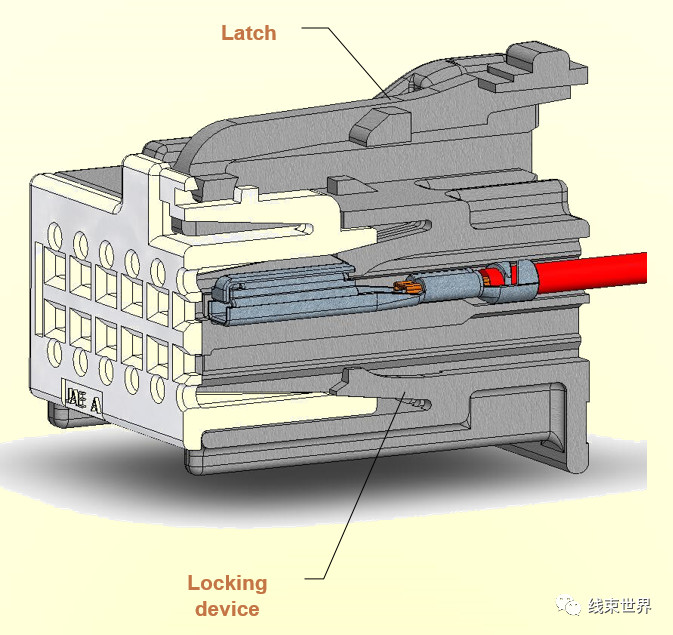

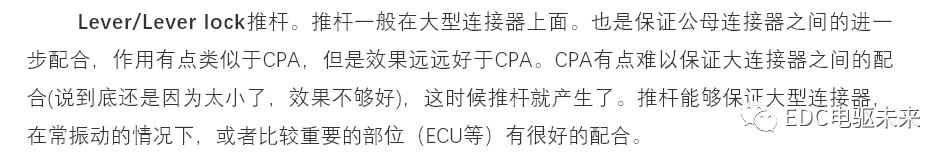

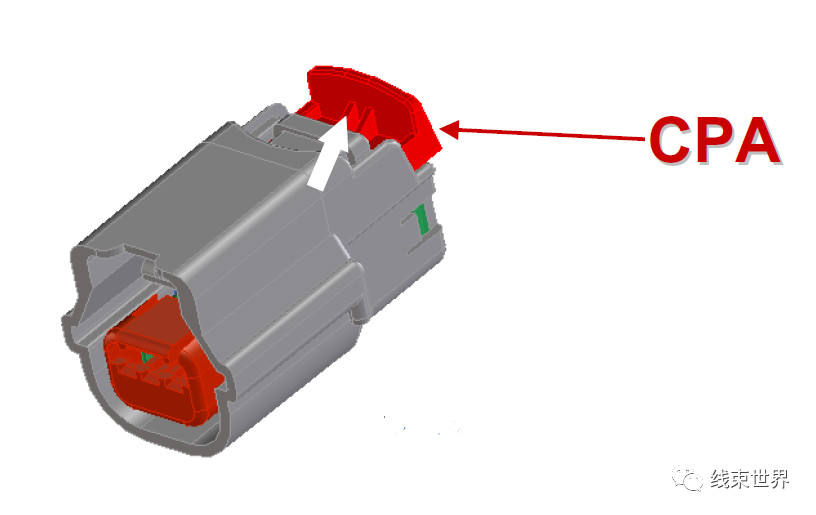

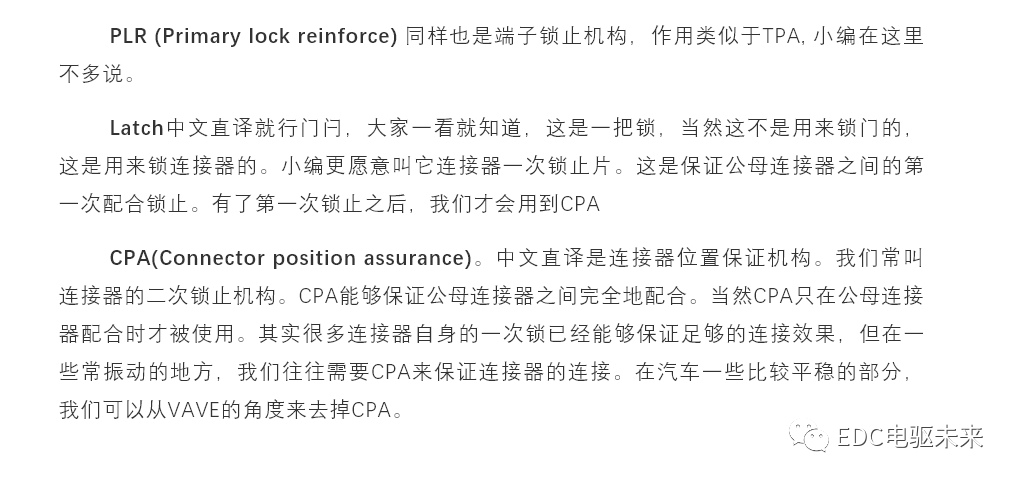

二，鎖止

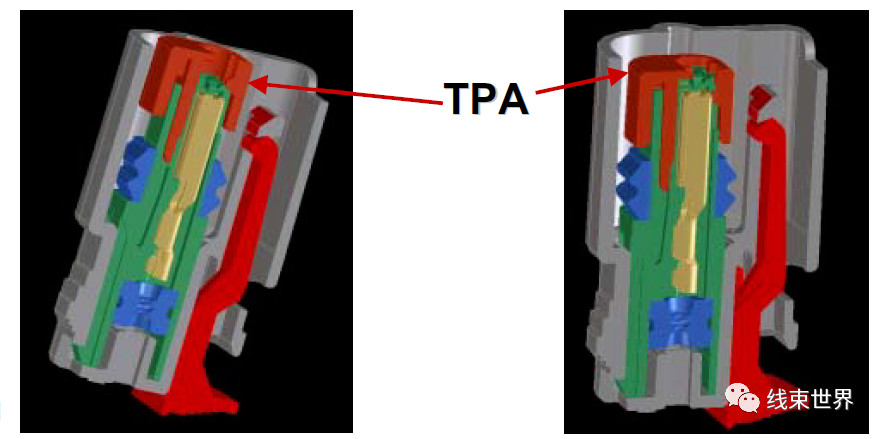

TPA在連接器中的位置

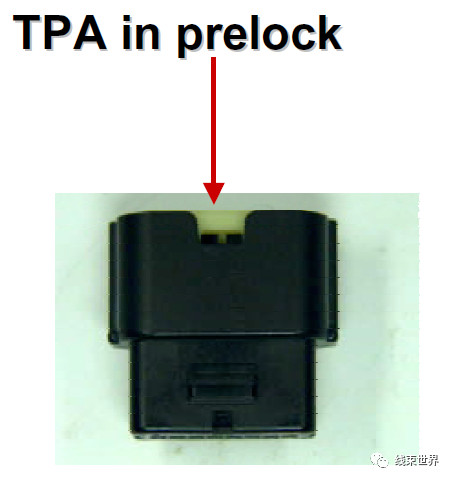

TPA 未鎖止

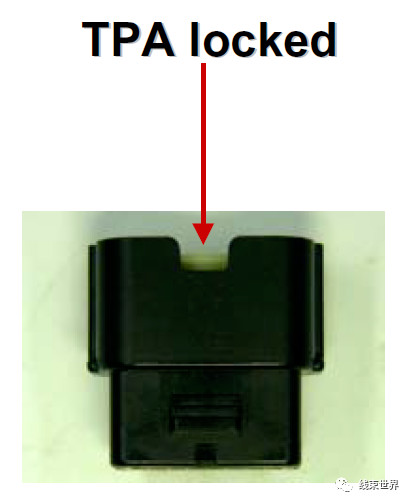

TPA鎖止

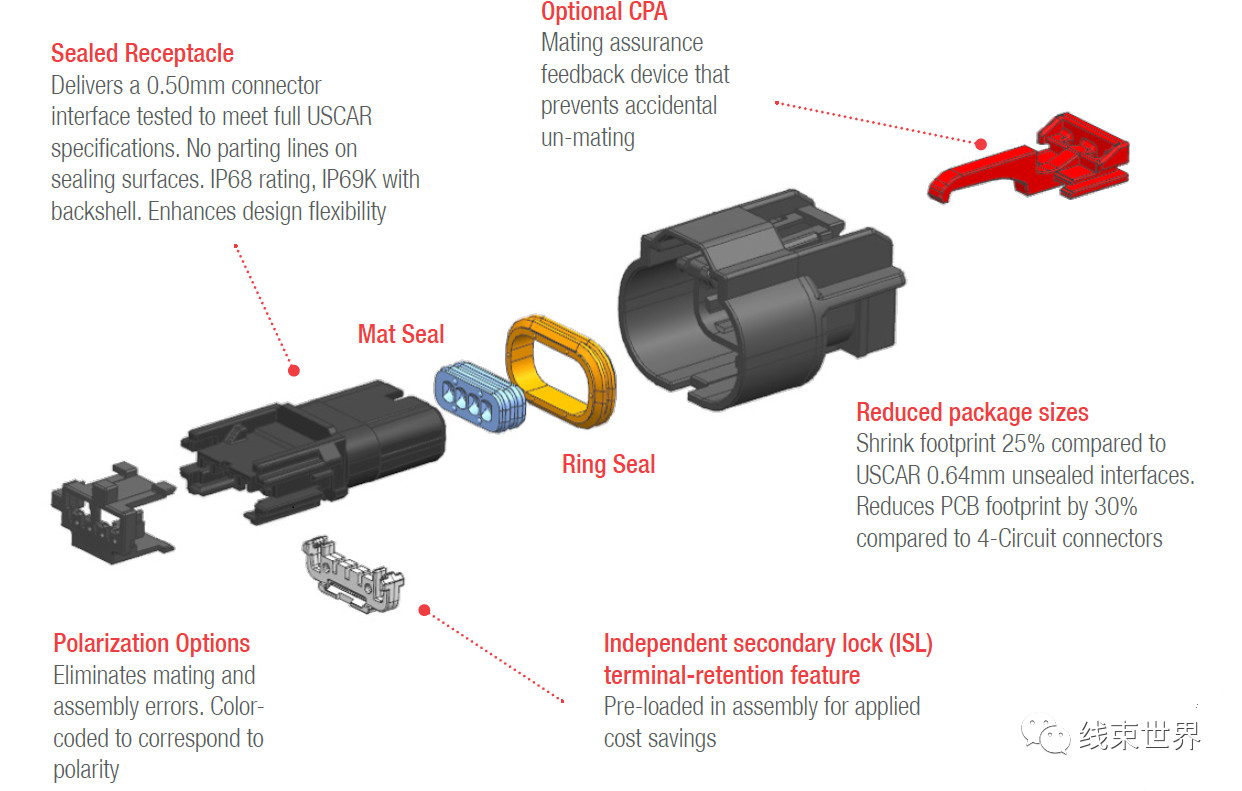

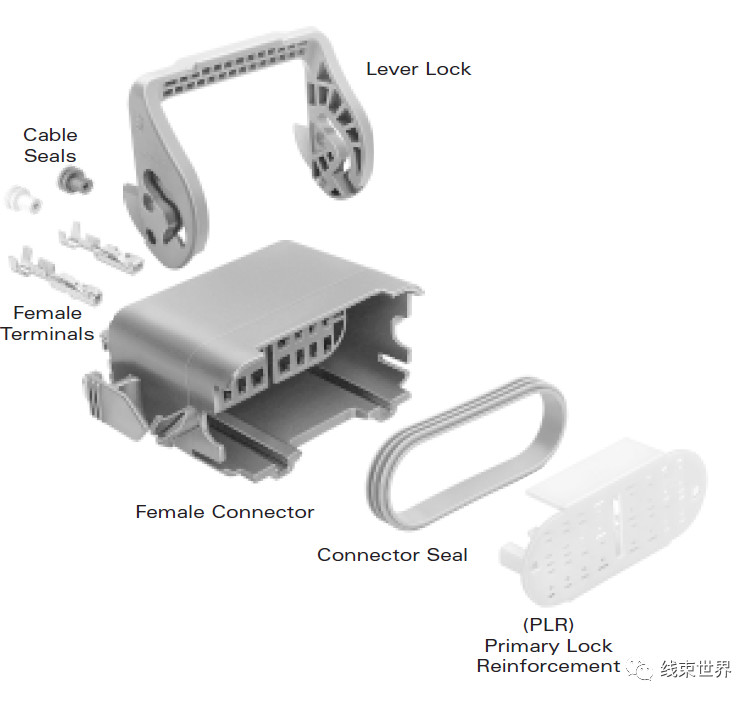

 三，密封

Mat seal 密封墊，用于防水連接器中對端子的防水保護

Ring seal密封圈，用于公母連接器配合時，對兩者連接器的防水保護

Seal 密封塞，壓接在防水端子上，應用于防水機構

Plug 堵頭/堵棍 ，插入防水連接器未插入端子的孔位，用于對連接器的防水保護

四，防差

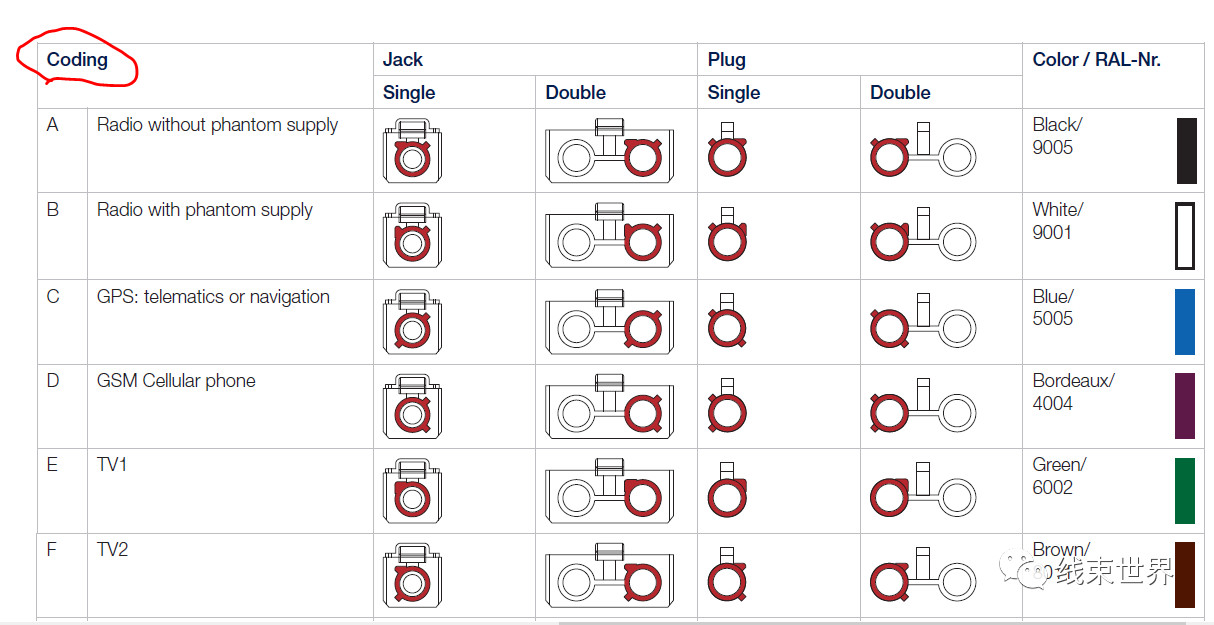

Polarization Options---極化機構，一般體現于我們常見的Coding, 用于保證公母連接器之間裝配順利，并不出錯。一般不同的極化機構，相伴隨的連接器的顏色也不一樣(相當于雙重防差)。

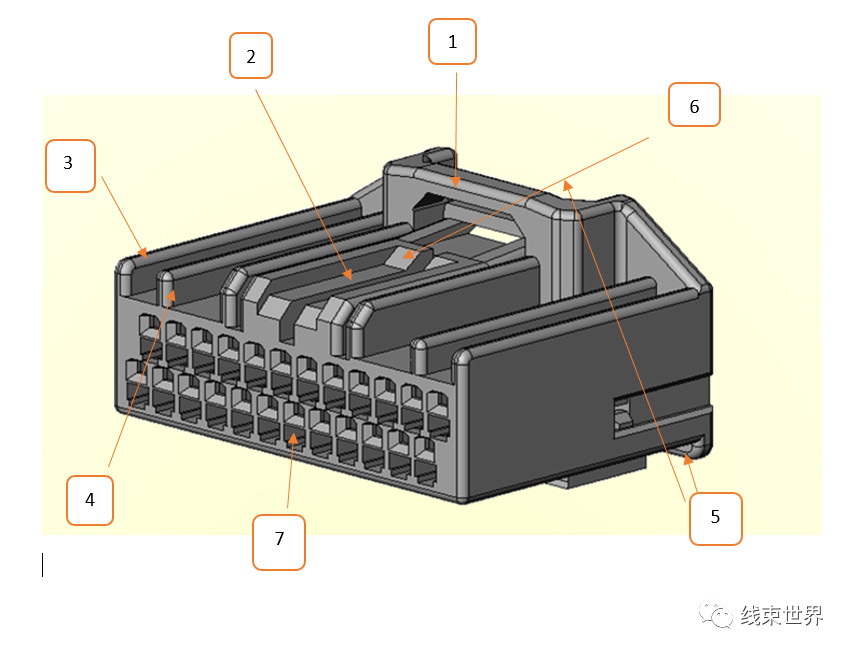

連接器結構簡析

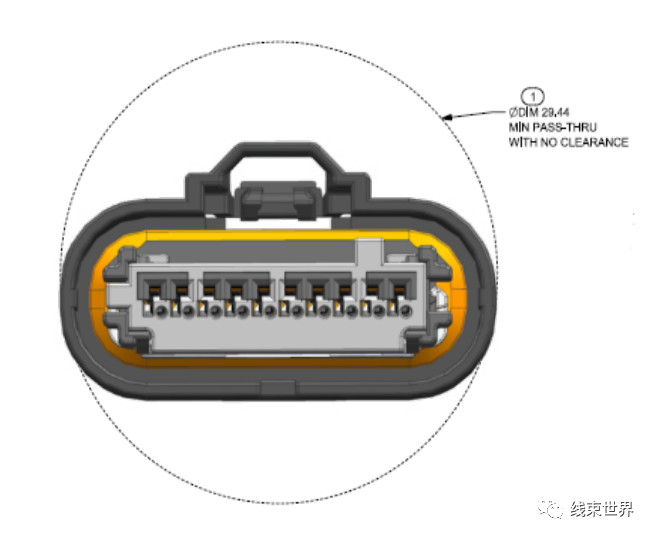

 Rounded Shape圓形外形，允許連接器穿過孔的路徑
