【線束】工程機械電氣系統·線束布置與裝配要點分析（下）
發布時間：11/09 —— 2022
1893
裝配時不要把線束拉得太緊（尤其在工作裝置等運動部件上），運動部位線束預留長度應該保證部件運動至極限位置時線束不承受拉力或擠壓。
線束裝配后，周圍要有足夠的間隙通過，尤其是工作裝置及操縱系統附近，線束與臨近運動部件之間的間隙應大于25mm，保證不被其它部件擠壓、不被操縱連桿等拉扯。
避免線束絕緣層推土機地板架線束被夾斷、磨損或破裂引起接地等故障。

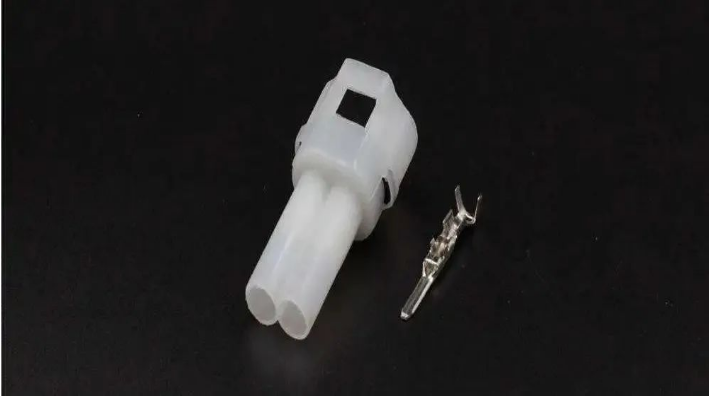

①如果電器件的安裝操作空間足夠，則線束可直接插接至電器件上。②如果安裝空間狹小且位置隱蔽，則需要將電器件所帶導線適當加長，使得與線束連接插接件布置在便于安裝及維修的位置。③插接件盡可能地水平布置，不要布置在雨水聚集區域或車體外部，避免直接和雨水、油類等外界環境接觸。④必須布置在上述區域時要采用防護措施，采用防水插件，使用膠塞或膠套等方法，避免插件內進水使端子表面氧化。
儀表箱內線束布置時，根據儀器儀表的安裝深度、插接口的位置及方向、安裝后距后面板的空間確定預留線束的長度，考慮到操作的方便性，插接方向的空間必須大于2 倍插頭長度，線束必須預留一定長度。
線束過線孔必須大于需要通過的最大插接件的尺寸，過線孔設計環管等橡膠防護件。如從駕駛室內向室外通過鈑金孔，外部線束必須低于過線孔，且要設計相應橡膠防護及密封件，避免孔口振動磨損，避免在線束上滴、灑液體后，有液體進入室內的可能。

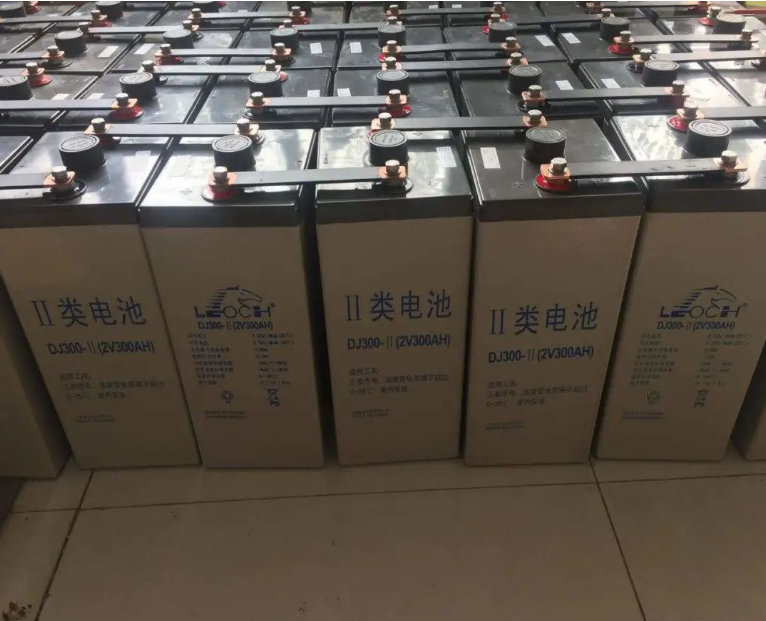

蓄電池正極端子和電氣艙蓋板之間必須留有不小于20mm 的間隙，蓄電池正極電纜和運動部件的間隙必須在25mm 以上，避免短路引起蓄電池瞬間大電流放電，造成蓄電池爆炸。
蓄電池正極端子必須設置絕緣塑料保護罩或其它不易變形的保護措施，同時保證保護措施不易脫離。
蓄電池負極必須分別單獨連接車身，負極固定使用螺栓或螺母，接線柱確保無噴漆、銹蝕。
為防止電磁干擾，儀表信號線、發動機控制模塊信號線等布置盡可能避開大電流導線（發動機啟動線束）和電磁干擾源（喇叭、啟動電機等）。同時，信號線采用雙絞線、多層屏蔽線能有效地防止電磁干擾。
接地點應布置在底盤或車身等大型結構件上，但是要避開雨水聚集區域或車體外側，防止接地點銹蝕后接觸不良。接地點也應避開燃油管路，避免燃油泄漏存在的安全隱患。同時，連接接地線前應檢查確保接地點部位無油漆、銹蝕，防止接觸不良。

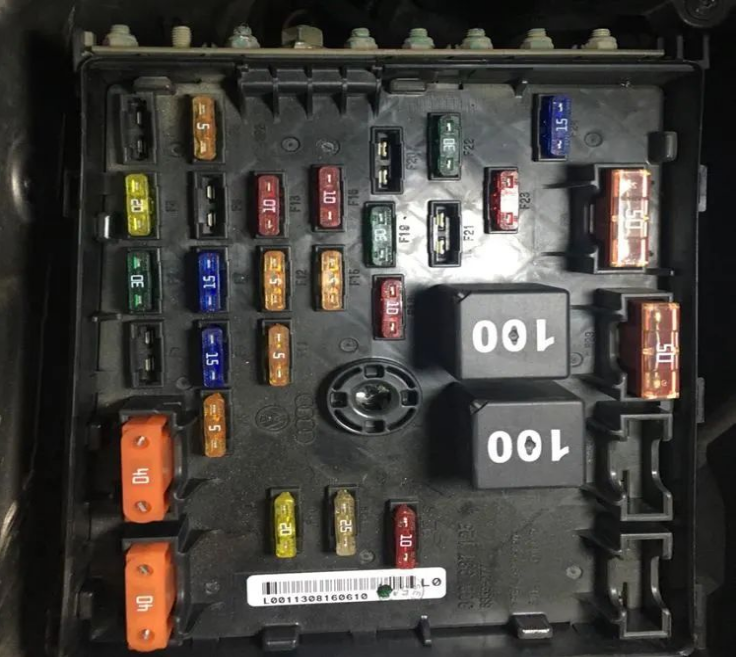

確保保險絲和繼電器更換的方便性，使用頻率高的用電器，其保險絲和繼電器在保險絲盒內的位置布置在易尋找、易更換操作的位置。使用頻次高、長時間工作、負載電流大的用電器，其熔斷器、繼電器布置時適當增加相互間距離，或和使用頻次低、短時間工作、負載電流小的熔斷器、繼電器間隔布置。避免熱量聚集、散發慢，造成局部溫度上升，降低熔斷器、繼電器的性能和壽命。同時，溫度上升也會造成保險絲盒本體變形、碳化，安裝件的位置精度降低、接觸電增加，進一步引起保險絲、繼電器的發熱量上升，保險絲盒報廢。
惡劣的工作環境及多變的工況造成了工程機械電氣系統故障頻繁，線束布置合理、裝配操作規范是提高電氣系統可靠性的重要舉措。
不同工程機械應結合其特有的工作環境及結構特點，采用三維布線進行線束布置設計并遵循以上基本原則合理布置線束及規范裝配操作，線束裝配及后期維修的工藝性在產品試制階段進行改善，能夠有效提高電氣系統的合理性及可靠性。
