FAKRA連接器互配對電性能的影響
發布時間：02/09 —— 2023
2445
目前，F(xiàn)AKRA連接器已廣泛應在車載收音機，GPS和攝像頭端等，它的界面尺寸參照的主要標準：
ISO20860-1
- USCAR-18產品的驗證標準
FAKRA的性能驗證包括機械，環境和電氣性能3個主要組成部分，今天小編就為大家闡述一下FAKRA連接器互配后，界面處的尺寸對電性能的影響。
特性阻抗和回波損耗是FAKRA連接器的重要指標的一部分，其中特性阻抗表征的是連接器沿著軸向方向每個截面的特性，和連接器外導體內直徑，內導體外直徑和絕緣介質的介電常數相關，這里不做詳細闡述。

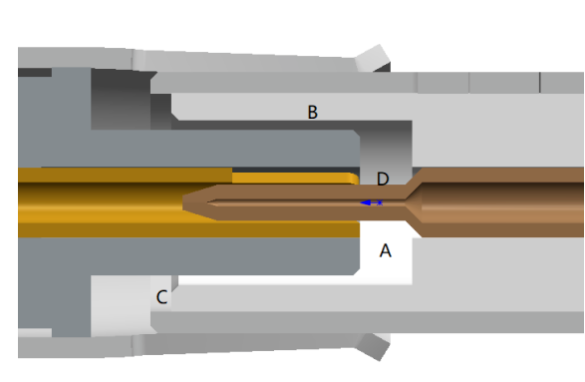

（圖：FAKRA連接器公母對插后界面處剖視圖）

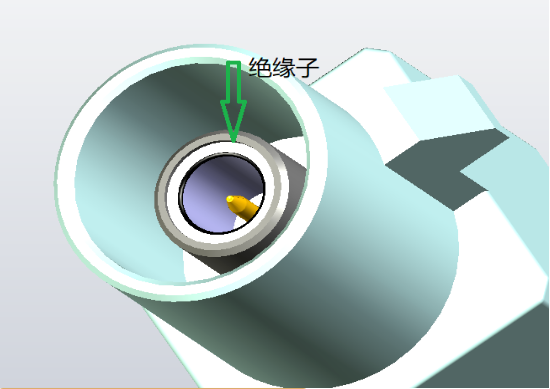

A：軸向空氣介質間隙，和兩側介質不同D：軸向空氣間隙處內導體外直徑為插針外直徑，和兩側尺寸不同C：軸向空氣介質間隙，和兩側介質不同B：絕緣子重合位置，公頭絕緣子，母頭絕緣子和空氣間隙形成混合介質根據特性阻抗的影響因素，可以得知在連接器對插后，在界面處，公母界面軸向空氣間隙，絕緣子材料，以及內導體，絕緣子和外導體內孔的尺寸都會影響對插后的阻抗匹配。在標準里，對于絕緣介質材料并沒有明確定義，界面尺寸是一個范圍。從而產生了各種可能性：1） 產品A的絕緣介質材料和產品B不同，A在設計初期時，是根據A的材料進行的公母連接器匹配設計2） 由于界面尺寸是個范圍值，不同產品互配后，軸向空氣間隙不同 3） 由于界面尺寸是個范圍值，不同產品互配后，徑向空氣間隙不同在連接器的界面尺寸滿足相應標準的前提下，可以對插。不能單純地理解為就會滿足對插后的性能要求。對插后產生的不同不可避免地會影響特性阻抗和回波損耗。為了減小界面處對于信號的影響，通常的做法是考慮到公母頭的匹配仿真和測試，盡量控制原材料的公差范圍縮小樣品間的差異，盡量采用自動化組裝來增加界面尺寸的一致性。實際應用中不難發現公母連接器對插后界面處尺寸不同的實例，比如公頭FAKRA連接器設計，在端口處，塑料絕緣介質和單純空氣介質2種的產品(見圖2和圖3)，如果這兩種方案同時對插一種母頭連接器，根據以上內容的分析，可能會得到不同的測試結果。所以不同產品進行混插時，建議進行必要的匹配試驗。

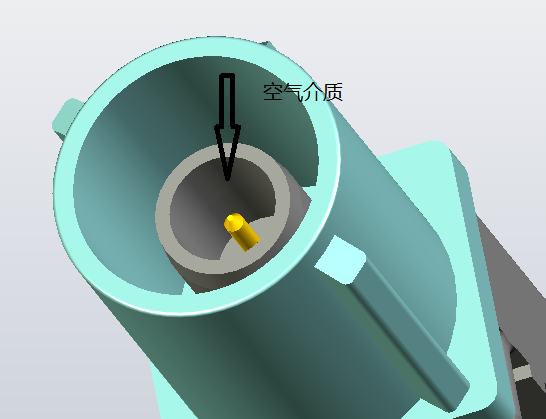

（圖：FAKRA公頭連接器端面處空氣介質）
