如何識別反極性射頻連接器？

發布時間：03/28 —— 2023 2738

反極性射頻同軸連接器是標準型射頻同軸連接器的一種變形，與標準SMA連接器并不兼容，從而防止消費者將非標準天線連接到無線設備上?！胺礃O性”指的是連接器接口極性的反轉，即內導體的插針/插孔的設置方式與標準型的連接器完全相反，但與信號極性無關。

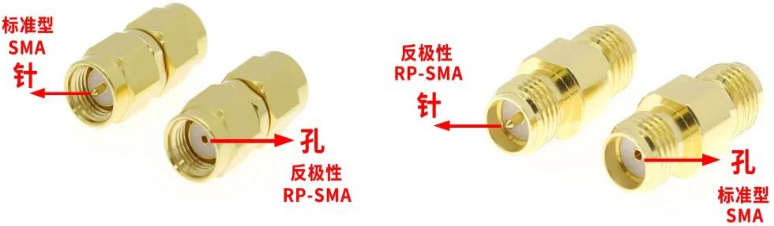

從產品外觀上看，反極性連接器與標準型連接器的外殼完全相同，區別僅為接口的極性。以SMA為例，如圖1所示：標準型的SMA公頭連接器的內導體為插針，而反極性的SMA公頭連接器的內導體為插孔；標準型的SMA母頭連接器的內導體為插孔，而反極性的SMA母頭連接器的內導體為插針。

圖1 SMA反極性連接器對比圖

如今反極性連接器的普及為人們?cè)黾恿艘环N選擇，方便人們進行特殊設備的連接，最常用的反極性接口為RP-SMA、PR-BNC、PR-N、PR-TNC連接器，常見用途為Wi-Fi、藍牙、ZigBee連接以及GPS和蜂窩天線。

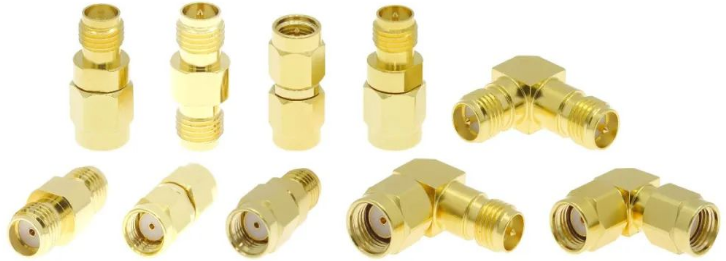

圖2 各種反極性的PR-SMA轉接器實物圖

RFTOP?提供了14款SMA反極性轉接器，包含了直通型和90°直彎兩種外形，并已在RFbuy?射頻商城上架在線銷售。RFbuy?射頻商城所有產品無最小起訂量要求，均可一件起拍，現貨產品可當天發貨，性能指標優異，性價比極高。

產品快速選型技巧

方法1、登陸射頻商城（rfbuy.com）電腦網站，在首頁“快速選型”區 > 產品特性 > 選擇“反極性”，即可進一步根據您的需求快速篩選。

方法2、登陸頻優微波（rftop.com）電腦網站，進入“產品選型”菜單 > 轉接器/負載 > 選擇“反極性”，進一步根據您的需求快速篩選。

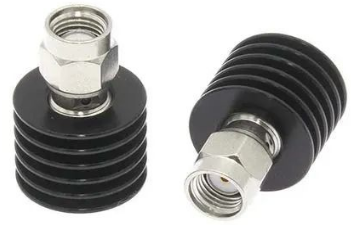

DC-18GHz，RP-SMA反極性公頭負載

RFTOP反極性SMA負載，使用頻率高達DC-18GHz，功率為5W，材質為不銹鋼，具有高頻率、高性價比等特點。
