線束端子的種類
發布時間：04/15 —— 2023
2219
1 端子種類

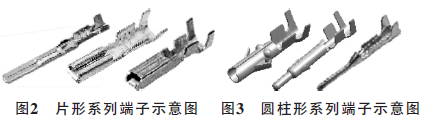

端子按形狀可分為片形系列、圓柱形系列、電線接頭系列。1) 片形系列端子采用H65Y或H70Y材質， 料厚為0.3～0.5。部分元件示意圖見圖2。2）圓柱形系列端子采用H65Y或Qsn6.5-0.1材質， 料厚為0.3～0.4。部分元件示意圖見圖3。

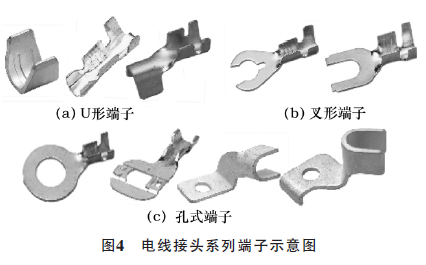

3） 電線接頭系列端子又分為U形、叉形及孔式3種形式。① U 形端子采用H62Y2、H65Y、H68Y 或Qsn6.5-0.1材質， 料厚0.4～0.6， 部分元件示意圖見圖4a；②叉形端子又稱為Y型端子， Y型端子采用H62Y2材質， 料厚0.4～0.6， 部分表面進行鍍鎳處理， 導電性能良好， 部分元件示意圖見圖4b；③孔式端子一般采用H65Y、H65Y2為基材， 料厚0.5～1.0， 部分元件示意圖見圖4c。
2 端子的選取原則

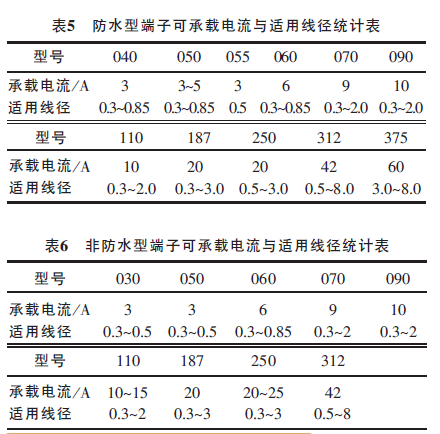

需根據不同的插接件和不同的需求選擇不同鍍層的端子。對于要求性能較高的設備， 如安全氣囊、ABS、ECU等用的端子， 應優先選用鍍金件以保證安全可靠性， 但出于成本考慮， 在滿足性能要求的前提下可選擇局部鍍金處理。③對于單孔防水插接件， 要選擇尾部能壓接防水栓的端子。④確保連接的可靠性。端子選取時要保證與電器件、對插件的良好接觸， 使接觸電阻降為最低， 提高可靠性。如：面接觸要優于點接觸， 針孔式要優于片簧式。在設計時要優先選用雙彈簧式壓緊結構（接觸電阻非常小） 的插接件。⑤阻抗匹配。有些信號有阻抗匹配要求， 尤其是射頻信號， 對阻抗匹配要求更為嚴格， 阻抗不匹配時會引起信號反射， 從而影響信號傳輸。所以在選取端子時， 一定要選擇阻抗匹配的端子。這里， 歸納了日系端子可承載電流與適用線徑對應關系， 防水型端子可承載電流與適用線徑統計見表5， 非防水型端子可承載電流與適用線徑統計見表6。
