有人問我連接器的降額曲線如何制定。我在這里做一個簡單的講解。

如果連接器是單個端子，那么降額曲線還是很容易做的。如果連接器是多位的，那么不同的加載密度以及不同的應用線規是有不同的溫升結果，那樣，不僅僅要做降額曲線，還要做不同加載密度和不同應用線規的電流系數表。

今天在這里只講單個端子的降額曲線。首先要有一組溫升數據，一般情況下，降額曲線所代表的是端子/連接器處于壽命終止時的狀態，所以，溫升數據應該是加速測試后的溫升--電流數據。下面舉例來說明。

一個端子在連接18AWG電線時的電流---溫升數據如圖所示。

一個端子在連接18AWG電線時的電流---溫升數據

根據經驗，電流溫升數據符合方程式：?T=A×I^a， （式中?T表示溫升，I表示電流，A表示系數，a表示指數），只要求解出式中的A和a, 就能知道這個端子的溫升---電流曲線。

解方程的方法有多種：

一種是代入法，選取表中的二組數據代入就可以求出來，但誤差略大一些。

第二種方法是對數法，把原方程?T=A×I^a 兩邊分別求自然對數，得出直線方程式：ln?（?T）=ln?A+a ln?I，設定y=ln??T， m=ln?A， x=ln?I，則原方程變?yōu)橹本€方程：y=m+a?x。

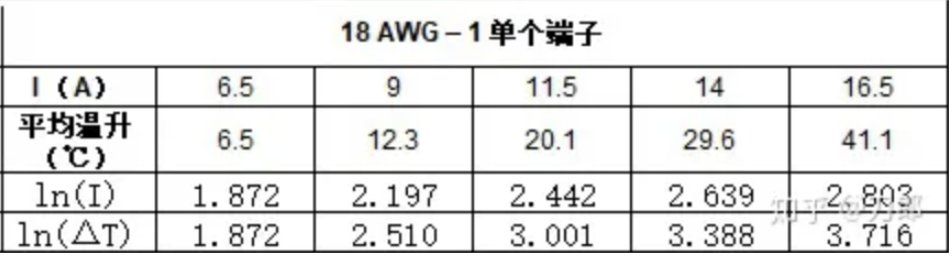

則原始的溫升和電流圖表變?yōu)椋?/strong>

對數之后的溫升--電流表

由于對數方程是直線方程，所以，可以很容易地求解出直線方程的參數?；蛘哂肕INITAB進行直線方程的回歸方程曲線。用MINITAB 會根據所有數據點進行直線擬合，結果更準確。

經過求解，m=ln?A=-1.8395,   則A=0.1589;    a=1.9806。

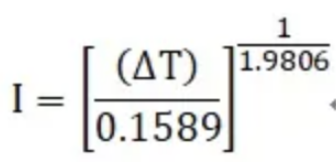

?T=0.1589 ? I^1.9806    。把這個公式變形如下：

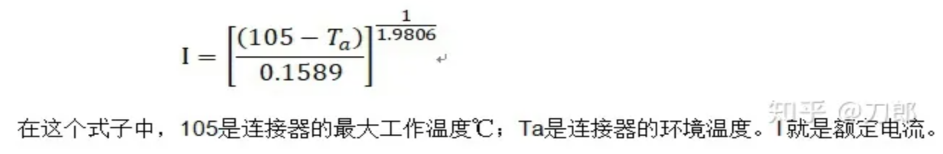

如果連接器存在一個最高的工作溫度，假設105度。則上式變?yōu)椋?/p>

根據這個式子，就可以繪制出連接器的環境溫度和電流之間的曲線。

又由于連接器是有一個額定電流的，所以，把額定電流加到這個曲線中，就繪出了降額曲線。

連接器的額定電流的確定方法在這里不具體講述。

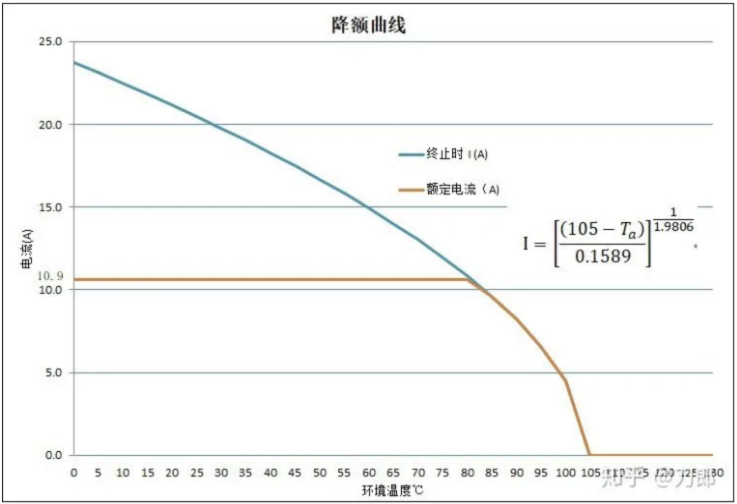

具體的曲線如下圖所示，其中額定電流定義為10.9A。
