1 線束測試系統

1.1 傳統測試系統及檢測方法

傳統的線束測試系統采用單片機，程序采取點位自學習方式。檢測方法：利用單片機、萬用表、指示燈泡、蜂鳴器等工具來判斷線束是否通斷，這種測試方法效率低下，需多人配合作業，由于是人工檢測存在漏檢、誤檢可能，導致線束檢測整體進度緩慢，前期準備工作投入太多，與線束行業小批量多品種的特點不相符所以這種檢測方式逐漸呈被淘汰趨勢。

1.2 主流線束測試系統

1.2.1 線束測試系統分為單機版和網絡版

軟件部分是由計算機和可編程控制器構成，計算機通過計算機語言代碼編寫的軟件及各種通信服務協議等技術來接收發送數據，在測試中軟件驅動集成可編程控制器，有效的將結果與已編制好的程序命令做比對，通過分析將結果呈現出來，力求最大化更多的將測試信息數字化的反饋出來。

1.2.2 數據存儲

系統采用數據庫的資料儲存方式，實現了對線束測試過程中的每一個環節的管控。

1.2.3 硬件部分

線束測試系統是由專用臺架、專用檢測模塊治具、電腦、檢測系統程序組合而成的整體，整個硬件部分采用低壓安全用電。線束測試系統硬件內部電路接線如圖1 所示。

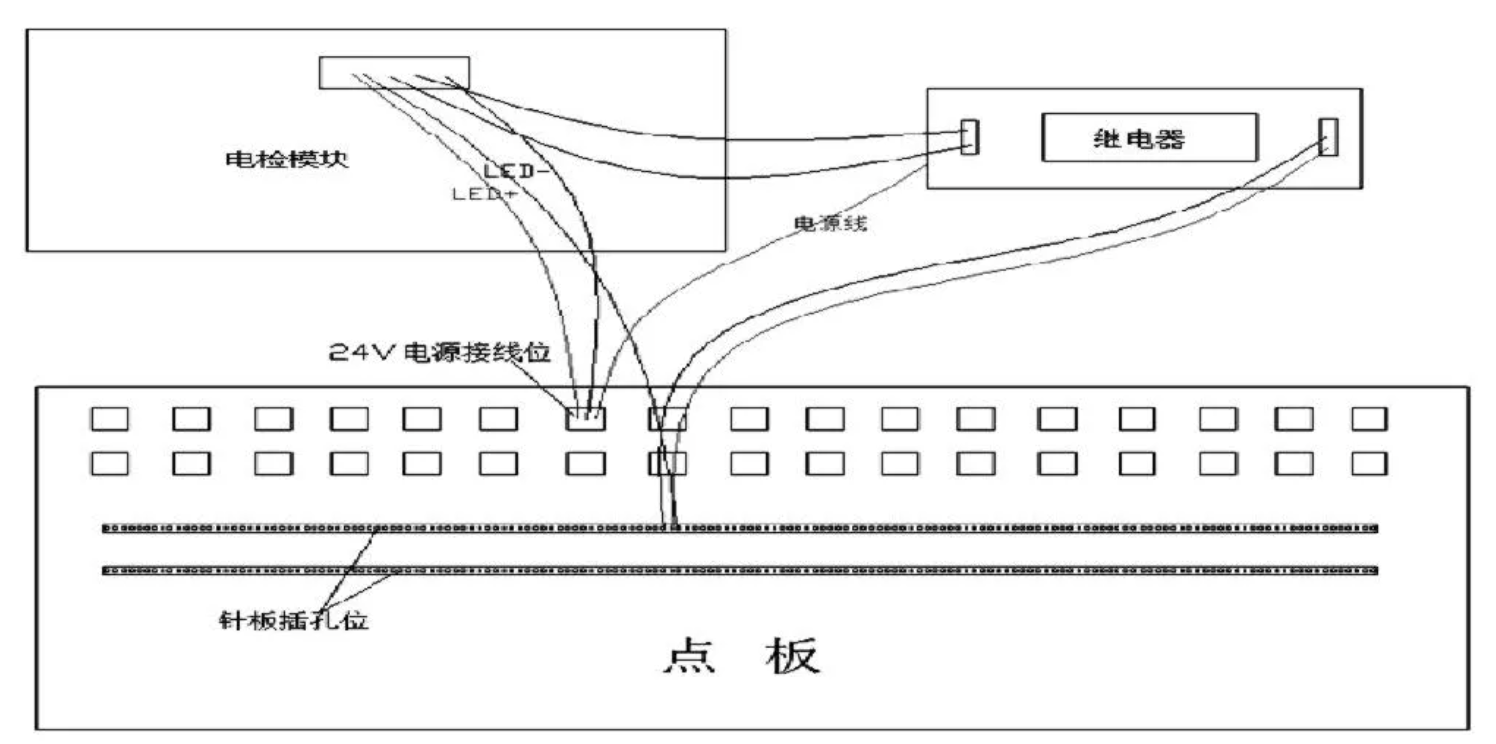

圖1 線束測試系統內部電路接線圖片

1.3 線束測試系統檢測方法

檢測操作界面如圖2 所示。線束檢驗工只要打開相應的檢測程序，將線束上所有的插件插到相應的檢測模塊上即可實現快速檢測。這種方式極大的提高了檢測效率，同時保證了檢測可靠性。檢測軟件能快速判斷出每個模塊上線路的通斷，在測試操作界面下看：未安裝模塊列表、導通不良模塊列表。點擊錯誤報告中的一行則畫面跳轉到連接圖形界面。根據線色線號與實際進行比對，判定哪條斷路、虛接或短路。

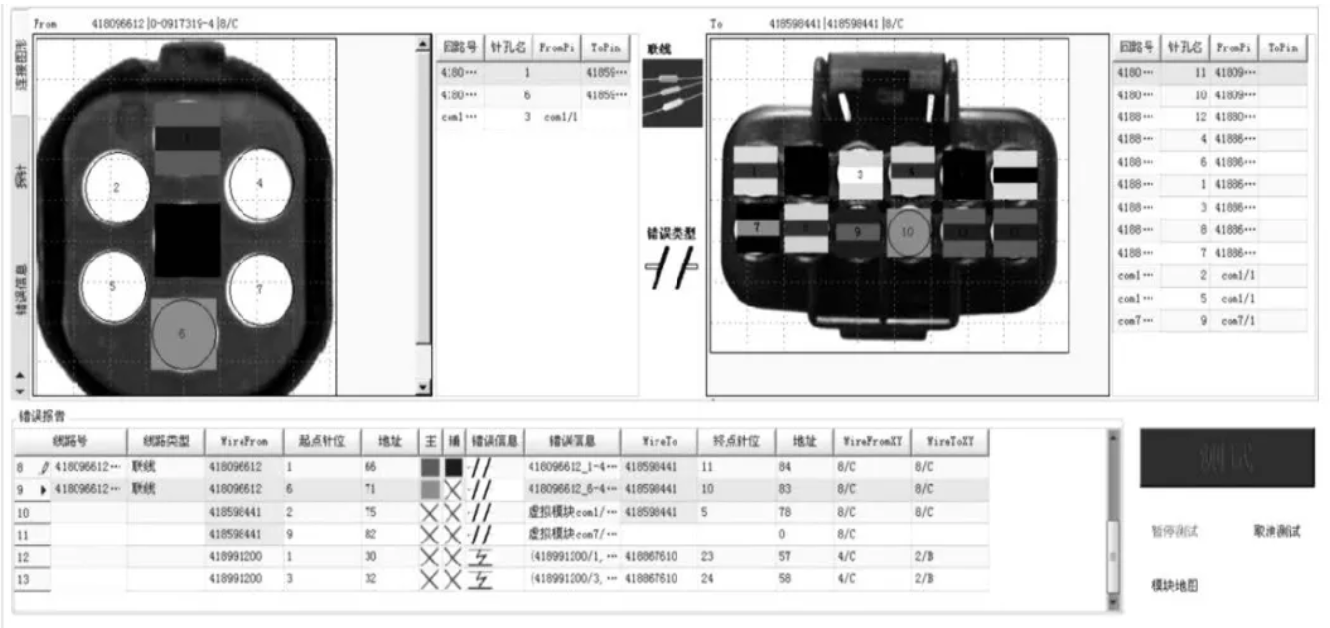

圖2 線束測試系統檢測程序軟件操作圖片

目前制作檢測程序需要在檢驗現場調試，技術人員來回跑動，與檢驗人員協調檢測臺。這種情況嚴重影響程序的制作效率，技術人員的工作強度也比較大。本文作者根據工作中的切身體會研究了一種可以遠程控制檢測程序的方法，經過一段時間的使用，反饋效果良好。下面將詳細進行介紹。

2 遠程控制檢測程序的方法

使用Windows7 下配置SQL Server 2005 允許遠程訪問連接技術管理測試數據引用。

通過網絡連接遠程使用Windows7 下配置SQL Server2005 允許遠程訪問等技術進行數據管理維護，解決傳統工作流程中數據轉換傳輸、各種數據庫建立、還原、備份、進行信息溝通共享訪問，存取數據以及查詢、更新，監控每一臺檢測設備中任意一條線束的測試信息，快速、準確、高效的提高汽車線束檢測系統的安全性和功能性，軟件數據信息在傳遞的過程中，把每一臺測試臺系統做為一個服務器（防止數據庫崩潰導致數據丟失），辦公電腦可以對每一臺設備的數據庫進去訪問編輯，同時每一臺測試臺設備之間信息可以相互傳遞，可操作性強，各數據之間傳遞效率高等問題，降低勞動強度。

2.1 啟動流程實例控制原理

如圖3 所示我們?cè)诠ぷ鞯臅r(shí)候，通過硬件網絡連接，實現多臺聯機的通信暢通；辦公電腦遠程訪問測試臺1、測試臺2、測試臺3、測試臺4；每臺測試臺之間可以進行遠程訪問信息傳遞。

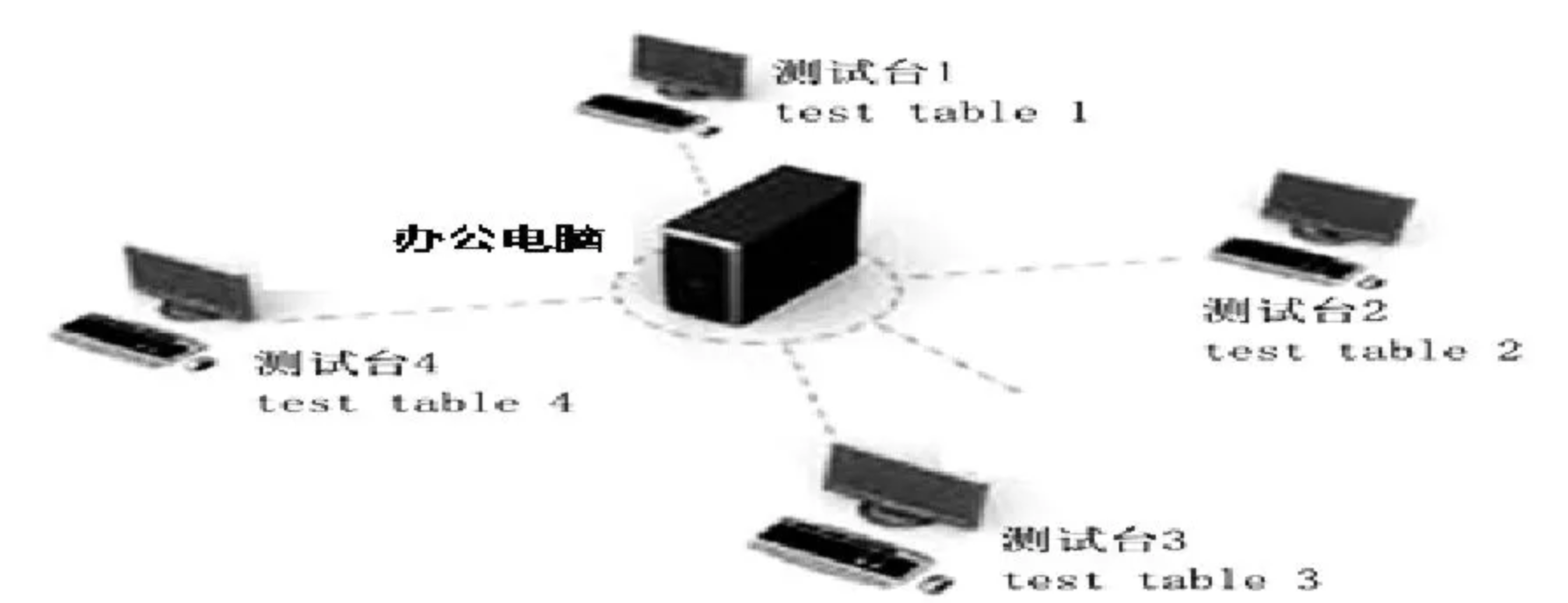

圖3 多臺聯機示意圖

2.2 SQL Server 2005 允許遠程連接方法合理分配計算機IP 地址固定不變，通過IP 地址讀取數據：

2.2.1 計算機名稱

建議以公司內部設備編號為準（根據需求修改）。例如：JCT001……

2.2.2 SQL 數據庫

建議將設備數據庫名稱設為同一編號（數據庫不能純數字且數字不能放在第一位）。

2.2.3 線束檢測電腦檢測臺軟件設置

將軟件檢測臺設置同一編號，與已使用檢測臺不重合，避免遠程時設備正在使用中。

2.2.4 系統安全防火墻設置

打開計算機控制面板系統和安全，Windows 防火墻；依次選擇：“打開或關閉Windows 防火墻”/選擇家庭或工作（專用）網絡位置設置勾選“/啟用Windows 防火墻/Windows防火墻阻止新程序時通知我”/選擇公共網絡位置設置勾選“啟用Windows 防火墻/Windows 防火墻阻止新程序時通知我”。

（1）在 Windows 防火墻設置中，依次選擇：允許程序或功能通過windows 防火墻/允許運行另一程序（R），添加C 盤：Program Files\Microsoft SQL Server\MSSQL.1\MSSQL\Binn\sqlservr.exe 執行文件，單擊“打開確定”。

（2）在 Windows 防火墻設置中，依次選擇：允許程序或功能通過windows 防火墻/允許運行另一程序（R），添加C盤：Program Files\Microsoft SQL Server\90\Shared\sqlbro wser.exe 執行文件，單擊“打開確定”。

備注：添加路徑會依據 SQL Server 2005 存儲位置而變更。

2.2.5 SQL Server 2005 啟用遠程連接

（1）在Windows 開始中，依次選擇“Microsoft SQLServer 2005”/“SQL Server 外圍應用配置器”/“配置工具”/“SQL Server 外圍應用配置器”“Database Engine”/“遠程連接”/“本地連接和遠程連接”/TCP/IP 和named pipes，單擊“應用確定”。

（2）在 Windows 開始中，依次選擇“Microsoft SQL Server 2005”/“SQL Server 外圍應用配置器”/“配置工具”/“SQL Server 外圍應用配置器”/“SQL Server Browser”/“啟動類型”/“自動”，單擊“應用確定”。

（3）在 Windows 開始中，依次選擇“Microsoft SQL Server 2005”/“SQL Server 外圍應用配置器”/“配置工具”/“SQL Server 外圍應用配置器”/“SQL Server Browser”/“啟動類型”/“自動”，單擊“應用確定”。

（4）在 Windows 開始中，依次選擇“Microsoft SQL Server 2005”/“SQL Server configuration manager”/“SQL Server 2005 網絡配置”、/“SQLEXPRESS 的協議”/“TCP/IP”/“IP 地址”，將“IPALL”中的“TCP 端口”改為1433，單擊“應用確定”。

（5）在 Windows 開始中，重新啟動SQL Server 2005數據庫引擎，所有連接設置均可生效。

2.2.6 檢查SQL Server 2005 配置是否完成的方法

（1）在C：/windows/system32 下用netstat -an 命令檢查是否監聽了1433 端口。

TCP--1433 是MS SQL 對外提供服務設置的默認端口，是可以更改的；

UDP--1434 是向請求者返回端口信息；

在Windows 防火墻把端口設置為例外；

（2）在Windows+R 中輸入CMD，通過PingIP 地址與遠端SQL Server 2005 服務器的物理是否暢通，如果不同，請檢查IP 及物理接線配置是否正確。

在 Windows 開始中，重新啟動SQL Server 2005 數據庫引擎，所有連接設置均可生效。

提升技術人員線束回路程序處理效率%40；提成技術人員線束檢測臺程序調試效率30%。

3 結語

本文作者根據所從事的汽車線束檢測工作，重點介紹了一種可以實現遠程控制檢測程序的方法，以期給相關行業從業者一些啟示。
