關于機房的理線，一直都是通信同行面臨的問題。由于日常工作中，人事變動，網絡調整，久而久之機房機柜會變得非常凌亂。機柜中設備的放置、電源線的引入、網絡線和通信線的管理是一件非常撓頭的事情，增加了管理的難度，對網絡質量也會造成影響。那么如何整理機柜，使得其變得井然有序呢?

機房現狀

數據機房存在布線凌亂，設備到處臨時堆放，嚴重影響業務正常使用并日常維護無從著手的現象。

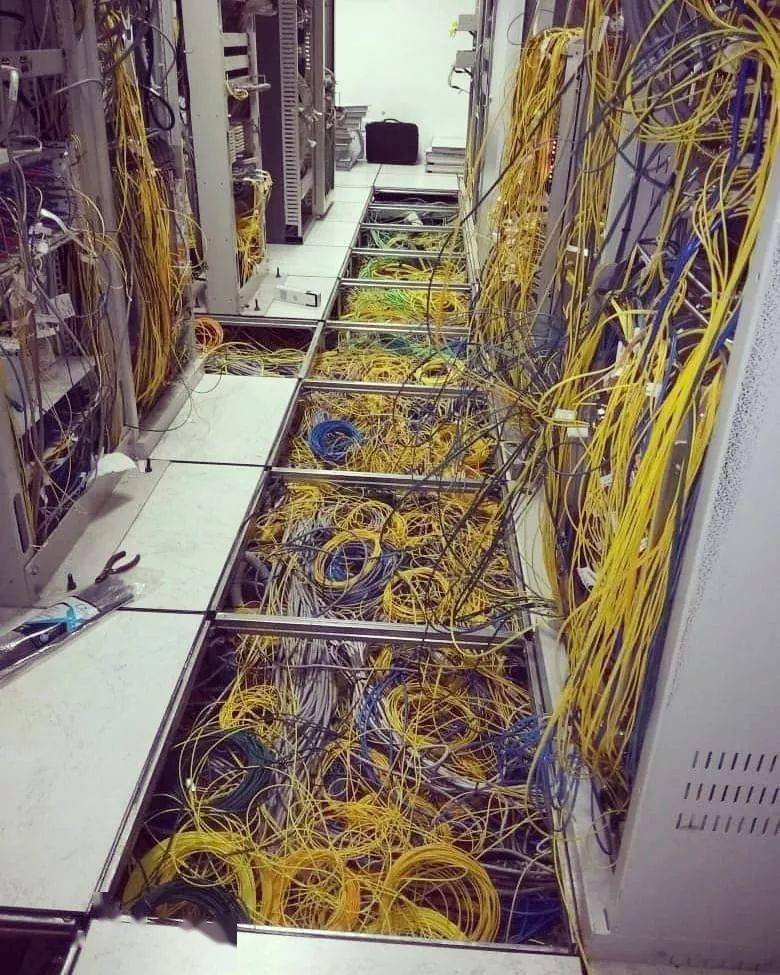

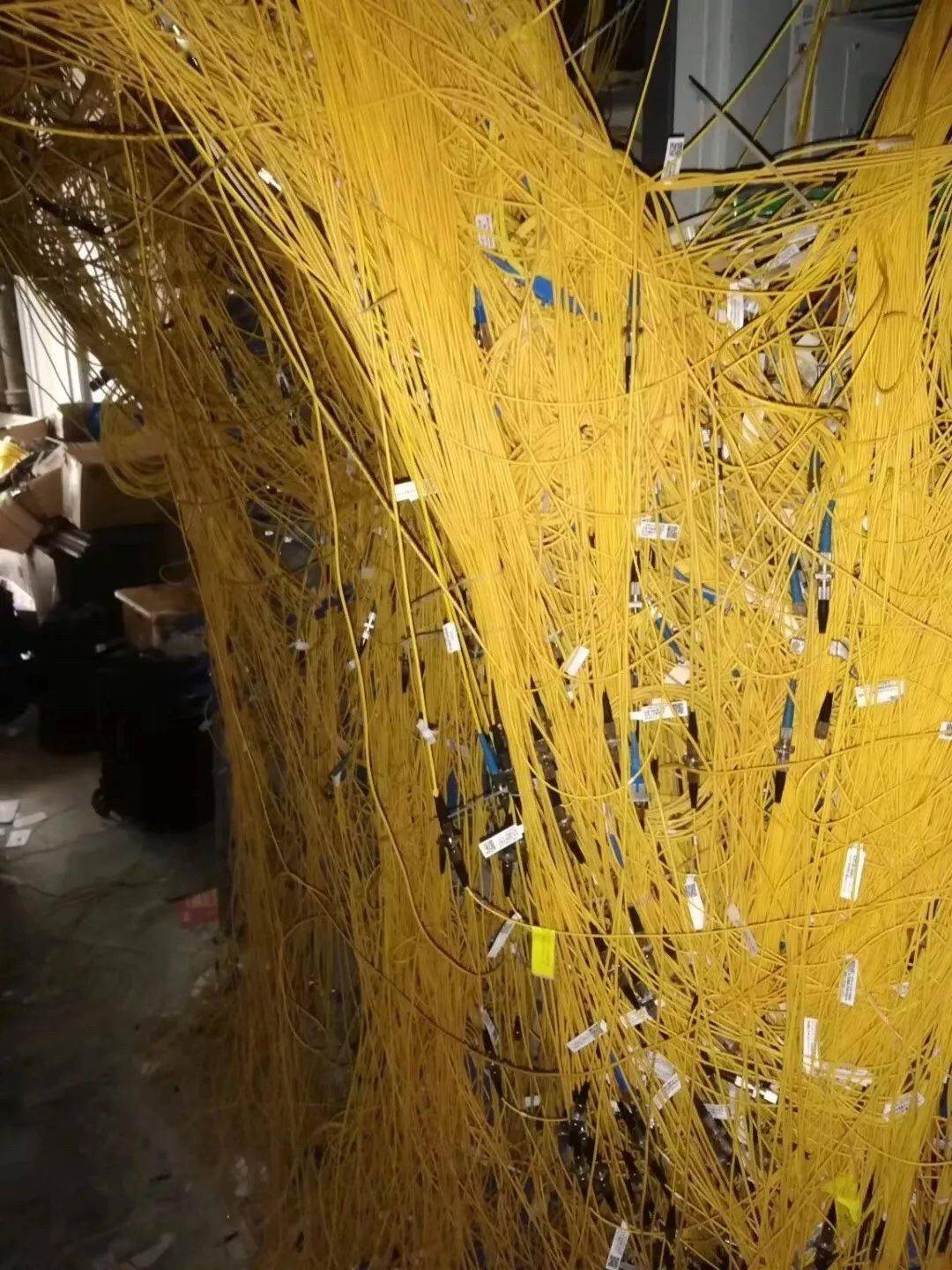

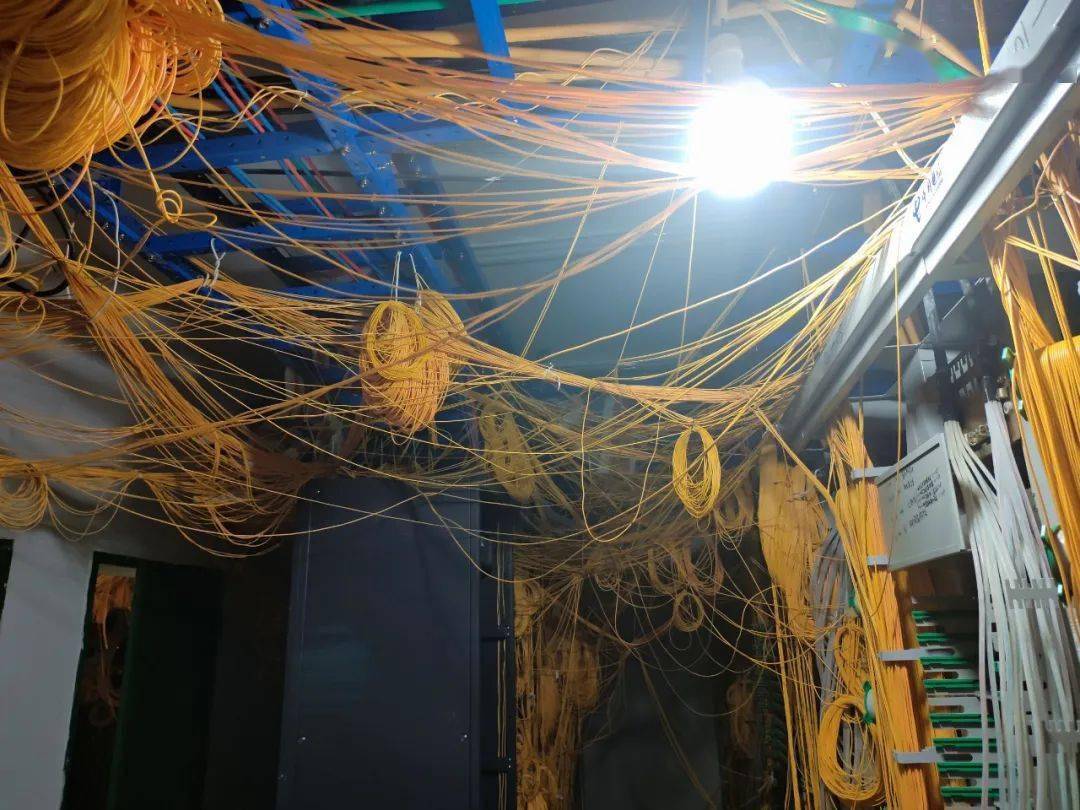

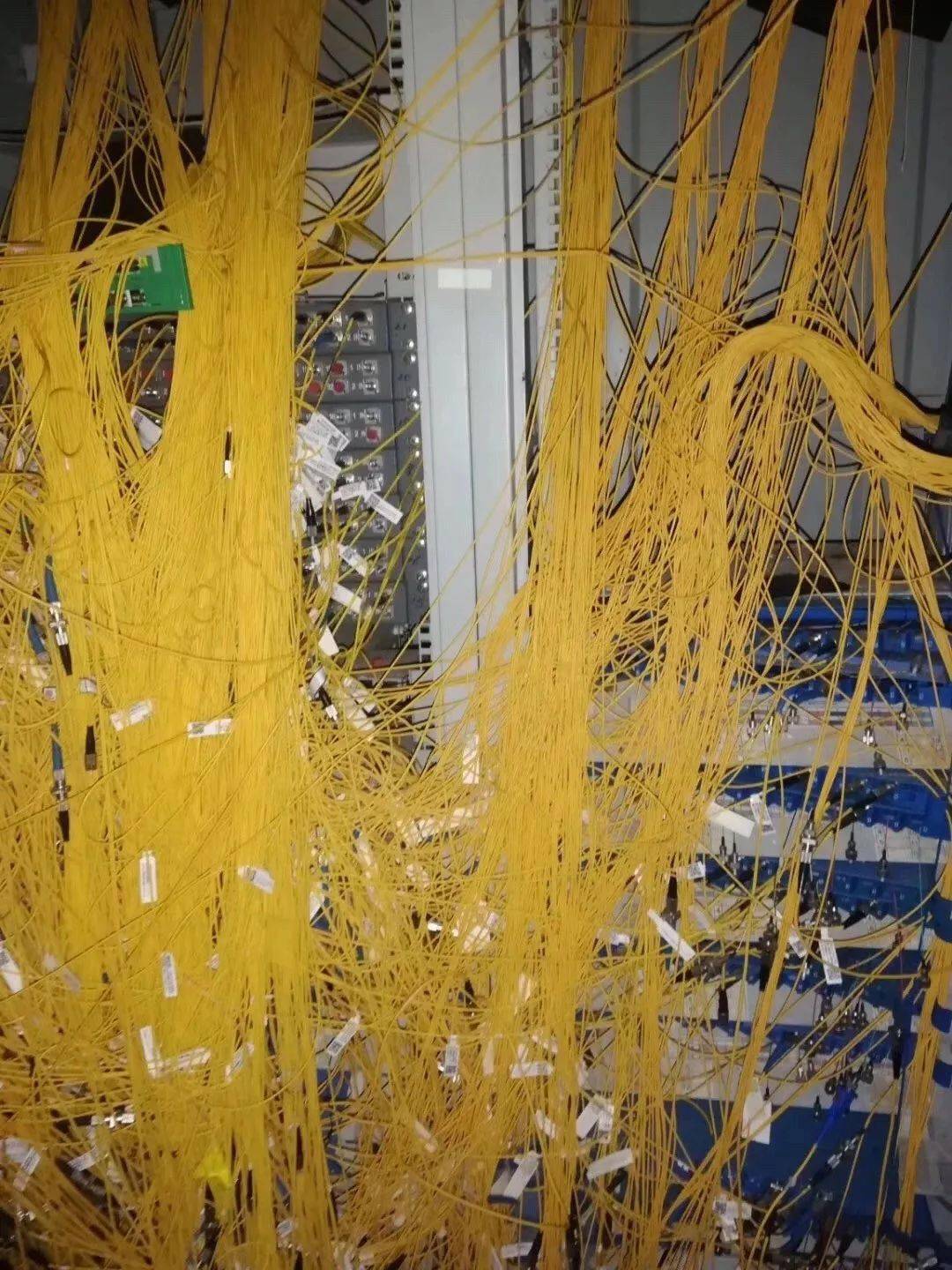

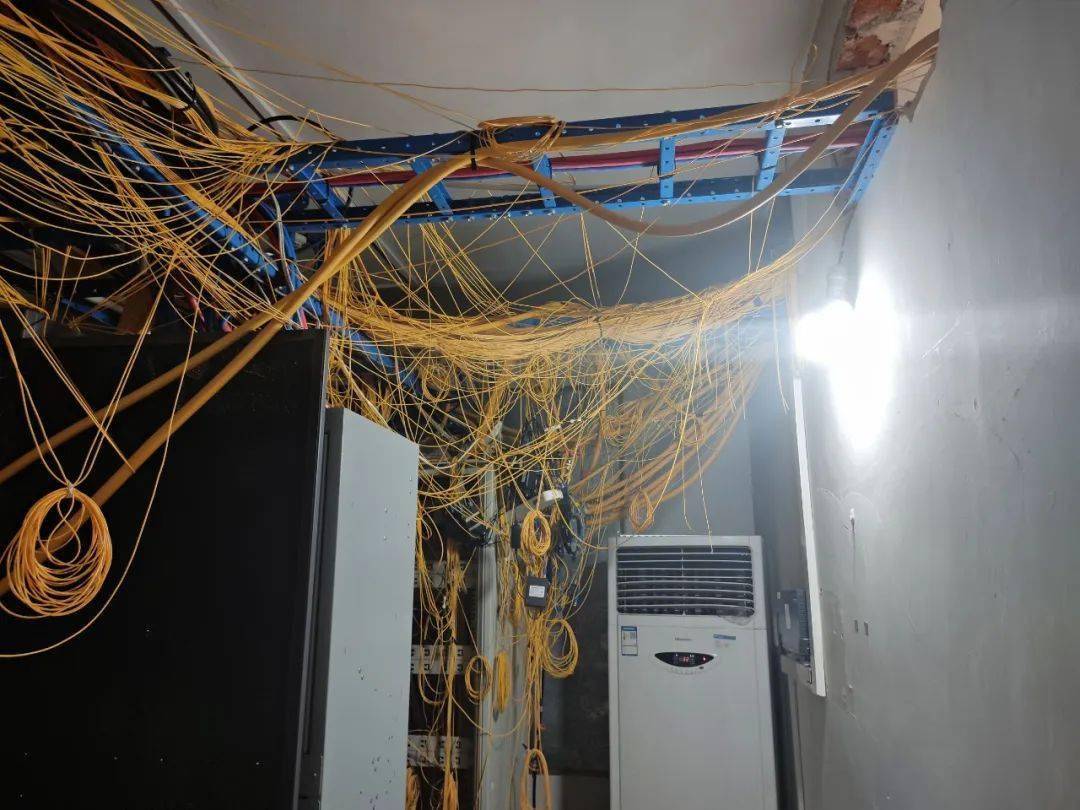

以下為現機房狀況圖：

?

?

可以看得出，確實很亂，網絡不出問題才怪，那么如何來理線呢？

整理機柜的幾點原則

要根據網絡的拓?fù)浣Y(jié)構和現有設備情況來整理網線：

1、機柜電源線和網線原則上要 分開整理；

2、設備的放置要適當，避免相互擠壓、避免太高或太低，避免相互 距離太近；

3、如果機柜內設備太多，應該對設備加以 編號；

4、對每一根線路要在適當?shù)奈恢?nbsp;注明來源；

5、對不同的連線(如一般網絡連接線、交叉線、專線等)要有 不同的識別方法；

6、 網線編排依據房間號而不依據人。

概括為一句話說就是：布局清晰，線序規整， 標簽明確，易于維護，特別是標簽的合理運用很重要。

機柜整理步驟

一、前期準備

首先要通知用戶在不影響用戶正常工作的情況下進行 線纜標簽標記、整理機柜。

然后根據網絡的 拓?fù)浣Y(jié)構、現有的設備情況、用戶數量、用戶分組等多種因素勾畫出機柜內部的 線路走線圖和 設備位置圖。

接下來準備好所需材料：

網絡跳線、光纖跳線、電源線、標簽紙、記號筆、塑料扎帶。

二、整理機柜

1、安裝機柜：

需要我們自己動手做以下三件事：

第一，使用隨機框帶的螺絲和螺母將固定架上緊;

第二，將機柜扳倒，把可以活動的輪子安上;

第三，根據設備的位置在固定架上調整和添加擋板。

2、整理線路：

將網線分組，組數通常小于或等于機柜后面 理線架的個數。將所有設備的 電源線捆扎在一起，將插頭從后面的通線孔插入后，通過一個單獨的理線架尋找各自的設備。

3、固定設備：

將機柜中的 擋板調整到合適的位置，使管理員能夠不開機柜門就可以看到所有設備的運轉情況，同時根據設備的多少和大小適當?shù)靥砑訐醢濉Ｗ⒁庖趽醢彘g留出一定的空隙。將機柜內所有用到的交換設備、路由設備按照預先畫好的圖放置好。

4、網線貼標：

所有網線連接好以后，需要對各 網線進行標識，將準備好的 標簽即時 貼纏繞到網線上，并用筆在其上加以標注(一般注明房間號或作什么用途)，要求標識要 簡單易懂。對交叉網線可以通過使用 不同顏色的即時貼與一般網線加以區分。如果設備太多，則要對設備進行 分類編號，并對 設備貼標。

三、后期工作

1、聯電測試：

當確認無誤后，接通電源，進行 網絡聯通測試，以保證用戶正常的工作——這是最重要的。

2、文檔更新：

對本次機柜整理的內容進行文檔更新。重新 畫設備布置圖和網線連接圖。在圖上要注明設備的 編號和網線的標識，以備檢修查閱。最好能夠?qū)⒂脩裘沧鳛橐豁?xiàng)加入到圖示當中，最后注明 日期和理線人。

機柜理線工藝

機柜整理中重要的一環就是 機柜理線，常見的理線工藝有三種：

一、瀑布造型

這是一種比較古老的布線造型，有時還能看到其蹤影。它采用了“花果山水簾洞”的藝術形象，從配線架的模塊上直接將 雙絞線垂蕩下來，分布整齊時有一種很漂亮的層次感(每層24-48根雙絞線)。

這種造型的優點是 節省理線人工，缺點則比較多。

例如：

(1)、安裝網絡設備時 容易破壞造型，甚至出現不易將網絡設備安裝到位的現象；

(2)、每根雙絞線的重量 全部變成拉力，作用在模塊的后側。如果在端接點之前沒有(3)、對雙絞線進行綁扎，那么這一拉力有可能會在數月、數年后將模塊與雙絞線分離， 引起斷線故障；

(4)、萬一在該配線架中某一個模塊需要 重新端接，那維護人員只能探入“水簾”內進行施工，有時會身披數十根雙絞線，而且因雙向沒有光源，造成端接時看不清。

二、逆向理線

逆向理線是在配線架的 模塊端接完畢后，并通過測試后，再進行機柜理線。其方法是從模塊開始向機柜外理線，同時橋架內也進行理線。

這樣做的優點是理線在測試后， 不會因某根雙絞線測試通不過而造成重新理線，而缺點是由于 兩端(進線口和配線架)已經固定，在機房?jī)?nèi)的某一處必然會 出現大量的亂線(一般在機柜的底部)。

逆向理線一般為人工理線，憑借肉眼和雙手完成理線。

逆向理線的優點是 測試已經完成，不必?fù)?dān)心機柜后側的線纜長度。 而缺點是因?yàn)榫€纜的兩端已經固定，線纜之間會產生大量的交叉，要想理整齊十分費力，而且在兩個固定端之間必然有一處的雙絞線是散亂的，這一處往往在地板下(下進線時)或天花上(上進線時)。

三、正向理線

正向理線是 在配線架端接前進行理線。它從機房的進線口開始，將線纜逐段整理，直到配線架的模塊處為止。在理線后再進行 端接和測試。

正向理線所要達到的目標是：

自機房(或機房網絡區)的進線口至配線機柜的水平雙絞線以 每個16/24/32/48口配線架為單位，形成一束束的水平雙絞線線束，每束線內所有的雙絞線全部平行(在短距離內的雙絞線平行所產生的線間串?dāng)_不會影響總體性能，因?yàn)闃蚣芎碗娋€管中鋪設著每根雙絞線的大部分，這部分是散放的，是不平行的)，各 線束之間全部平行；核對無誤后固定在模塊后的托線架上或穿入配線架的模塊孔內。

正向理線的優點是可以保證機房?jī)?nèi)線纜在 每點都整齊，且 不會出現線纜交叉。而缺點是如果 線纜本身在穿線時已經損壞，則 測試通不過會造成重新理線。因此，正向理線的前提是對線纜和穿線的質量有 足夠的把握。

機柜理線步驟

1、 首先是測量需要多長的線。

根據就是決定好 放配線架的位置，然后結合線從外邊進入機柜的距離等等計算出把配線架打上并且安裝上機柜需要多長的網線，以方便后面的整體理線，如果線纜放置在機柜里過長容易造成不美觀的情況，而且后期理線比較麻煩，要不停的往后扯方能整齊美觀的把線纜整理。

其次還要綜合考慮到線纜從機柜上部或者下部 進入機柜后要怎么走，盡量 不要彎曲或者 繞過一些東西，能從 貼著機柜走就貼著機柜走，要考慮到走線的方向不能夠影響后來的網絡設備的進入，這需要工作人員有一定的可預見能力。

2、剪去多余

根據第一步測算出來的長度 進行裁剪。把多余的剪去，注意要盡量一致避免影響美觀，而且要比計算的 留出一部分冗余，最好能留上十到十五厘米，其中包括剪去包皮打上配線架的長度。此時還不需要把線纜從外部放入機柜，因?yàn)榇藭r(shí)放入會難以理線。

3、 接下來開始理線

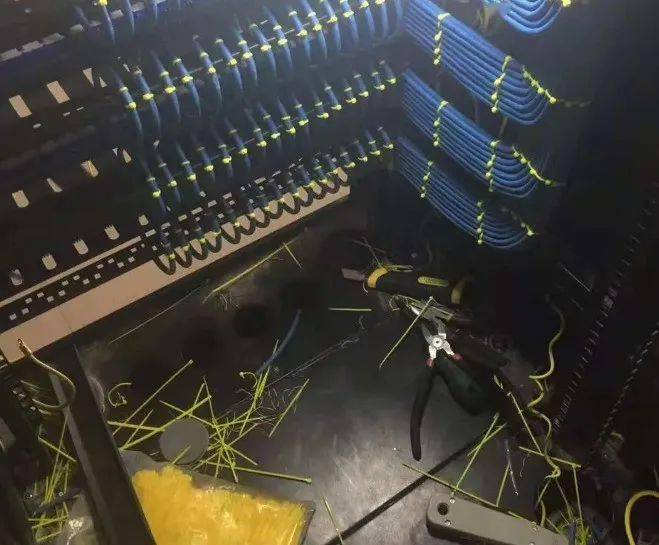

在線纜根部開始外露的地方開始 用扎帶綁好。

根據需要把大部分網線扎好 就開始用配線板理線，配線板的使用方法就是按照一個約定把線纜從 配線板的背部一條條的穿過配線板，在配線板背部按照兩根連續的網線一起 用扎帶扎起來，每?jī)蓚€(gè)扎一塊兒都要求有一個錯位，就是 不要并排的扎太多，每?jī)蓚€(gè)扎帶上下最好有點距離，兩根連續的扎起來以后就開始六根網線一塊兒扎一起，平均需要每半米重新扎一次，注意扎的時候注意整齊， 不要胡亂扎一起給人不和諧的感受。

4、扎線

使用理線板一一直順著往下移，在理線板的背部也一直用扎帶纏好(半米一扎)。最后一次六根一扎的位置在離線纜尾部一米左右，扎好了以后就在附近距離開始兩根一扎，當然還是按照順序扎好。每?jī)筛煤笸掳朊鬃笥以俅问褂猛瑯拥姆椒ㄔ僭淮?，有利于下一步打配線架。

5、 打配線架

下面就是開始打配線架這一環節了，由于上面的工作做完了以后線纜已經非常明確了，把線纜甩到機柜的外邊開始放置在一張工作臺上三人一組 開始進行壓線的工作。按照事先安排好的位置進行壓線就不容易出錯了。壓線的具體工藝步驟在這里不再贅述。

6、 對打過的配線架進行測試，

測試 通過給予安裝上機柜，如果發現有沒有通過的點仔細檢查 網線和模塊的 接觸和線序等問題，爭取一下子全部通過，在測通模塊全部壓好以后就開始 安裝上機柜，裝好后按照原先的計劃 對網線進行綁扎，做到整齊美觀橫平豎直。對每一個點的 連通性進行記錄，如果始終無法通過需要記錄在備注日志上。

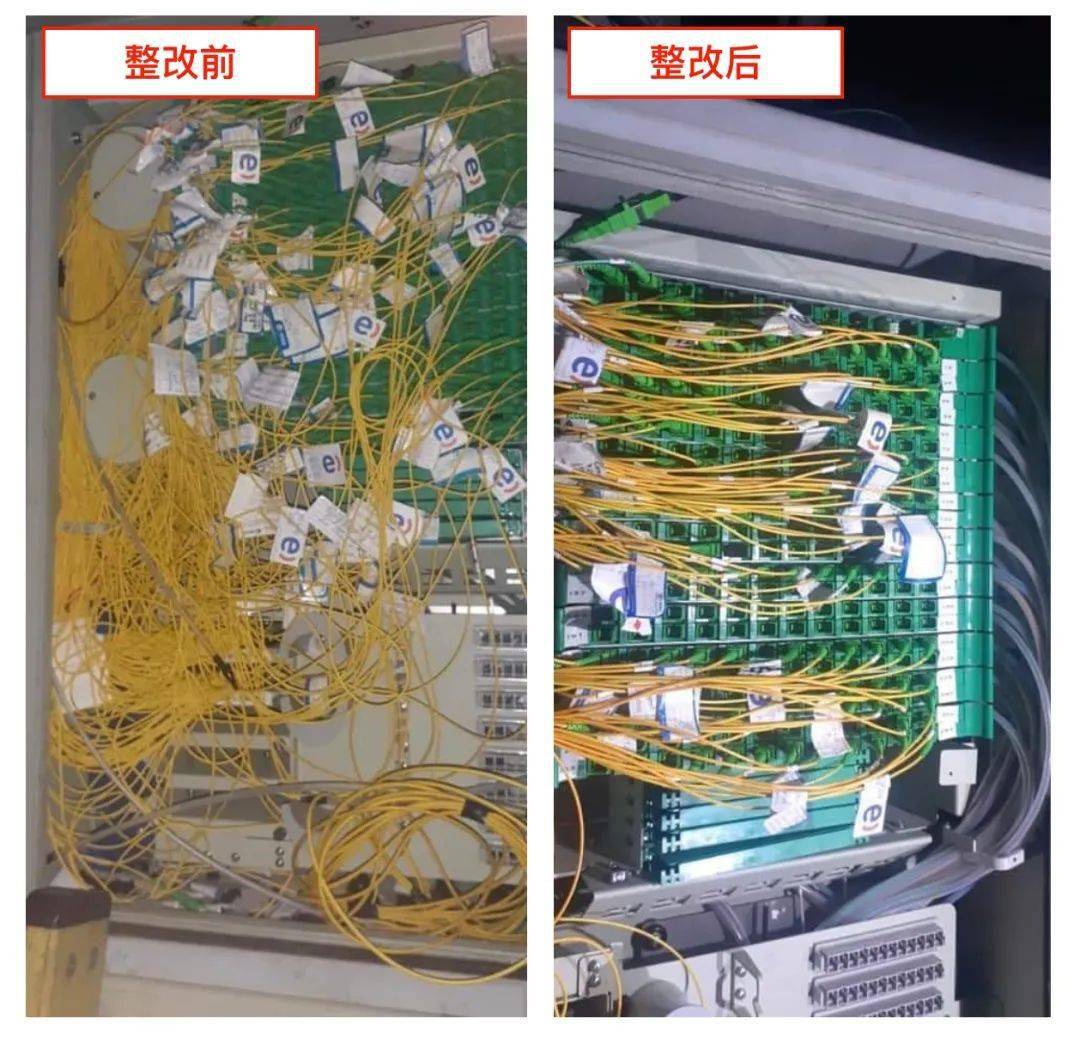

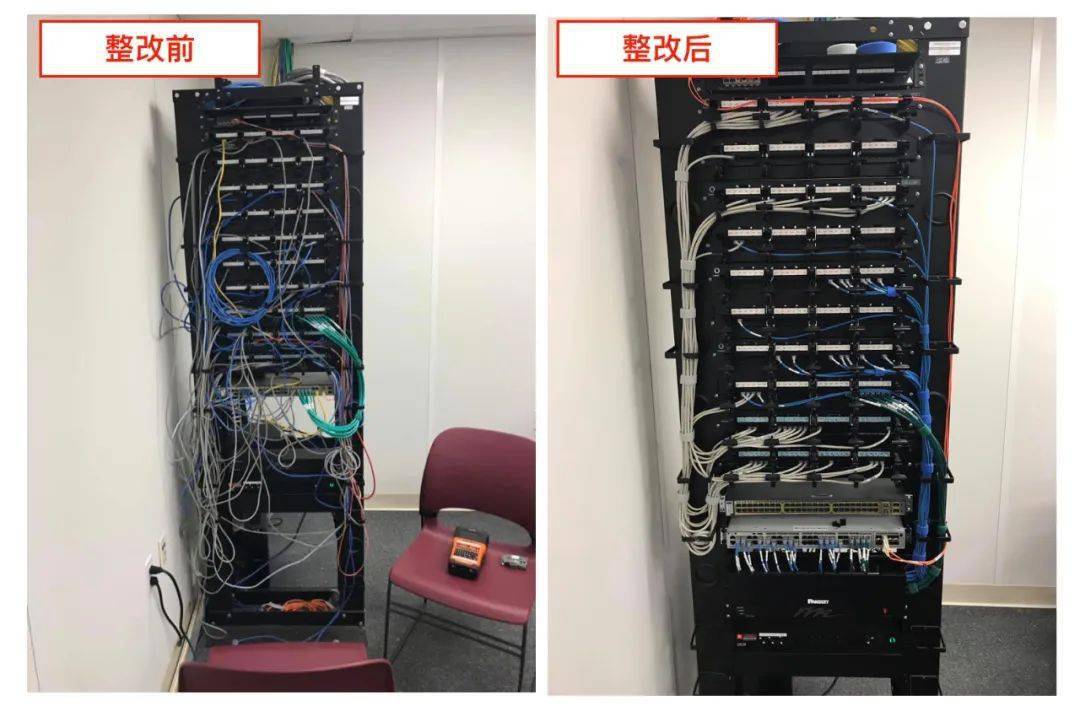

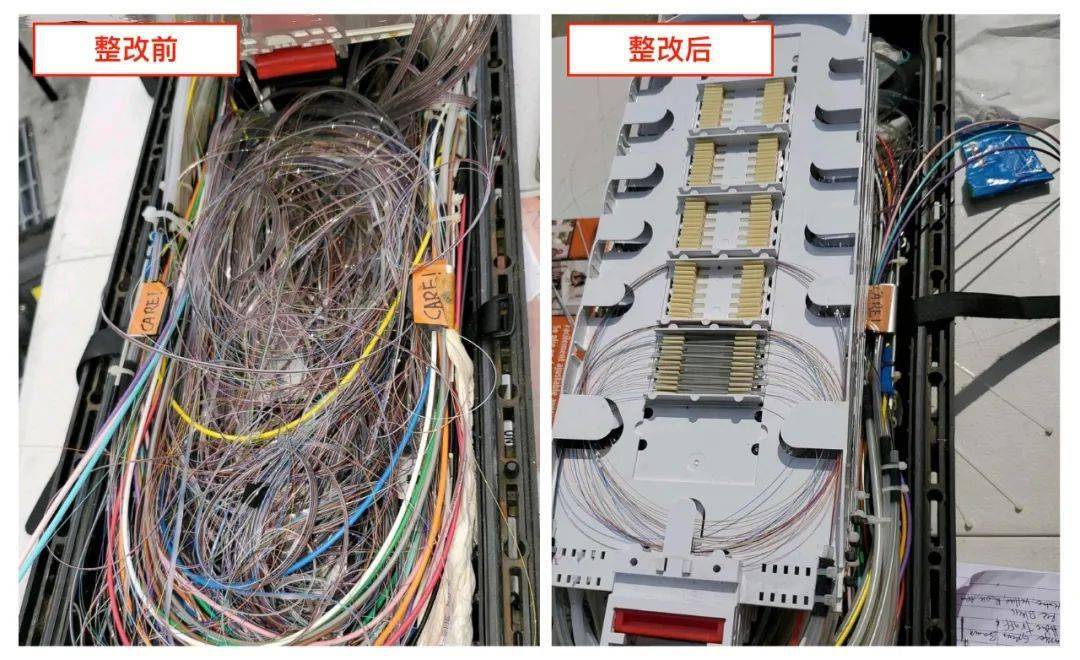

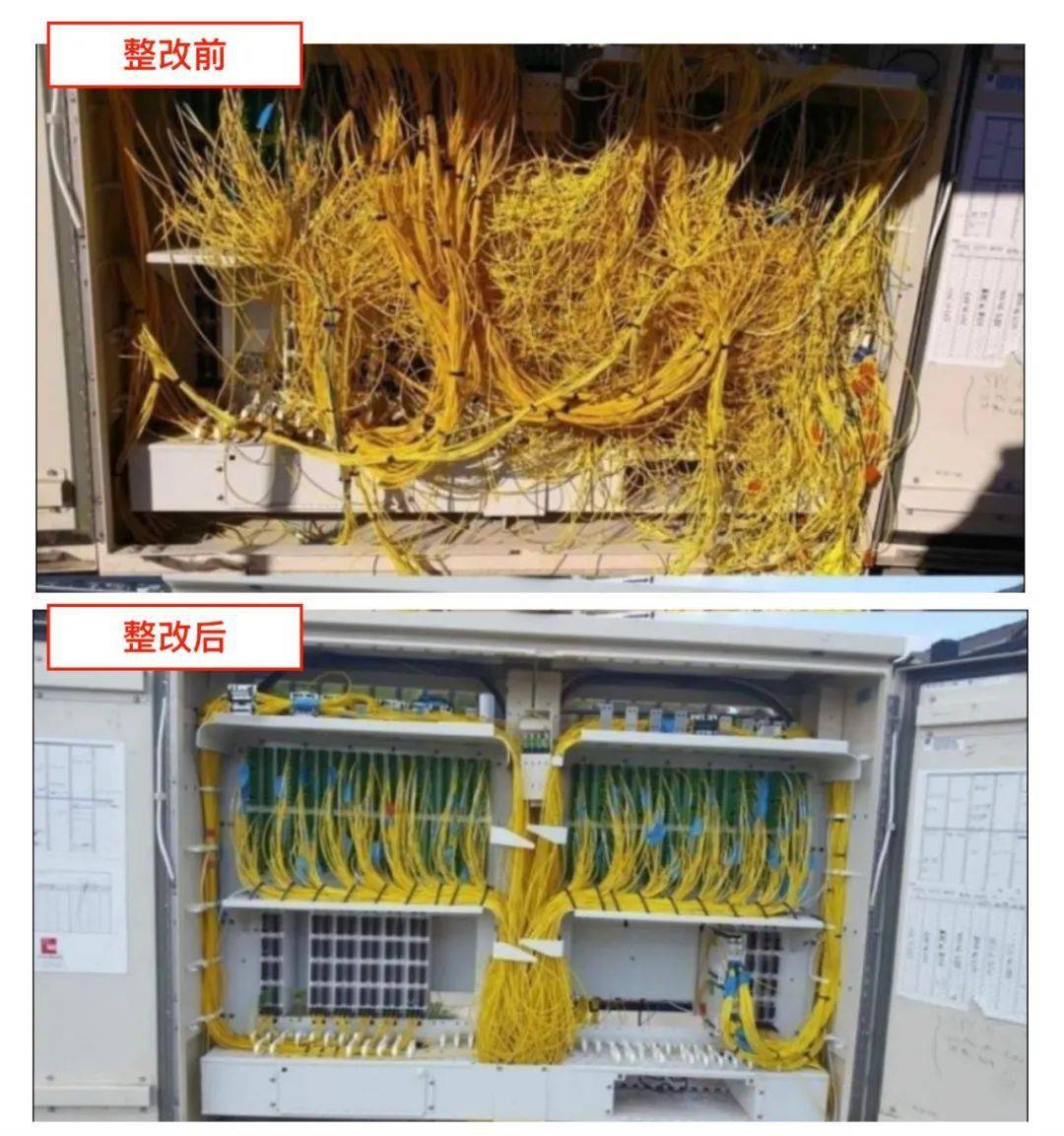

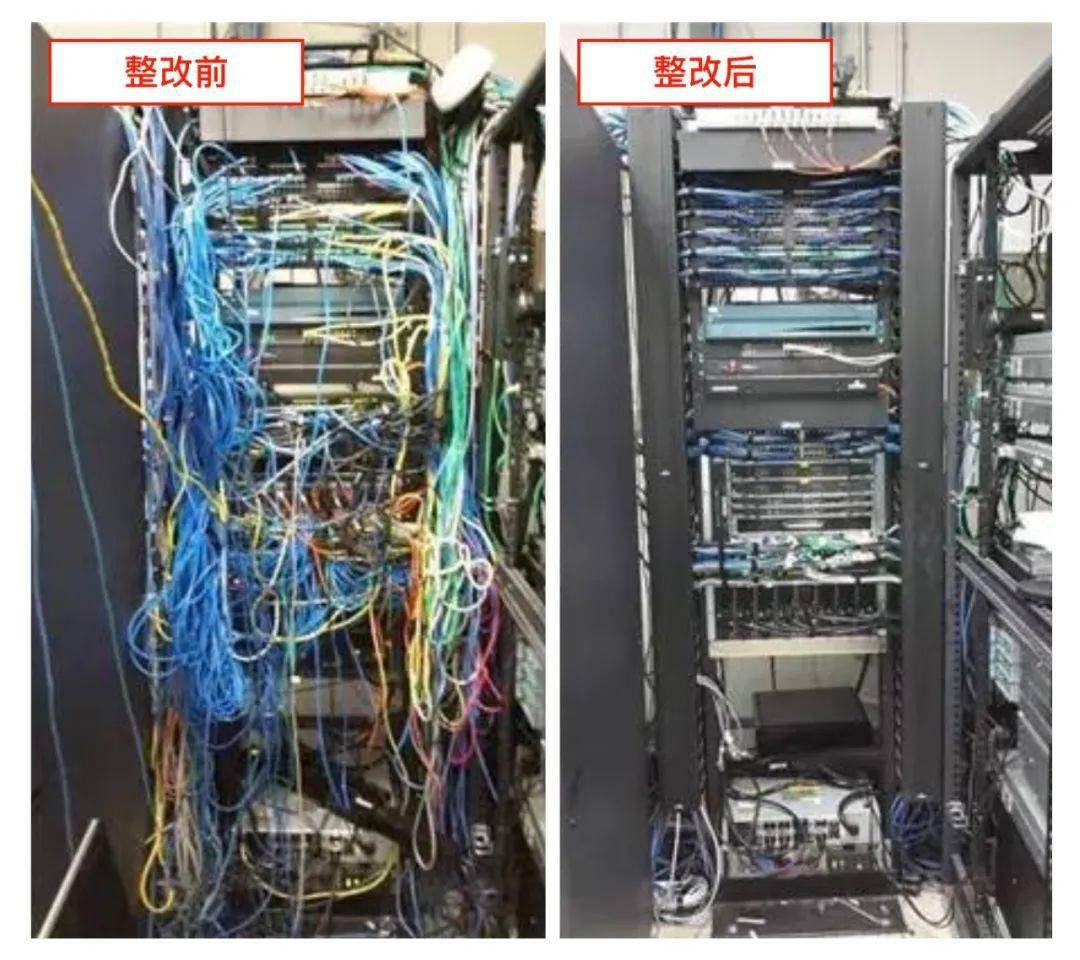

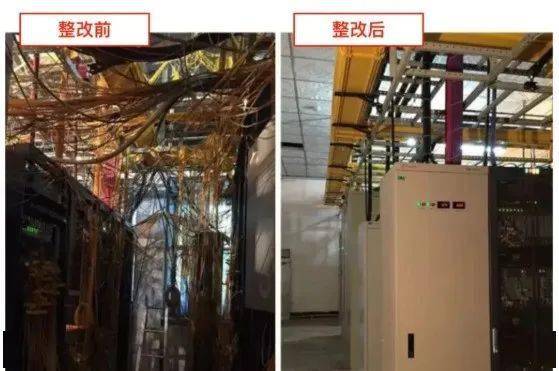

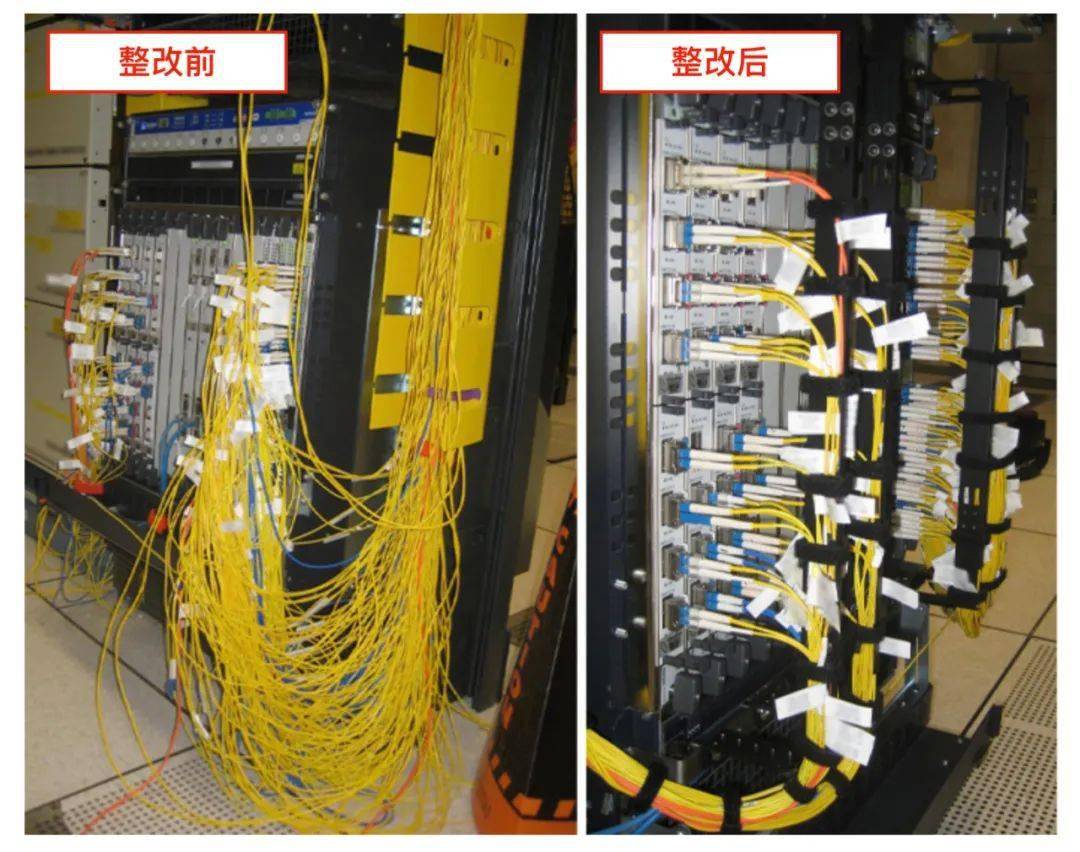

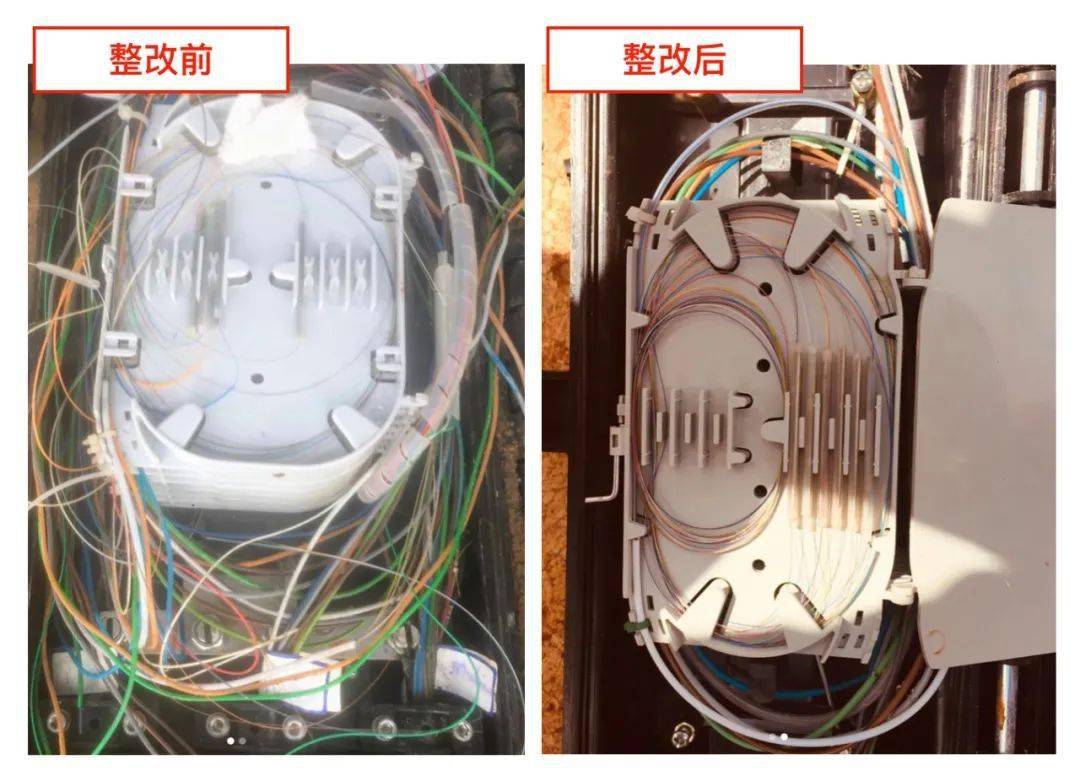

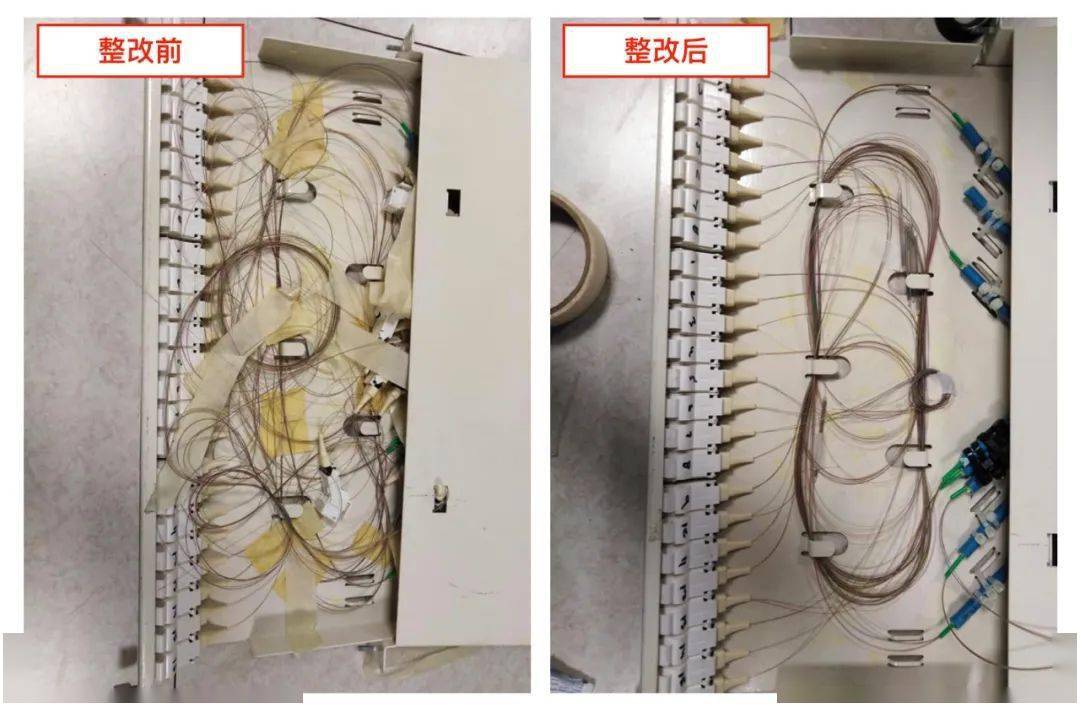

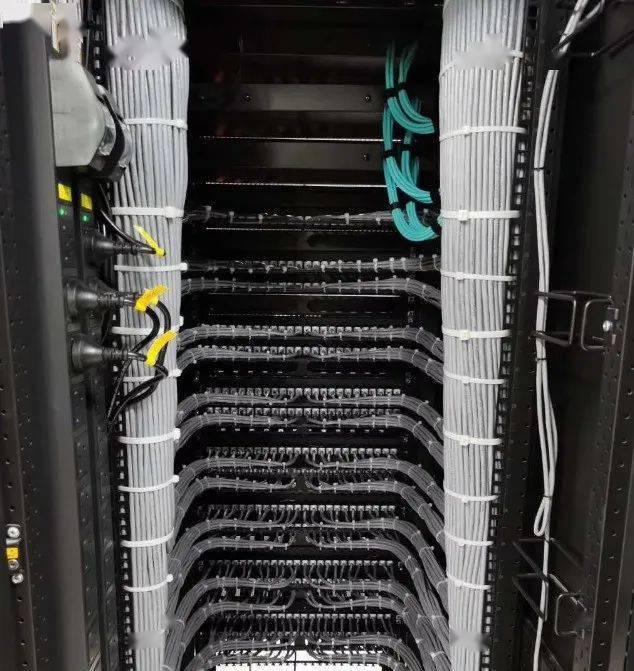

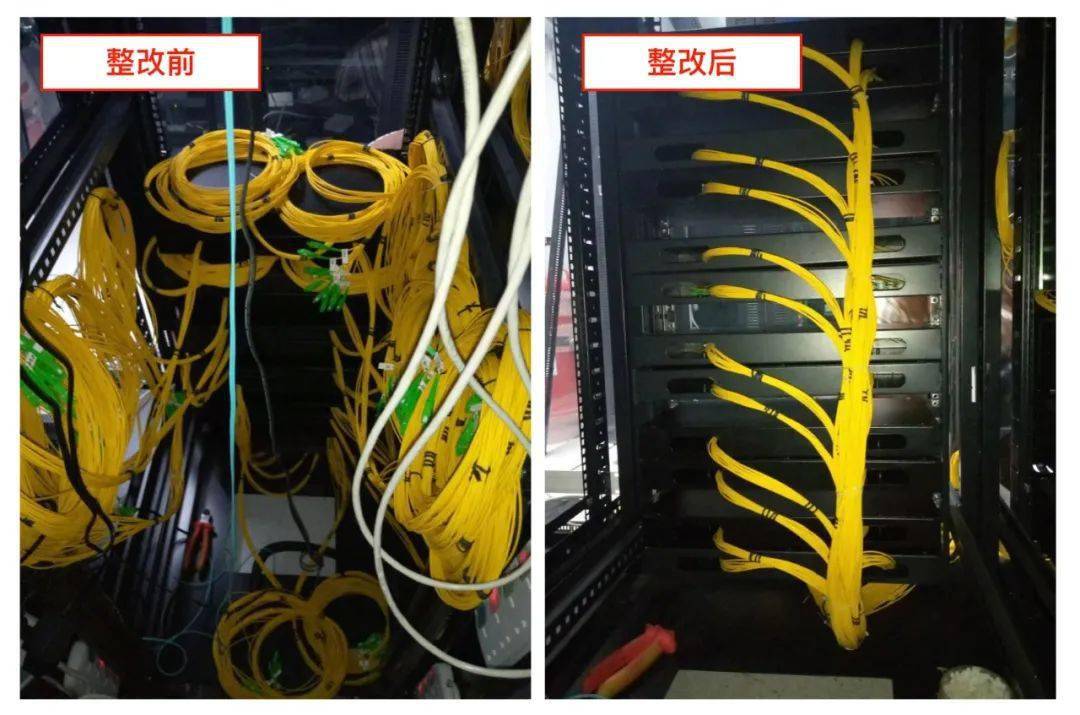

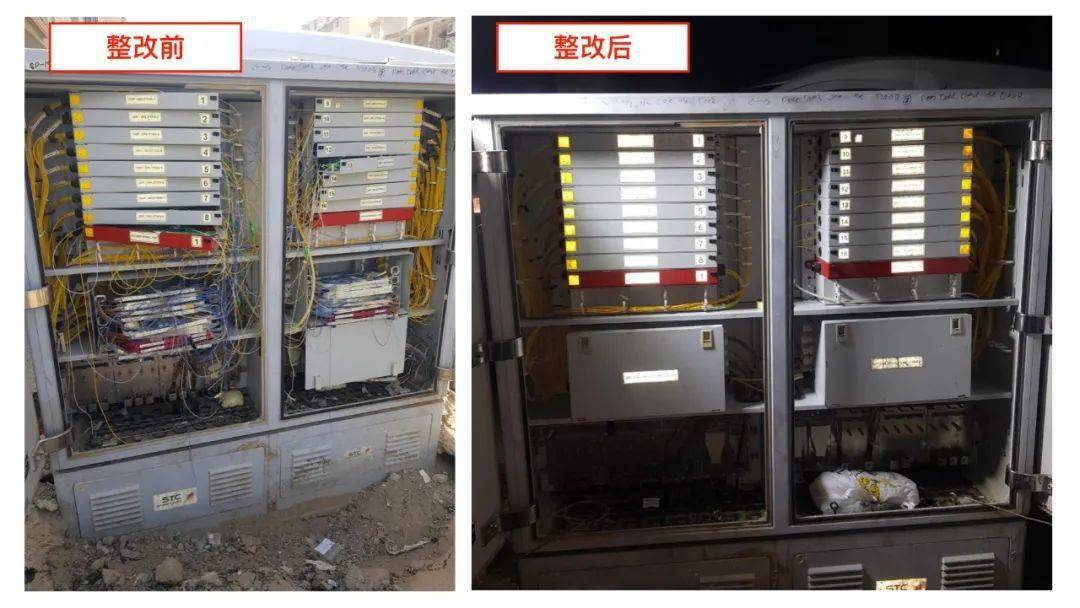

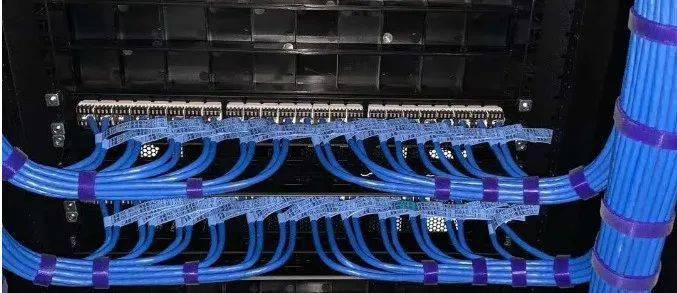

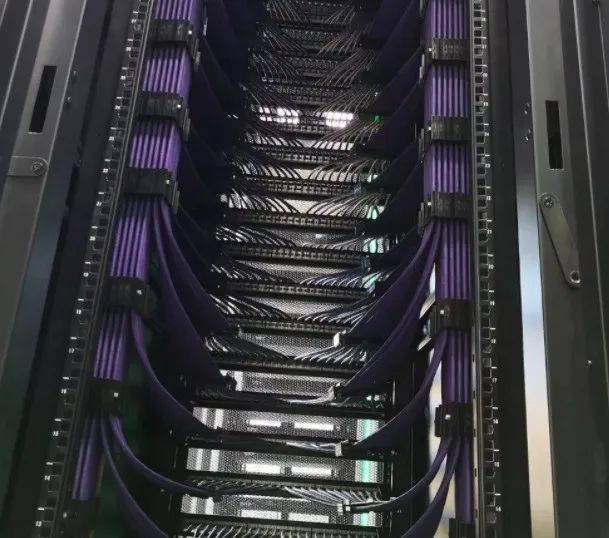

理線前與理線后對比

其實，機房維護至關重要，如果一開始就沒有維護好， 后面會變得凌亂不堪，最終都難免整改的命運 。遇到這樣的機房，你是掉頭就走？還是老老實實理線呢？
