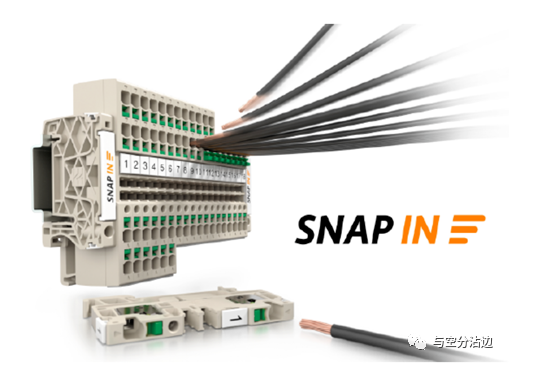

端子接線的不同方式以及魏德米勒SNAP IN聯接技術
發布時間：07/27 —— 2022
3332

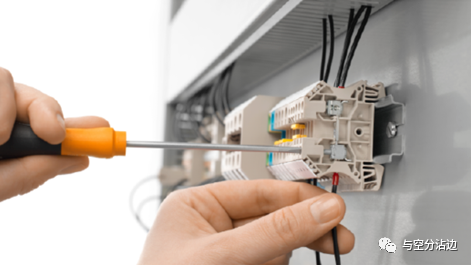

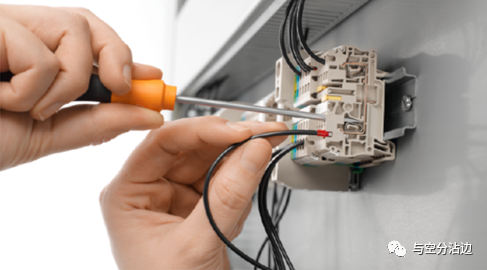

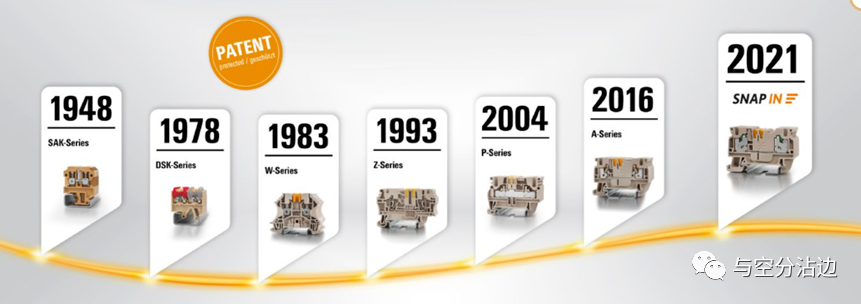

1，1948年—SAK系列（螺釘聯接）

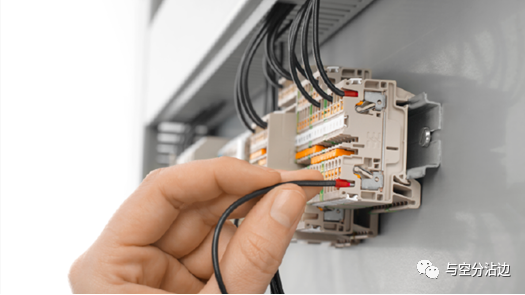

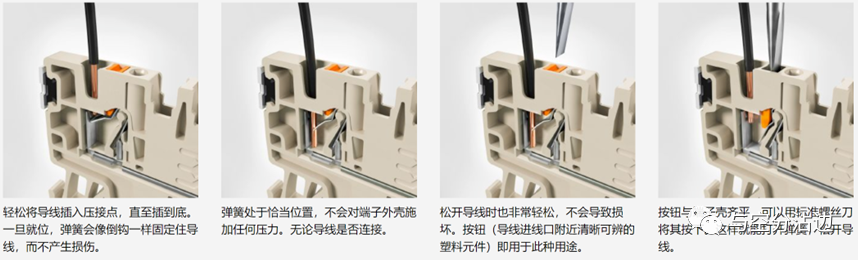

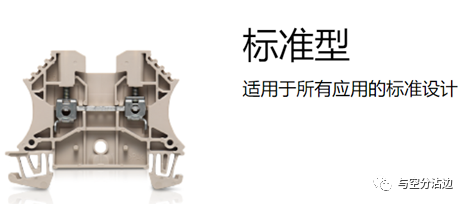

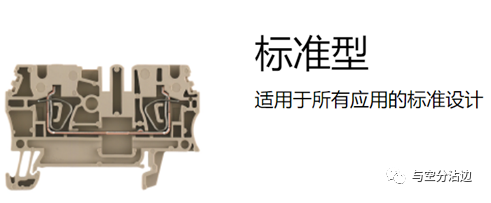

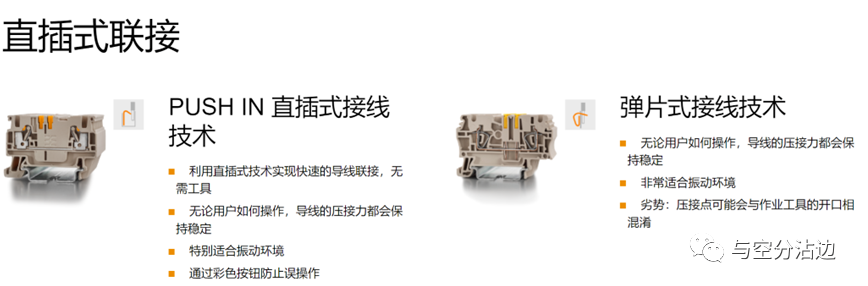

柔性、輕量、堅固：魏德米勒用世界上第一種塑料制造模塊化接線端子實現了電氣安裝的革新。1948 年問世的 SAK 系列已經具備了現代接線端子的所有重要特征，包括橫截面規格選項和標記號系統。SAK 接線端子，即便在今天也仍然十分暢銷。由于該系列端子耐高溫、耐酸、耐紫外線的優點，因此主要用于各種嚴苛環境之中。2，1978年—DSK系列（螺釘聯接）魏德米勒的無螺釘直插式聯接產品，是聯接技術發展進程中的一座里程碑。利用 DSK 系列接線端子，即便是首次使用，也可快速無工具完成耐振動端子聯接。這讓尺寸緊湊的 DSK 系列在時代中大獲優勢。此外，其還配備采用顏色區分的促動元件，用于斷開導線連接，以及消除電勢。這一特點，在魏德米勒如今采用 PUSH IN 直插式聯接技術的接線端子中仍沿用。魏德米勒的 W 系列模塊化接線端子，在舒適性和安全性方面，帶來了突破性的進展。不僅采用了防火等級 V0 的聚酰胺材料，還首次采用了已獲專利的內置對中機構的壓桿。此外，W 系列所有產品均采用了用戶友好設計，外形和功能均經過優化，便于手動安裝到軌道之中。W 系列已銷售了將近 40 年，現在仍然是全球市場上通用性最強的接線端子系列產品。魏德米勒的 Z 系列為彈片接線技術的接線端子設定了市場標準。這種聯接技術將導線用彈片壓緊，而非用螺絲擰緊。這既節約了時間，也保證了聯接能夠抗振動、無需維護。這能夠確保即便在關鍵的應用中，例如鐵路應用中，也具有高度的安全性和可靠性。由于這些有點，以及能夠覆蓋 0.14 到 35 mm2 的寬泛規格范圍，因此 Z 系列在目前已廣泛用于全球范圍內的眾多不同行業和應用之中。5，2004年—P系列（PUSH IN直插式聯接技術）魏德米勒革新性采用 PUSH IN 直插式接線技術的接線端子系列，引出了市場發展潮流。無需工具即可完成硬導線和有線端導線的插入聯接，與其它聯接技術相比，顯著縮短了接線所需時間。此外，導線的斷開也可十分方便快速地完成。通過將規格減少為 0.14 mm2 至 16 mm2 的橫截面范圍內的三種，產品選型和庫存預備工作變得更為簡單。P 系列現在仍被廣泛用于眾多應用領域之中。6，2016年—A系列（PUSH IN直插式聯接技術）魏德米勒具備系統化模塊功能的接線端子引起了巨大的轟動。在 A 系列中，首次包含了針對應用而專門開發的多個子系列，用于不同的領域、行業和控制機柜應用。統一的檢查和測試頭，一致的橫聯通道，高效的標記號體系，節約時間的 PUSH IN直插式聯接技術，為 A 系列帶來了尤其出色的前瞻性。該系列在功能區域清晰劃分和彩色按鈕方面的創新設計，保證了最大程度的聯接安全性和維護安全性。使用 PUSH IN 直插式聯接之后，無需螺絲刀就能打開接線點。而您只需將其導線插入接線點即可。非常節省時間。PUSH IN 直插式聯接特別適合硬導線、多股硬導線以及帶壓接端頭的軟導線。此外，亦可連接超聲波焊接導線。顯示的時間指導線聯接作業時間。所有聯接方式或采用端頭，或不使用端頭。7，2021年—AS系列（SNAP IN鼠籠式聯接技術）魏德米勒革新的創新成果便是采用SNAP IN 鼠籠式聯接技術的接線端子。利用 AS 系列，軟導線無需線端便可輕松、快速且無需工具地完成接線。只需簡單的將導線插入到連接點之中，端子的機械結構便會咔噠一聲，牢固卡緊導線。SNAP IN 鼠籠式聯接技術可保證連接永久可靠，即便在自動化日益普及的未來也能夠輕松應對。AS 模塊化接線端子兼容 A 系列，使用方式多種多樣。
