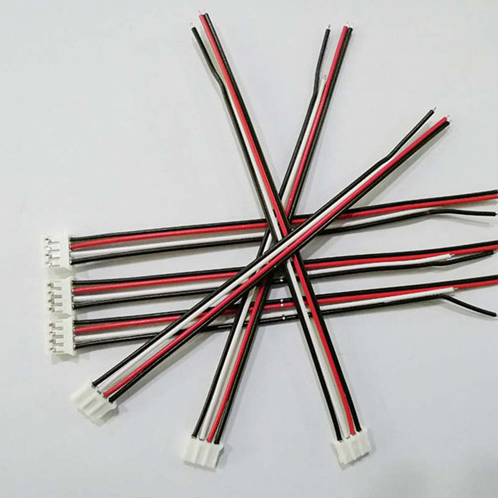

端子連接線的作用是使聯線更方便，減少電子產品的體積，最適合于移動部件與主板之間、PCB板對PCB板之間、小型化電器設備中作數據傳輸線纜之用。

1、端子連接線的規格如下：

有0.8mm、1.0mm、1.2mm、1.25mm、1.5mm、2.0mm、2.54mm等各種間距柔性電纜線。

2、端子連接線常見型號如下：

A型：兩端連接且補強板粘貼在絕緣膠紙上;

B型：補強板交叉直接粘貼在絕緣膠紙上;

C型：兩端補強板直接粘貼在導體上;

D型：兩端補強板交叉直接粘貼在導體上;

E型：一端補強板貼在絕緣膠紙上，另一端直接焊錫;

F型：兩端補強板直接貼在絕緣膠紙上，內部一半剝離;

G型：兩端直接焊錫。

3、FFC技術參數：

導體數 N：排線中銅線導體的數目;

間距 P：相鄰兩條導體中心線之間的距離;

邊距 M：最外部一條導體中心線到排線邊緣之間的距離：

全間距 TP：最外部兩條導體中心線之間的距離，TP=P*(N-1);

總寬度 W：排線兩個邊緣中間的距離，W=P*(N 1);

總長度 TL：排線兩端的距離;

插入厚度 TT：排線兩個連接端的厚度;

目前端子連接線廣泛應用于各種打印機打印頭與主板之間的連接，繪圖儀、掃描儀、復印機、音響、液晶電器、傳真機、各種影碟機等產品的信號傳輸及板板連接。在現代電器設備中，幾乎無處在。
