短路是整車電器安全中危害等級最高的故障模式，導線出現磨損或者老化后可能會和車身金屬部位產生接觸導致短路，輕則保險絲熔斷，電器負載失效，重則導線融化出現火災。短路按照其和車身接觸程度將其分為絕對短路和部分短路。

　　絕對短路即導線完全和車身接觸，此種工況下短路電流大，保險絲一般會在較短時間內熔斷，起到保護導線的作用。

　　部分短路是由于導線和車身未完全接觸或者在運動過程中出現間歇性接觸的情況，此種工況危害性較大，由于短路的非完全性會導致局 部持續發熱，同時也一直未達到保險絲的熔斷條件，一段時間 后會出現由于發熱導致導線燒蝕，甚至出現火災。

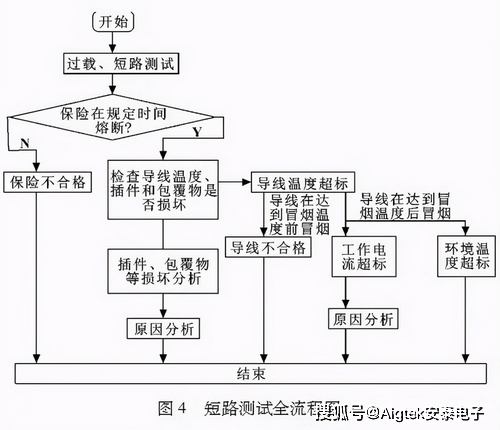

　　短路測試通過模擬電器負載的絕對短路和部分短路，測試導線溫升和保險絲熔斷時間等參數來實測保險絲和導線的匹配是否合理。需要的設備主要有：可編程直流電源、混合信號示波器、帶測溫功能萬用表、熱偶測溫探頭等。短路測試整個流程如圖 4 所示。

　　絕對短路的測試方法為在負載處將負載的電源線和接地線直接短接，觀察記錄保險熔斷時間和導線發熱溫度參數和絕緣表皮融化情況。判斷標準見圖 4。

　　部分短路的測試方法為在電器負載接插件處施加保險絲容量的 200% 和 135% 的模擬負載，觀察記錄保險熔斷時間和導 線發熱溫度參數和絕緣表皮融化情況。

　　對短路測試方法作兩點補充說明：

　　( 1) 選擇在電器負載最終點進行短路測試的原因為在整個導線回路中，電源到負載最終點的阻值最大，針對相同的短路情況如果在此點進行短路測試保險絲都能有效保護導線，那么保險絲在此種特定短路情況下任何點發生短路都能有效保護導線。

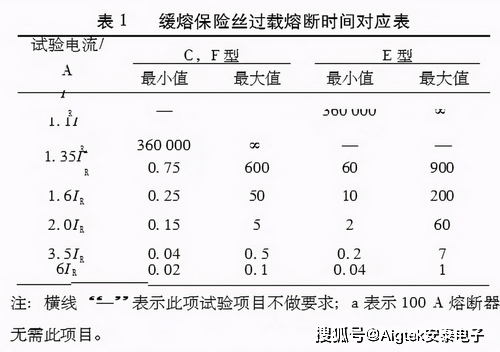

　　( 2) 部分短路測試選擇施加保險絲容量的200%和135%的模擬負載是因為保險絲標準 ISO 8820 - 3 - 2015有如下要求: 當保險出現200%和135%過載時必須在規定時間內熔斷，便于有判斷標準。

線束這樣對于整機意義非凡的“神經系統”，需要我們從其出廠檢測、裝配、維修等各個階段都細致嚴謹?shù)膶Υ?，并緊抓各階段品質安全
