工藝計算電線長度直接影響到加工的進度以及線束的性能，加工中時常會出現線長線短的情況。尺寸過短，不符合圖紙及裝車要求，需加工人員進行加長或換線處理，費時費力；過長則在線束加工整理過程中易出現難整理、鼓包等情況，造成線束外觀不佳，裝車后出現渦流、易發熱影響線束使用壽命。由此可見下線尺寸對線束工藝來說至關重要，下面將從幾個方面淺談線束工藝中影響下線尺寸的因素。

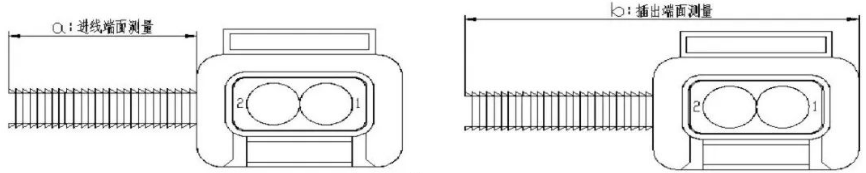

不同主機廠的線束圖紙、特殊線束產品（如高壓線）對分支測量點定義不同，如圖1 所示：a、要求從插接器進線端的端面測量，b、要求從插接器插出端的端面測量。兩種測量方式給相同長度，插接器的尺寸是否包含在分支內將會導致

下線長度的不同。測量點的不同定義直接影響了分支的長度，工藝計算長度時需充分理解設計圖紙的測量點。

圖1 不同方法下線束插接測量示意圖

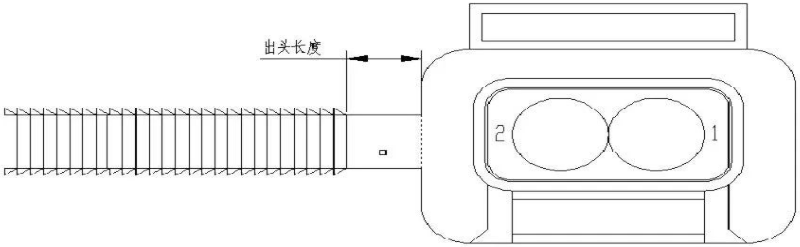

出頭尺寸在線束圖紙中普遍存在（見圖2），不同的設計圖紙對其定義不同。

（1）出頭尺寸可視為護套內部插線的損耗，此長度不包含在分支長度內；

（2）出頭長度為包裹材料與插接器之間的緩沖尺寸，分支長度包含出頭長度；

（3）帶尾夾，尾夾需卡在插接器與包裹材料之間，一般出頭長度為尾夾和插接器內部的損耗。

綜上所述出頭尺寸是否為插接器、尾夾的內部損耗直接影響了分支長度。一般情況下，8 孔以下插接器，帶尾夾時損耗的線長不超過5cm，當出頭長度小于5cm 時視為插接器內部損耗，不用額外增加分支長度。

圖2 插接器出頭尺寸

電線在組裝成線束產品時不能有繃緊，單根線受力的情況，應成自然、無拉伸及回折的狀況。因此僅由圖紙計算的長度并不滿足實際加工的需求，應適度加長。再加上現階段線束的加工大多以手工制作的形式，難免有長度損耗的情況發生，因此下線長度要在圖紙長度基礎上增加合適的余量。

增加的余量與電線的長度、線材、線徑密切相關，一般情況下長度越長，損耗越大，加長的余量越大。線徑越大，在線束中不易彎折，則損耗越小，余量越小。而線材的不同，如屏蔽線、攝像頭線、ABS 線，比一般電線線徑更大，同理?yè)p耗小，余量小。由于連接電器功能及負載電流的不同，需選擇不同線材、線徑的電線，電線所加長的余量各不相同，因此一掛尺寸完美的線束要經過數次的余量?jī)?yōu)化、經驗的積累。

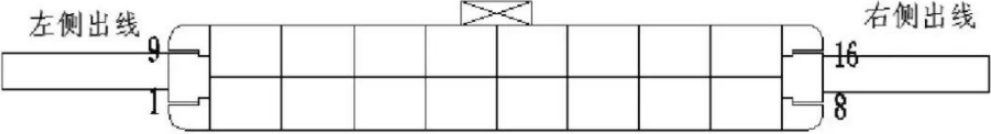

線束插接器中，有一種特殊插接器，左右兩側都可以出線（見圖3）。因插接器較大，左側出線時，靠近左側的針腳電線的長度比右側針腳的電線長度相比，相差了一個插接器長度的尺寸，反之亦然。因此要結合裝車的狀況、需求，確定好插接器的出線方向，才能解決此類問題。

圖3 插接器的出線方向

線束包裹材料一般有波紋管、PVC 管、尼龍?zhí)坠?、膠帶纏繞等等。不同的線束產品，因安裝位置、銷售的區域不同，選擇不同的包裹材料加工。

（1）管材類以波紋管為例:波紋管按加工要求可分為閉口管和開口管，閉口管在主干電線較多時存在著難穿管，加工困難的問題，加上電線在閉口管中難免出現纏繞的情況，因此閉口管相對于開口管損耗長度更多，應多加余量。

（2）膠帶纏繞類，膠帶纏繞可分為密纏、點纏、花纏。密纏需全部纏繞，電線受力更緊實，對長度的損耗也大于點纏、花纏，此類情況也應多加余量。由此可見不同的包裹材料也對長度有不同的要求。

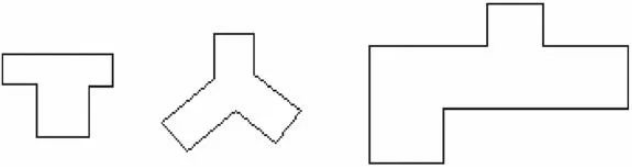

分線歧管、線槽位于分支點處，用于固定線束分支的走向（見圖4）。使用時需按孔徑匹配合適的管材，卡住波紋管進行方向固定。在分線歧管、線槽的內部存在長度損耗，在使用時也應考慮余量的設置。

圖4 分線歧管，線槽示意圖

插接器是連接電線和電器的中樞結構，是實現線束功能的主要元器件，也是線束里最昂貴的原材料，了解清楚所使用的插接器對線束的工藝至關重要。電線壓接端子后插入插接器中，有一部分長度在插接器內部被損耗，同時插接器帶上尾夾將增大被損耗的線長，因此余量設置的合理性對線束長度影響很重要，在計算工藝長度是要先了解插接器、尾夾的吃線長度，將其包含在下線尺寸內。

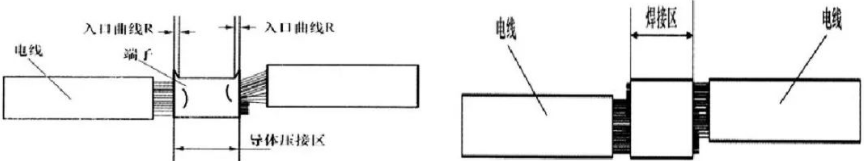

線束加工中存在多根電線需要導通的情況，在線束加工中常用導體壓接、超聲波焊接的方式將電線導通。如圖5 所示，焊接區、導體壓接區的長度為2cm 左右，此處損耗的長度在計算下線尺寸時應將其考慮在內，特別是有多處導通時，對線長的影響將愈發重要。

圖5 線束導通示意圖

線束中電線的走向不盡相同，最簡單的成直線無拐彎走向，此類長度損耗最小。電線拐彎處越多，線長在彎曲處消耗越多，整體下線長度越長。對于此類電線要額外增加余量，確保其從彎曲處平順過渡。

隨著汽車工藝的發展以及智能化制造的到來，汽車的各種功能也越來越豐富。線束是各個電器功能之間的溝通橋梁，未來的發展會充滿了挑戰，組成也會越來越復雜化，各類新要求的電線會紛至沓來，線束工藝人員從各個因素分析計算出下線長度的難度也不斷增加。本文以線束最基礎的電線長度為主題，從幾個方面淺要分析了線束工藝中影響下線尺寸的因素，以保證下線長度的準確性。
