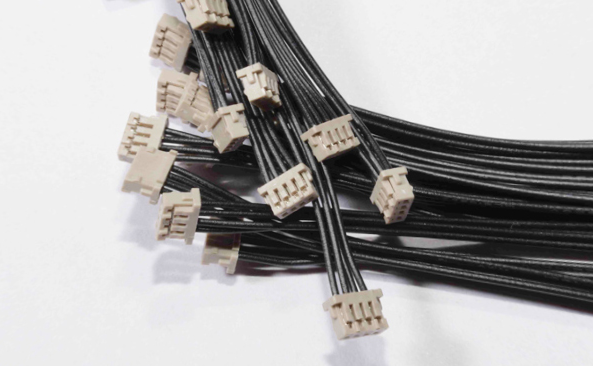

排線端子線體積小、重量輕，最初的設計是用于替代體積較大的線束導線。在目前的接插電子器件裝配板上，排線端子線通常是滿足小型化和移動要求的唯一解決方法。有時稱作撓性印制線路，是在聚合物的基材上蝕刻出銅電路或印制聚合物厚膜電路。對于既薄又輕、其結構緊湊復雜的器件而言，其設計解決方案包括從單面導電線路到復雜的多層三維組裝。排線端子線的總重量和體積比傳統的圓導線線束方法要減少70%。排線端子線還可以通過使用增強材料或襯板的方法增加其強度，以取得附加的機械穩定性。

排線端子線有什么用途？

排線端子線可移動、彎曲、扭轉而不會損壞導線，可以遵從不同形狀和特殊的封裝尺寸。其僅有的限制是體積空間問題。由于可以承受數百萬次的動態彎曲，可很好地適用于連續運動或定期運動的內連系統中，成為最終產品功能的一部分。剛性PCB上的焊點受熱機械應力的作用，在數百次的回圈后便會失效。在要求電信號/電源移動，而形狀系數/封裝尺寸較小的某些產品中都獲益于排線。

排線端子線具有優良的電性能、介電性能、耐熱性。擁有較低的介電常數允許電信號快速傳輸;良好的熱性能使元件易于降溫;較高的玻璃轉化溫度或熔點使得元件在更高的溫度下良好運行。

排線端子線具有更高的裝配可靠性和質量。減少了內連所需的硬體，如傳統的電子封裝上常用的焊點、中繼線、底板線路及線纜，使排線可以提供更高的裝配可靠性和質量。因為復雜的多個系統所組成的傳統內連硬體在裝配時，易出現較高的元件錯位率。排線的剛度低，體積小，也正是因為排線板元件的體積較小，所以使用的材料也就少。隨著質量工程的出現，一個厚度很薄的撓性系統被設計成僅以一種方式組裝，從而消除了許多通常與獨立布線工程有關的人為錯誤。
