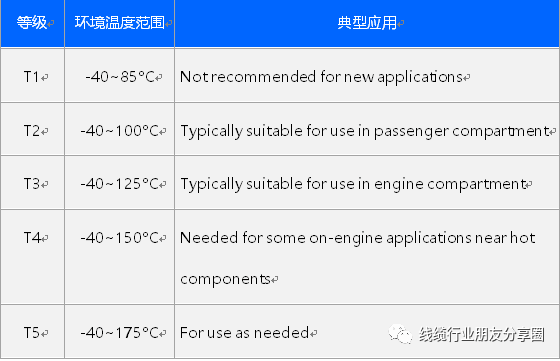

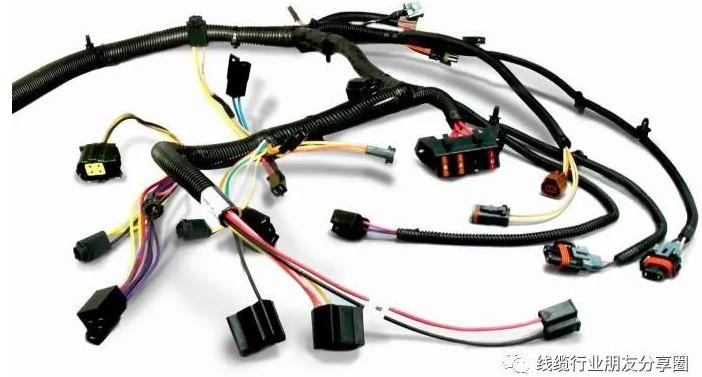

連接器的規格書通常都會標示使用溫度operation temperature,這個使用溫度規定了連接器正常工作的溫度范圍，通常由連接器的目標使用環境決定。例如，對于汽車連接器，US-CAR2 規定了不同使用位置的不同耐溫等級從-40°~85° 到-40°~175°。

那么問題來了，在設計連接器時如何滿足規格書或標準所要求的使用溫度等級呢？哪些因素決定了連接器的使用溫度呢？這些因素是如何影響耐溫呢？

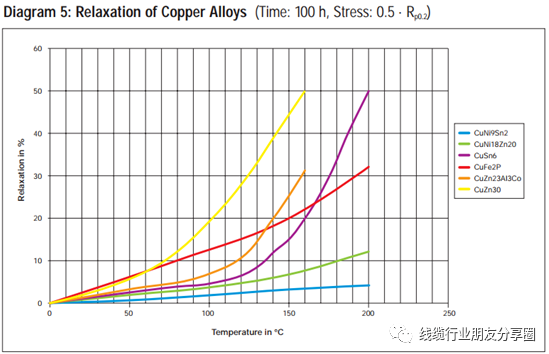

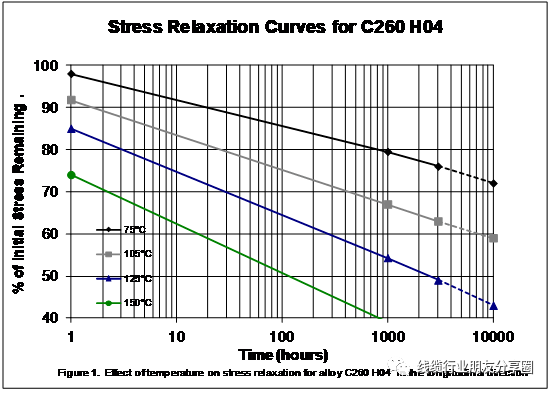

電連接器最常用到的材料為金屬和塑膠；金屬提供從最基本的接觸導電到電磁屏蔽等功能，它的失效模式主要是彈力疲乏，宏觀表現是受力狀態下正向力的緩慢降低，微觀原因是由于金屬晶格在應力作用下發生蠕變。每種合金由于成分金相和冶金處理方法不同，他們在出廠時所表現的對溫度抵抗能力是不同的。應力釋放跟所受應力溫度和時間相關，工程上表征材料熱抵抗能力的工具是應力釋放曲線。通過測量受應力狀態材料在恒定溫度隨著時間偏移的剩余應力可得材料的應力釋放曲線。

不同應用對應力釋放的敏感性不同。在汽車連接器應用上，通常要求被使用彈片在150度溫度下經過3000小時老化后還能保持70%初始應力。而在其它應用上，需要保證在最大操作溫度下經過一定時間還有相當?shù)氖Ｓ鄳?yīng)力。

一款產品的生命周期非常長，如何短時間內測定一款材料或一個設計在給定溫度下的的性能呢？這就要使用加速測試，確定加速測試的溫度和時間的最簡單的辦法就拉爾森?米勒公式。

對于塑膠材料，UL用來衡量材料的長期使用溫度的參數是RTI(Relative Thermal Index)。UL 黃卡上所標示的RTI代表在使用10萬小時力學性能(RTI MECH)或電性能（RTI ELEC)降低50%的溫度, 這個參數表征材料的長期使用溫度，并且會預留一定的安全裕量。

那么應該如何確定需要多大的RTI呢？簡單的設計考量是RTI值需要大于溫升加上環境溫度。溫升可以通過端子的溫升曲線得出，環境溫度是由設計輸入定義。

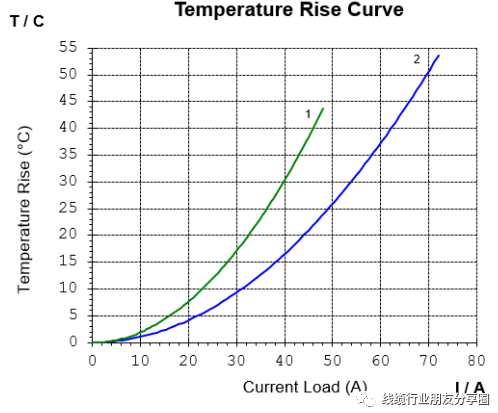

上圖是一個最簡單的溫升曲線，如果已知端子的額定電流，則通過額定電流找出對應溫升值。

連接器的結構將影響熱量聚集還是散失，最終決定內部最高溫度。

對于傳遞功率的連接器來說，電流引起的焦耳熱是主要的發熱形式。熱的傳遞有三種形式：傳導、對流和輻射。那么連接器是否利用了這三種形式設計了散熱結構，例如是否有預留金屬部件將熱量傳遞出去，是否有設計散熱翅片通到風扇或者自然風能到達的地方。例如歐洲的新能源車傾向與使用金屬外殼的連接器，部分原因是他們的散熱效果更好。

設計有合適的散熱結構，將增加連接器的安全性和壽命。在設計時可根據結構環境調整安全系數，例如在有散熱結構時可以使用較低安全系數從而獲得經濟性。

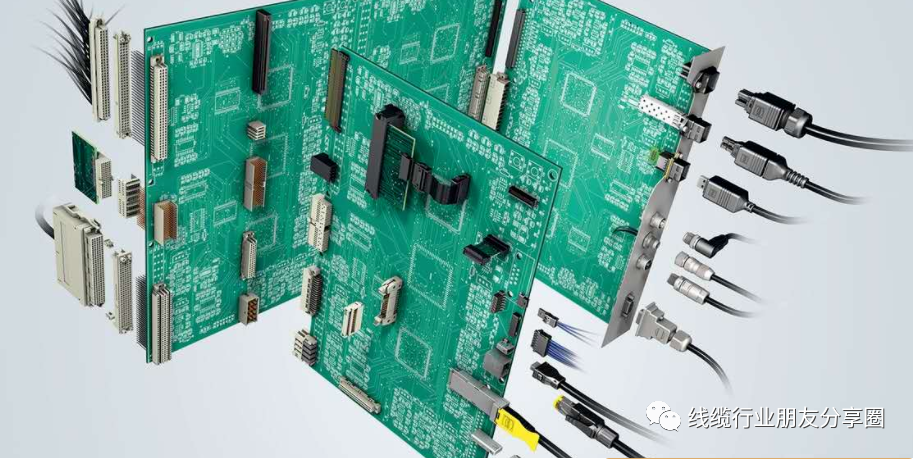

連接器即連接兩個有源器件的器件，傳輸電流或信號，也叫接插件，在電子品領域連接器應用廣泛，但是電子產品容易發熱發燙，這對連接器也是一種考驗，隨著現在VR以及AR等很多功能的應用，對連接器的要求也越來越高，所以耐高溫就成了重中之重，以上分享給各位同行交流。
