壓接端子的保持力預測

發布時間：06/28 —— 2021 1474

在電子產品線束連接中，卷曲壓接連接工藝較為常用，壓接質量是根據連接的機械和電氣性能來衡量。通過模擬可以預測卷曲過程中的變形行為、應力和壓力分布，有限元模擬可以作為評估壓接過程和保持力的資源，為優化和穩健的壓接設計提供依據。

本文介紹了金屬線纜保持力的模擬，以及影響分析結果的因素，通過顯式LS-DYNA求解三維卷曲過程，并在卷曲模擬的基礎上，將變形的卷曲模型傳遞到第二次模擬，進行保持力分析。

分析流程

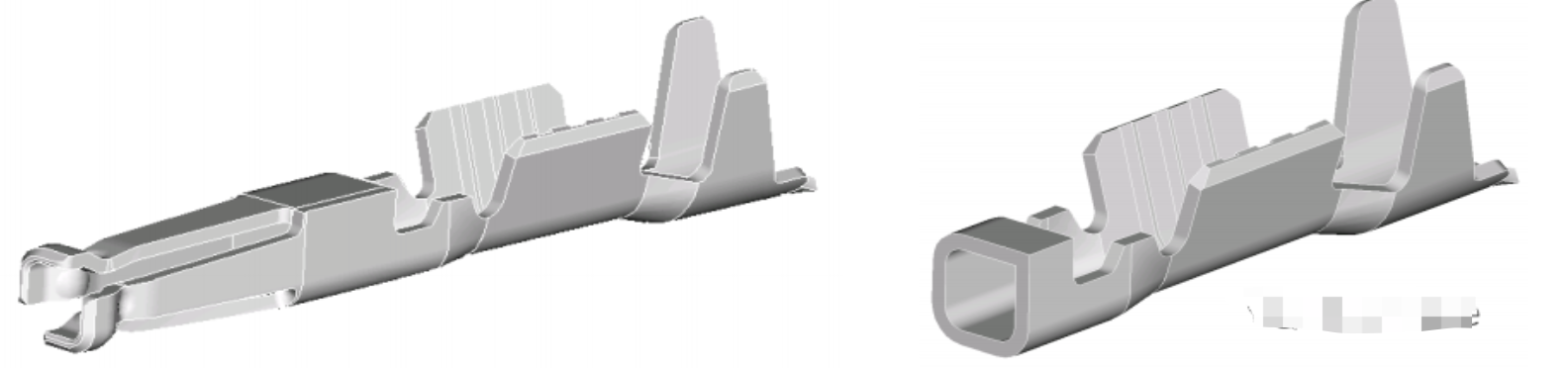

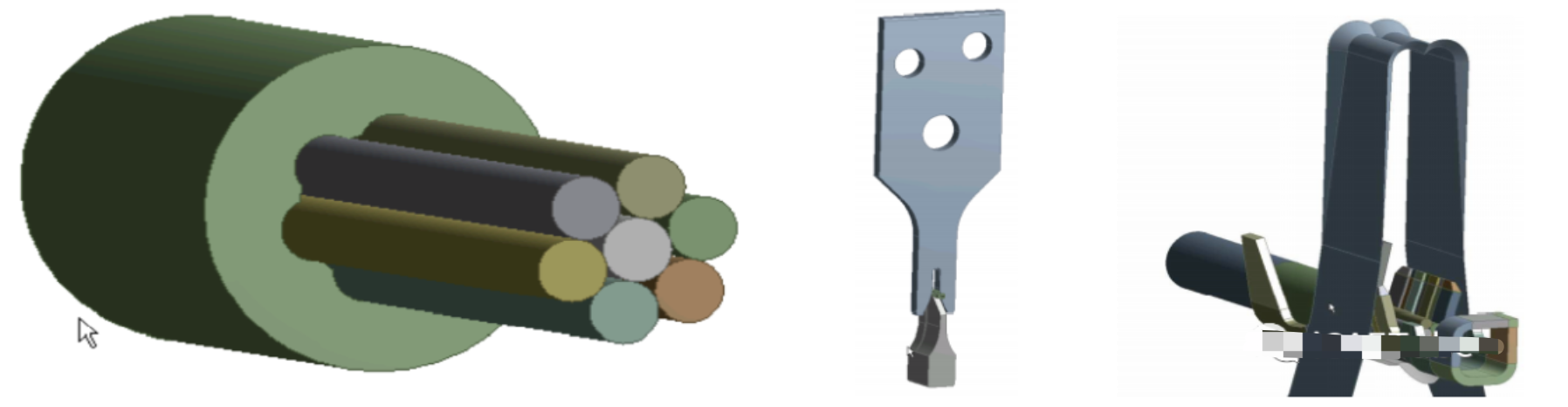

對卷曲壓接保持力的仿真分析，首先3D創建開口端子的三維模型、電線和卷曲工具。幾何模型包含了許多卷曲模擬不需要的細節特征，需作簡化。

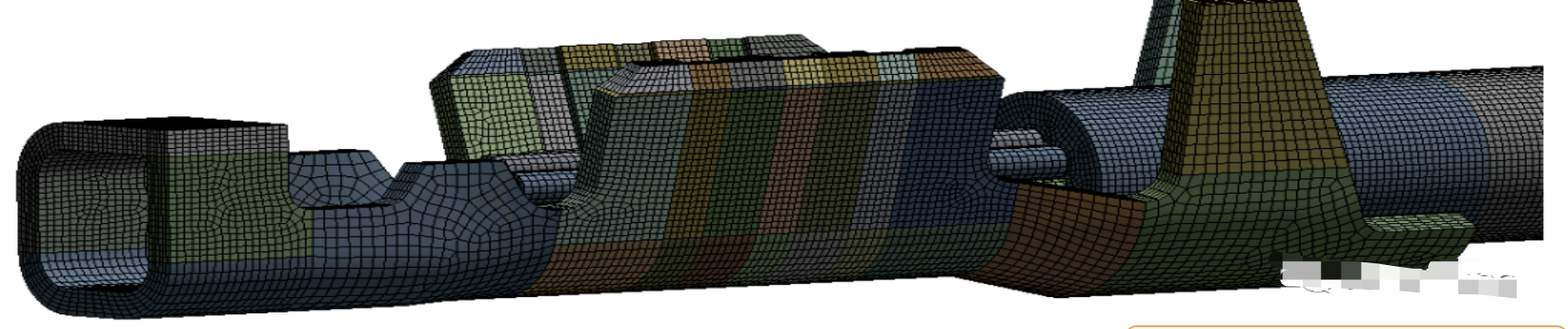

在此基礎上，利用Ls-dyna建立了仿真模型，進一步簡化模型，將端子和卷邊工具簡化為殼單元，即將3D模型簡化為具有一定厚度定義的表面。

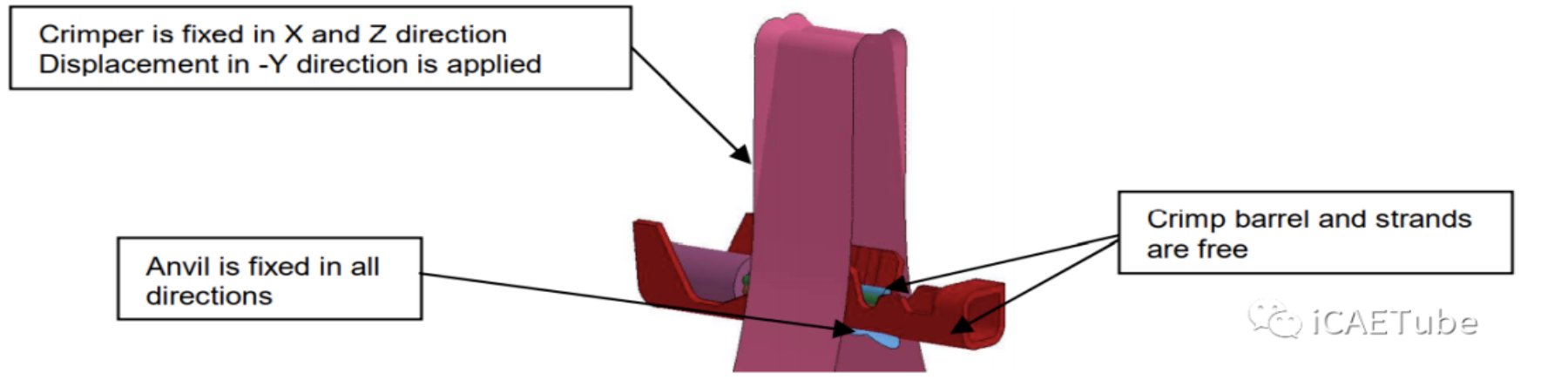

通過定義材料、邊界條件等，先模擬端子的卷曲壓接過程，在卷曲壓接模擬中，剛體砧向各個方向固定，卷邊壓接工具的運動由位移-時間曲線控制。

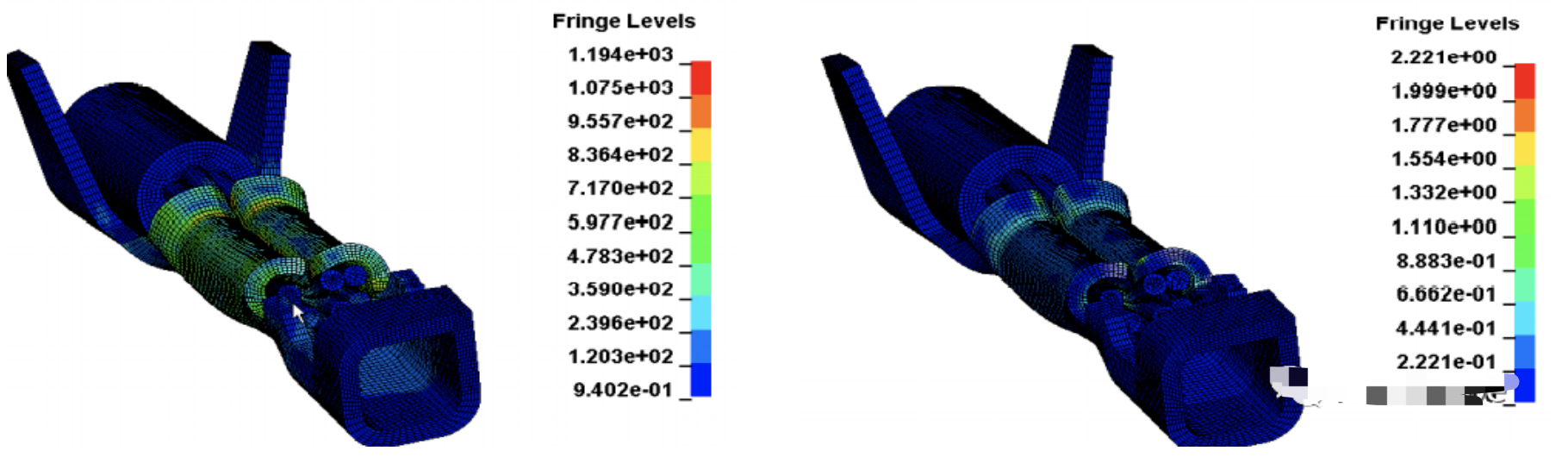

分析結果的應力應變分布如下圖所示。

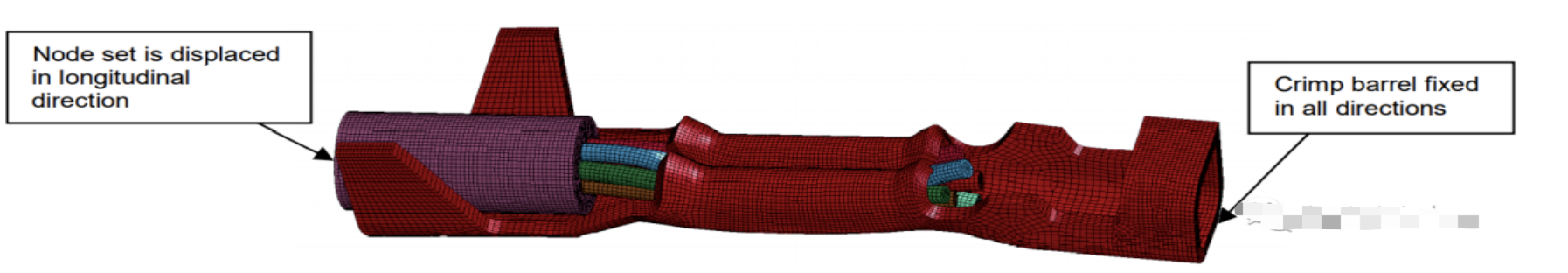

最后，基于壓接結果，進行線纜拔出仿真。定義下圖所示的邊界條件，所述線纜終端沿縱向位移。

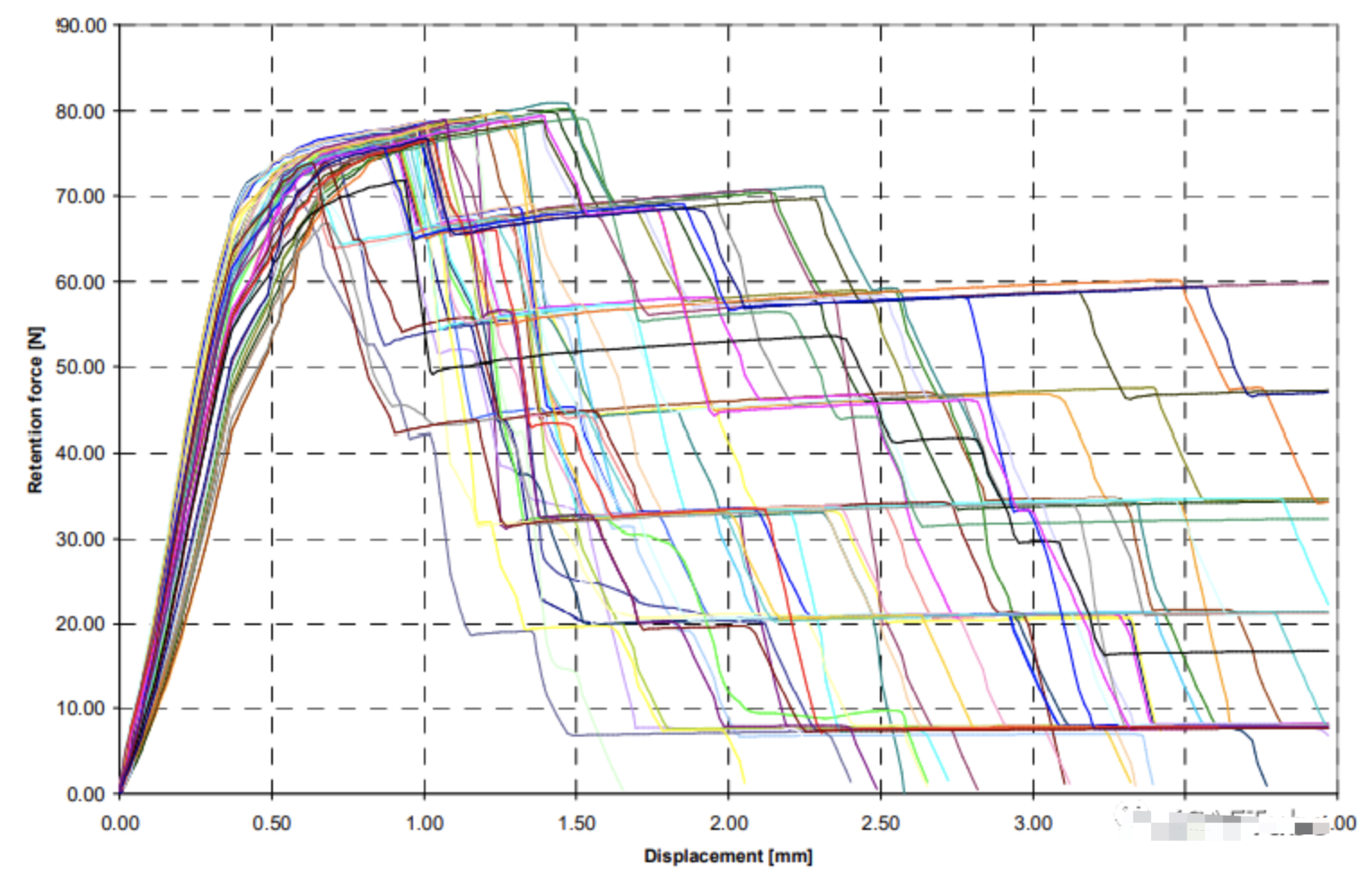

保持力試驗結果如下曲線，力-位移曲線和最大保持力的波動很大，有些零件在位移0.5mm時就已經失效，而另一些零件在位移1.5mm時仍能承受，最大保留力在72 - 81N之間，測試結果與仿真偏差約10%。

總結

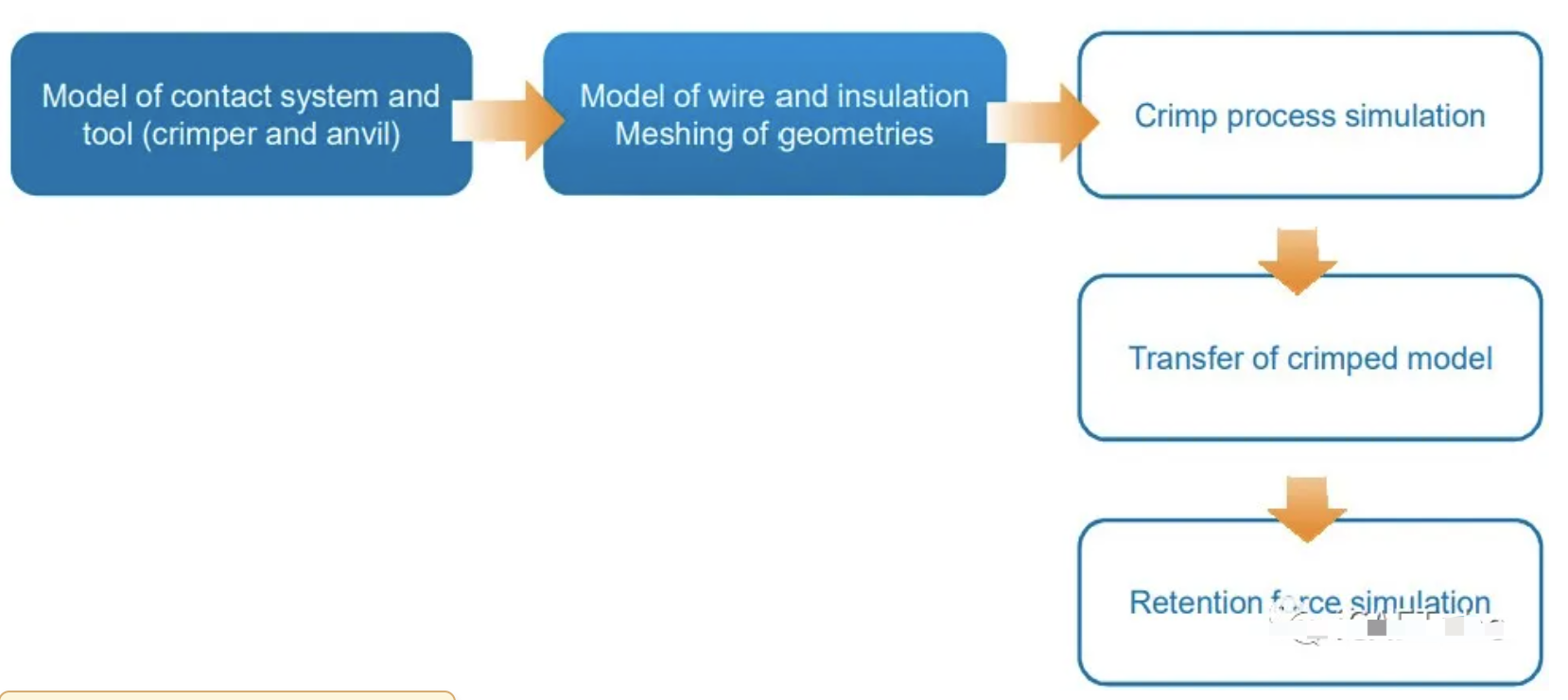

壓接端子的保持力仿真的一般工作流程。
