產品數據發布是指將數模以正式大版本發放到 TCAE （Team center-Engineering）系統中，此數據主要用于供應商生產模具啟動和整車虛擬裝配。主要包含CVER/SVER/IVER 階段的數據發布。

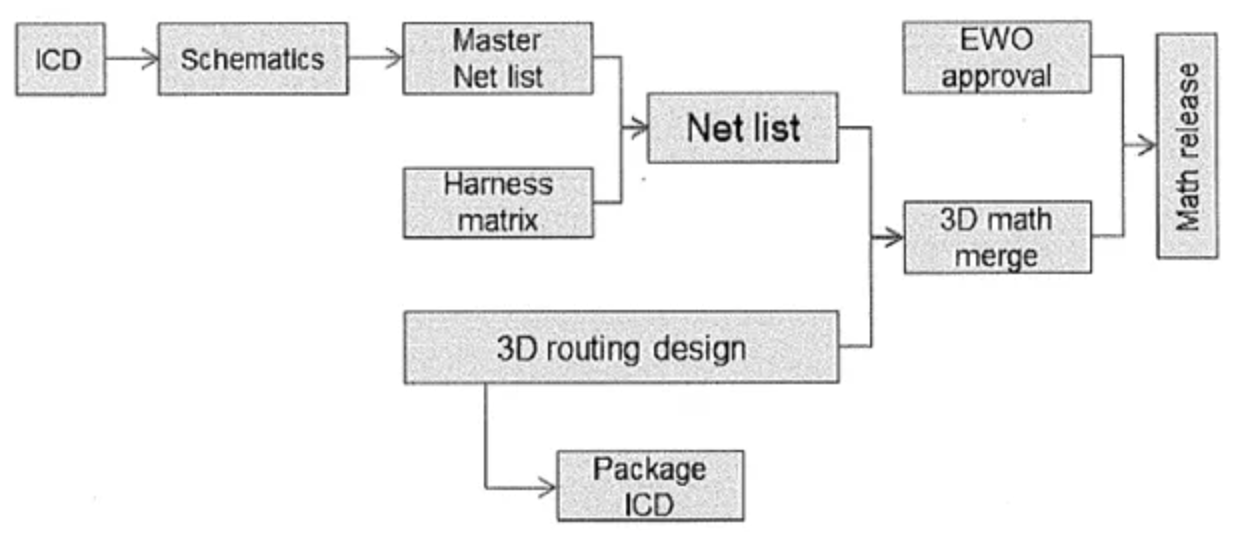

線束數據來源于電器原理圖和三維走向的輸入，針對每一階段的數據發布，都需要架構工程師輸入回路表、三維工程師輸入走向信息、線束覆蓋材料和固定器件，下圖是針對每一次發布的工作流程。

原理圖(schematics)的開發起始于搜集電器接口文件(ICD-interface control document），電器接口文件中包含了各個電子零件接口信息，包含連接器型號，引腳定義，子系統框圖及負載信息等，架構工程師根據 ICD 的內容進行電器集成，產出原理圖。目前使用 特定的IVED 軟件繪制原理圖。

主網表 ( MasterNet List )

是 IVED 系統根據原理圖的連接關系輸出的回路連接表， 包含所有在 IVED 原理圖中出現的回路 一 無配置區分 ( net list 中包含線徑 ， 回路號碼 ， 連接關系 ， 每個回路上的選項信息等}

線束零件矩陣( Harness matrix )

由線束工程師提供， 包含零件號信息 ， 線束名稱信息及每個零件號對應選項的狀態。將線束零件矩陣輸入到IVED 系統中可以輸出針對不同零件號的網表（回路連接表）

注意：零件網表是主網表的子集，是根據零件對應選項篩選的結果。

結合回路表中每個回路對應的選項定 義及線束零件矩陣中的功能選擇定義，IVED系統可以依據邏輯語言判斷出特定回路是否存在于特定零件號的零件中。

三維走向設計是一個協同整車集成及其他部門聯合開發的過程，包括多輪的討論和布置評審。走向設計包括線束的固定點，分支長度，表面覆蓋材料等。在開發過程中，如果需要在其他零部件設定線束固定點 ， 也同樣需要通過 ICD (接口文件—不同于電器接口文件) 來進行輸入。

公司目前使用3D軟件的電子布線功能，三維工程師需要將來自架構的零件網表(net list)導入到三維數據中（此過程稱為 Merge ) , 這樣每一個零件號都存在獨有的數據，同時導線長度及線束的直徑由系統自動計算。

在三維數據導入完成并且對應的工程更改 ( EWO---Engineer Work Order）審批完成后便可以在系統中完成數據發布。
