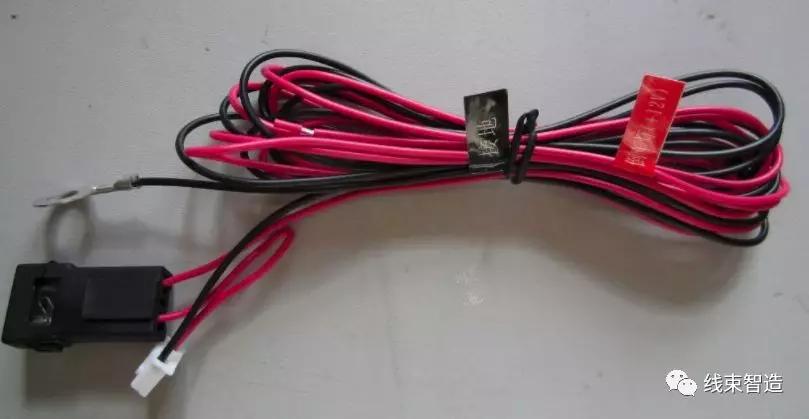

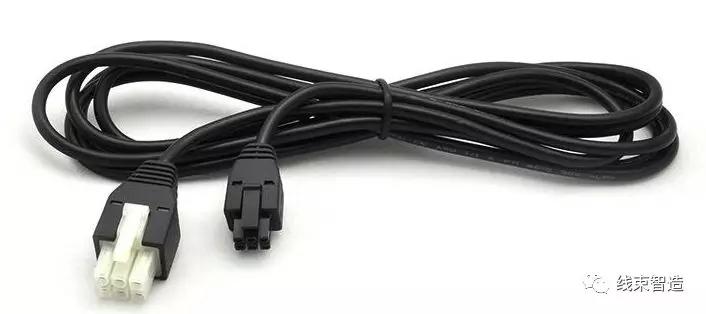

什么是線束？

線束是用來傳遞信息信號或操作信號的成串電線、電纜的總合。線束的扎束材料有夾子、纜帶、套筒、電工膠帶或此類材料的結合使用。

線束組裝的工藝流程

1、線束子料號的制作必須要比照定位板來確定裁線尺寸。在目前線束組裝過程中，常常是可以滿足子料號的尺寸，卻不能滿足定位板尺寸。造成很多不必要的浪費。子料號同樣要電測和全檢。

2、線束的布線(將各子料號按照圖面的要求平鋪于定位板上。在布線時，首先要一個區域一個區域的去放,單一區域的子料號放完后，再去放跨區域的子料號， 跨區域的子料號也要先放簡單的，再放復雜的。

3、插PIN(部分未插PIN的TER必須先插入到對應的連接頭)。綁線(綁線位置按定位板，綁線的起點一般是在定位板中雙線的起點位置。）

4、電測(由于組裝線的線位較復雜，因此測試資料必須嚴格的核對。經PE & QE都確認后才能進行測試)

5、全檢(a、檢查端子和CONN是否在公差帶之內；b、檢查綁線環是否均勻；c、檢查零部件裝配方法是否正確。）

6、 線束子料號的入庫(子料號必須經OQC檢驗PASS后， 方可進行后序動作。)

線束組裝的工藝要求

• 線束加工組裝好后，所有的線束要平行，且不能移動；但是綁線繩或束線帶不能卡傷線材。

• 插PIN或焊接時，芯線不能纏繞在一起，但也不能太緊。

• 布線時，各子料號的端子，HOUSING和D-SUB，IDC，CONN必須與定位板的標示吻合。

• 各子料號線材必須按定位板上的路線進行布置。

• 綁線時，繩子要從綁線環的下邊垂直移動。

• 束線帶要打緊，并且尾巴不能超過1mm

• 綁線時，兩個綁線環之間的距離為25mm左右，且每條繩子綁到結尾處要保留尾巴10mm左右。

• 每條繩子在開始和結尾處要打死結。

• 綁線時，不能將繩子打圈或纏繞。不能將連接器卡在定位釘上，用力拉繩子，應將繩子的線頭固定在定位釘上，再綁線（否則，易造成端子拉斷芯線或端子脫落。）

線束組裝的質量標準

線束組裝成成品后，要檢測線束線路導通率，要求達到導通率為100%，無短路、短路、錯路現象。同時還要具備線束客戶所需求的質量標準，包裝時提供安全質量保證書等。

線束組裝檢測環節每一步都力求做到一絲不茍，務求精益求精，按照ISO9001：2000質量管理體系去規范作業要求。
