1、作業步驟：

1. 確認要裝配的各種材料和半成品；（作業前準備）

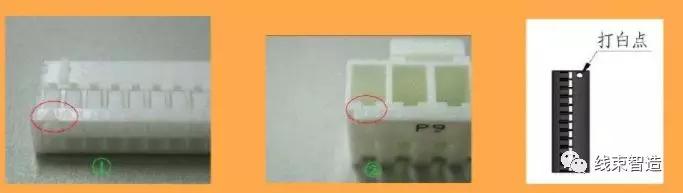

2. 確認塑件的孔號位。（可以用統一的標識）

2、裝配前的注意事項：

1. 確認端子的正確插入方向（正面向上或反面向上）；

2. 確認塑件的正確插入方向（有的塑件前面和后面都可以裝配）；

3. 確認雙排塑件的左右孔位（一般都是一邊單，一邊雙）；

4. 確認端子和塑件是否配套一致性，有的端子銅絲可以插配套的公母塑件。（一般情況下，公端子配母塑件，母端子配公塑件，由于這些端子都可以插入到公母塑件，所以一定要注意。）

3、裝配中的注意事項：

1. 裝配不到位（會影響客戶在裝機是，導線從塑件中掉出），所以我們要在裝配過程中進行回拉來確認端子是否完全插入到塑件中。

2. 孔位裝配錯誤（又稱誤配線），這個是裝配工序中最嚴重的錯誤，直接影響機器的安全，要嚴格把關。

3. 產品不需要扎膠或扎帶時，裝配時要注意不能絞線。

4. 復雜裝配時，先裝配孔位少的再裝配到多孔位塑件中。

4、裝配過程及質量控制點：

1. 在裝配作業時，首先應確認材料（線材，膠殼）型號，顏色使用是否正確，是否與相應的圖紙和作業指導書一致，如不能確認，需向班長或巡檢員報告幫忙確認無誤后方可正式作業。

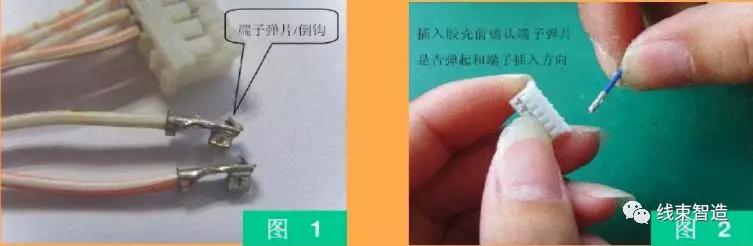

2. 在裝配時，左手拿起膠殼，右手取一條相配的端子線，在確認端子彈片正常和插入方向后，右手大拇指及食指固定好端子的角度和方向，輕力勻速地直接推進膠殼的穴位底部，直到端子彈片勾住膠殼內的卡點（正常情況下都能聽到咔嚓一聲，手上有感覺）方可為插到位，如圖1、2所示：

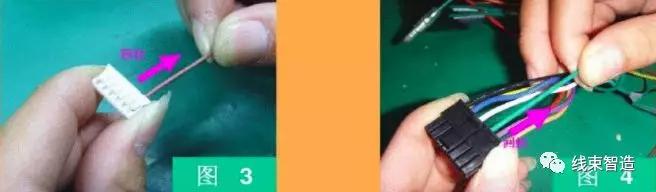

1. 在裝配時，每插入一根端子線進入膠殼后，必須立即對其回拉一下，看是否端子插到位，如果端子彈片勾住了膠殼的卡點，則不會退出來，否則，在電測和使用時，沒插到位的端子倒退出來，影響通電等使用性能，如圖3、4所示：

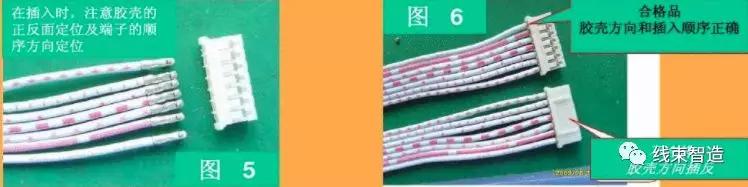

1. 在裝配時，要防止端子整體插反，就必須對膠殼的方向定位和插端子的順序定位，如圖5、6所示：

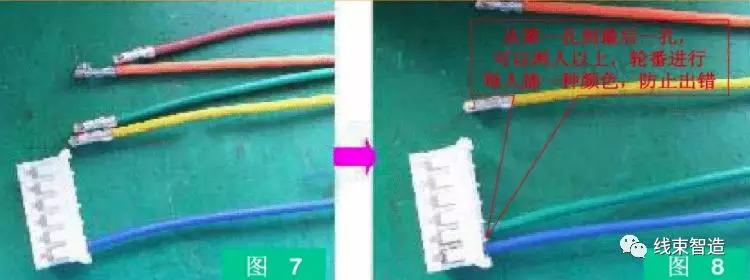

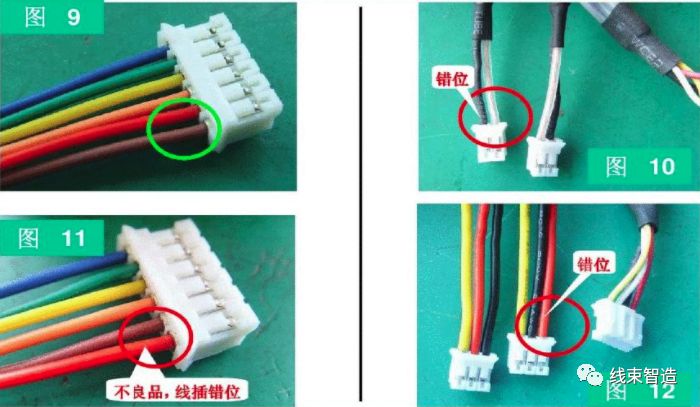

1. 多根單芯線在插多孔位時，必須是每人一次只能插一個孔位，按工程圖紙中的線序要求，輪番完成一個多孔膠殼的裝配作業。以防止線材插錯位。如圖7、8、9、10、11、12所示：

5、軟護套及熱縮管的裝配：

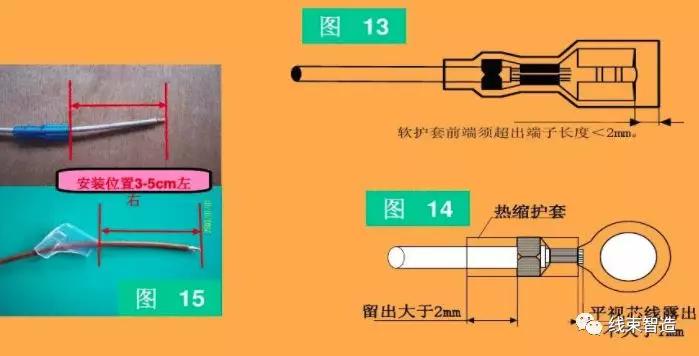

1. 軟護套端部應在≤2mm內；前插式護套應安裝在3-5cm左右處

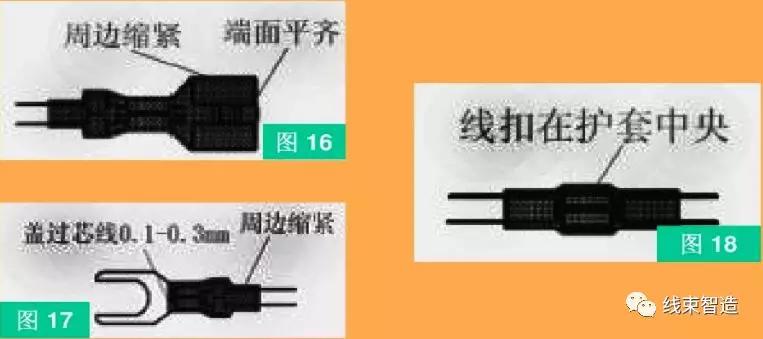

1. 熱縮護套的安裝

6、裝配工序品質要求：

1. 所用插件無變形、破損、缺料；

2. 護套型號、顏色必須和工藝要求相符；

3. 插件無漏裝、反插、錯位，插件安裝到位，不脫出；

4. 熱縮護套包裹端子及導線緊密、無脫開、位移；

5. 軟護套端部應在≤2mm內。
