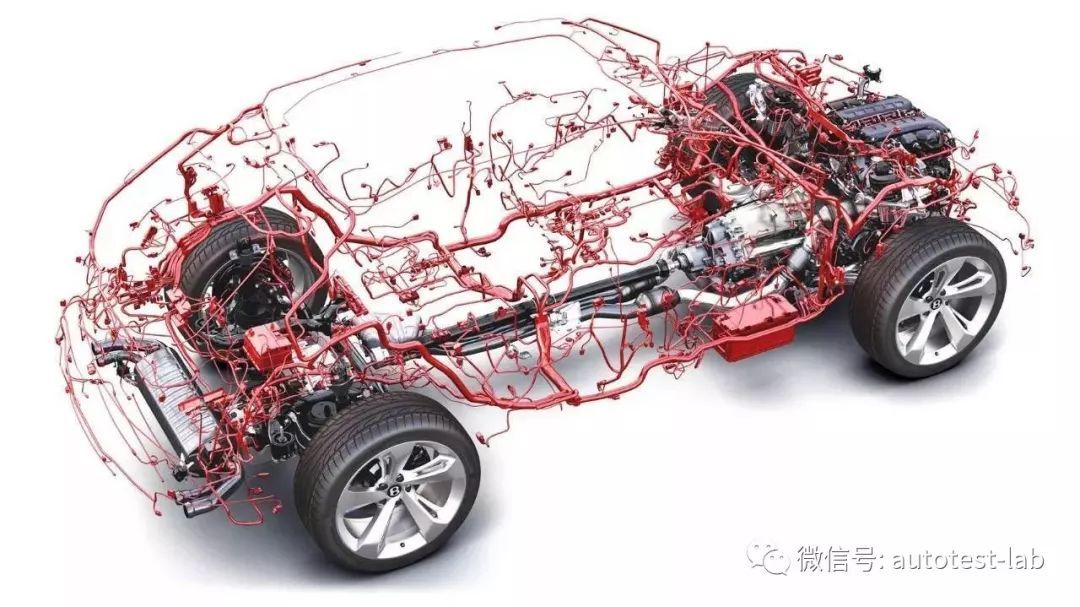

導讀：汽車使用過程中所出現的相關故障問題，日益成為人們關注的焦點，其中，問題主要集中在汽車線束故障。汽車線束主要由電線、接插件、包裹膠帶和其他輔助性材料共同構成，其結構復雜、功能多樣化，被成為整車的“汽車神經”，是控制汽車電信號的載體。

汽車線束是汽車電路的網絡主體，沒有線束也就不存在汽車電路。線束是指由銅材沖制而成的接觸件端子（連接器）與電線電纜壓接后，外面再塑壓絕緣體或外加金屬殼體等，以線束捆扎形成連接電路的組件。汽車線束檢測是針對汽車線束進行環境測試、電性能測試、機械性能測試的檢測項目。

汽車線束是汽車內部最關鍵的部件之一，其質量、安全性和可靠性對汽車質量具有舉足輕重的影響。如果線束失效，就會造成信號傳遞失效，功能設備失去作用；或接觸電阻過大發熱失火；或短路失火；或絕緣層失效漏電。因而，為了保證汽車線束的品質、安全性和可靠性，汽車線束生產線上或用戶使用前檢測十分重要。

面對國內汽車線束檢測系統功能單一、手段落后，國外汽車線束檢測價格昂貴等問題，GRGT建有專業汽車線束實驗室，專注于汽車線束、連接器檢測解決方案基礎理論和前沿技術的研究、市場轉化、技術運用，提供汽車線束環境測試、電性能測試和機械性能測試，滿足汽車線束生產廠商對線束導通性和阻抗測試要求。

1 整車線束應符合：QC/T29106-2014 汽車低壓電線束技術條件。c9-E9(參數|圖片)-Rx

1．1規定了檢驗線束尺寸的標準。[76mg-j!K

1．2規定了電線束中所用材料和零部件所符合的性能要求。!r!Mq~X<=

1．3規定了端子與線束的連接方法及連接后應符合的要求。m~NWY$oI9[

1．4 規定了端子與線束連接點應符合的要求。Mw5!9@Fc7

1．5 密封塞在壓接時不應損傷。電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。(U dDp"/

1．6電線束包扎時，應緊密、均勻，不應松散。采用保護套管時，無位移和影響電線束彎曲現象。u]MF r2

1．7電線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。>a-+7{}

;

1．8 電線束中線路導通率為100%，無短路、錯路現象。FW.dHvNX

1．9電線束需要進行耐高、低溫、濕度循環變化性能試驗；耐振動性能試驗；耐鹽霧性能試驗；耐工業溶劑性能試驗等。A07 P$3>/W

2 線束制作過程中線束與端子壓接要滿足：QC/T29009-1991 。常見檢查、試驗有：9FLn

7Y

2. 1 外觀檢查：肉眼觀察接頭表面應整潔、無毛刺和尖角等缺陷；接頭應能保證裝接到電線或電器上時，不出現斷裂或裂紋。r;[1]T/

2. 2 耐潮試驗：在相對濕度為90％～95％，溫度為40±2℃的環境下進行。試樣在耐潮箱中歷時100h后，取出并在自然環境下干燥24h后，檢查其接觸接頭必須經受耐潮試驗而不破壞其接觸可靠性KE&}*N[1]f[

2. 3 接頭在電線上的接合牢固性試驗：在被測接頭上用法碼或測力計根據線束粗細加規定的靜拉力，歷時10s后觀察之。{n-{}Y.-

2. 4電壓降試驗：電壓降測定應在完成耐潮試驗后進行。q 5W'P>

3 汽車用蓄電池電線束接頭應滿足：QC T 29013-91 汽車用蓄電池電線接頭型式、尺寸和技術要求。該標準主要規定了蓄電池電線束與電瓶正、負極接線柱連接的接頭尺寸規格。EDQJ>c

4 QC/ T 417.1-2001車用電線束插接器+=k|(8Js-#

本標準對汽車部分的電線束插接器進行了專業術語的定義，規定了試驗方法和一般性能要求。19u? ^w

5 整車線束中的重要部件配電盒應滿足：QC /T 707-2004車用中央電氣接線盒技術條件。p,8Z{mLn

5．1接線盒為連續定額。應能在-40℃～70℃(駕駛室內)、-40℃～110℃(發動機罩下)的溫度范圍內正常接通、斷開，其儲存溫度分別為-40℃～90℃(駕駛室內)、-40℃～130℃(發動機罩下)。_MEv *Q@o

5．2各種型式試驗試驗項目、要求及試驗方法如下：`@-D4?8_

eFI4(YB-|Z o_7 6 電線束做為整車線束的主要材料應滿足：QC /T 730-2005汽車用薄壁絕緣低壓電線。線束應符合以下主要性能：gu [dw3L

6．1 電氣性能，包括：導體直流電阻、絕緣缺陷、耐電壓、體積電阻率。30E v[1]"

6．2 物理機械性能，包括：耐高溫壓力、剝離力試驗。k#*yhG,]'

6．3 耐低溫性能，包括低溫卷繞、低溫沖擊試驗QS*cd|7J;

6．4 耐磨性能試驗'a^tL[rLP1

6．5 耐熱性能試驗，包括短期老化、長期老化、熱收縮、熱過載試驗。= L),V~b[1]

6．6 耐環境和化學品性能，包括：ZCFf@2&z8(參數|圖片)

6．6．1 耐液體試驗：電線應進行耐汽油、柴油和機油試驗；fR%1FXpK&

6．6．2 標志耐久性試驗：電線上的標志應能經受耐久性試驗。試驗后所有電線標志應保持清晰；D8 AIV K]

6．6．3 耐臭氧試驗：電線應能經受192h耐臭氧試驗不開裂；g)?g7{&?>?

6．6．4 耐熱水試驗：電線應能經受耐熱水試驗不開裂，其絕緣體積電阻率應不小于109n.mm。再經受1min 1 kV (均方根值)耐電壓檢查應不擊穿；|EVa[

6．6．5 耐交變濕熱性試驗：卷繞后的電線應能經受交變濕熱試驗而不開裂，再經受1min 1kV(均方根值)耐電壓檢查應不擊穿。F0(參數|圖片)'A/T 'ht

6．7 抗延燃性能試驗：電線應進行抗延燃試驗，移去火焰后應在70s內自行熄滅，在試樣上端應保留最少50mln未燃絕緣體。
