一、端子壓著的三要素

端子壓著的三要素分別是：電線和端子的關系；端子和連接器的關系；端子和配套端子的關系。

電線加工線束品通常是由兩端端子或連接器組成。線束組裝的目的是為了電氣導通，端子的三要素缺一不可，否則電流就不能正常流通。

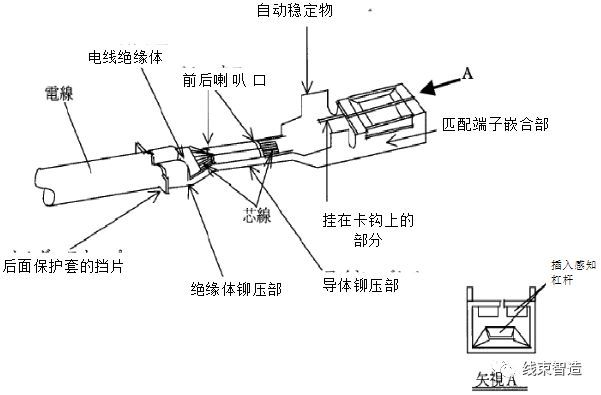

端子各部分名稱：

（一）電線和端子的關系：

1、電線尺寸和端子的適用尺寸是否一致。

2、導體鉚壓部位長度和電線剝皮尺寸是否一致。

3、剝皮處的芯線是否有傷、斷的現象，如有斷線情況時要聽從上級指示。

4、壓著機壓端子時導體高度是否在指示值的公差之內，在指示值的中間壓著。

5、絕緣體壓著部與導體壓著部之間有無芯線飛絲。

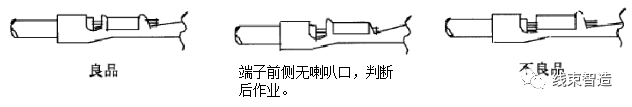

6、喇叭口是否在兩側，如果在一側時，一定要在絕緣側。

7、絕緣體和芯線的露出

如果剝皮尺寸符合要求的話，絕緣體包膠、芯線露出過長、芯線未露出等與作業方法有關。

絕緣體壓著部和導體壓著部之間，最好絕緣皮與芯線露出各占一半。

導體鉚壓前端芯線露出要適當不可過長。（過長導致：插入連接器時易被拉出）

8、絕緣體鉚壓部位、導體鉚壓部位不能變形。

（1）裸壓端子的壓著不良現象及其原因

① 前端芯線露出只有0.5mm以下，或一點也沒出來。

原因：① 電線剝皮不足；② 電線插入不足。

② 不足1.4mm2時，前端芯線露出1mm以上。

原因：① 電線剝皮過長；② 電線插入過長。

③ 不足1.4mm2時，端子和電線之間有1mm以上的空隙。

原因：① 電線插入不足；② 電線剝皮過長。

④ 壓痕偏離弧的接縫線中間。

原因：端子沒放好

⑤ 壓痕在弧中央部往后偏離弧的斷面。

原因：端子沒放好

⑥ 端子和被覆間芯線飛絲。

千分尺的使用前注意事項：

1.是否歸零；2.千分尺在校驗有效期內；3.各部分有無破損；4.微分筒轉動時有無阻力；5.數顯是否清晰。

（二）端子和連接器的關系：

1、卡鉤，擋鉤有無變形。

2、導體壓著前端芯線露出過長。

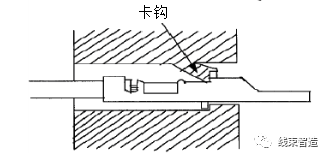

導體壓著前端芯線露出過長，插入連接器時就不能伸到連接器的卡鉤上，導致電線從連接器中拉出特別是電線規格為2SQ、3SQ的要注意。

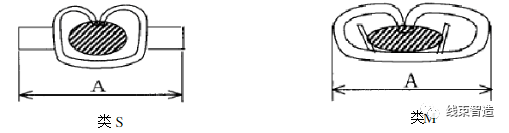

3、絕緣體鉚壓的形狀。

保護套的寬度和絕緣A尺寸要注意。

用不配套壓著模具壓著時要特別注意，在沒有經過相關部門和廠長確認情況下，禁止作業。

4、自動穩定物變形。

自動穩定物變形會插不進連接器、裂開，不同和連接器吻合。

（三）端子和配套端子的關系：

1、端子嵌合變形。

S.W感知桿的張開是否正規。S形有0.8和0.6，要特別注意。

L形相當于感知桿的東西是另外插進去的，要確認是否是正規品。

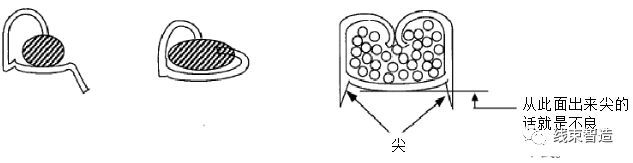

2、確認切下的料帶有無過長、料帶有無過短、料帶有無尖狀等現象。

3、端子前端是否變形。

插入連接器時，端子變形會導致與相應匹配的端子不能嵌合，或多數連接器排列不好會導致被匹配端子壓到，引起鎖的脫落。

二、丸型端子壓著作業一般注意事項：

1）要用符合指定電線及端子型號的壓著端子。

2）確認端子弧長影響電線剝皮。

3）剝皮長度制定要用如下確保尺寸。

4）一定要使用配套的端子壓著工具，如果選擇不配套的工具，一定需要經過上級確認再進行。

5）用錯剝皮機或剝皮鉗的刀口時，要重新更換正確的，并檢查剝皮狀態。

6）工具最重要的部分是凹模部，避免弄傷生銹等，使用后用軟布等在上面沾上防銹油好好保管。還有動作部，壓著裝置等也要上潤滑油。

1、壓著導致的變形

1）電線要和端子平行接線。

2）端子本身有大的彎曲變形。

2、壓著位置

1）裸壓著時，壓痕要在中間部，并在弧的接縫處的中間。

2）帶絕緣管的壓著端子，狀態正常。

3、端子和電線的關系

1）壓著前端露出芯線的尺寸要適量。

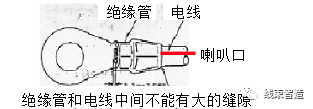

2）端子口與剝皮口之間不能有大縫隙。

三、壓著進行的電氣回路接續的要點

1、壓著接續部

1）電線和端子接觸面必須比導體斷面面積大；

2）不能逐年發生狀態變化；

3）壓著作業要穩定；

4）壓著不良現象要從壓著后的外觀上能夠看出來。

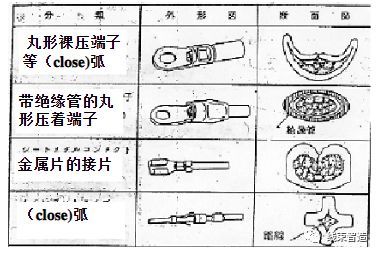

2、壓著部依形狀分類，壓著接續分類方法，有的是按用途、形狀或材質分的。

四、壓著理論OPEN弧和CLOSE弧兩者的終端部分都是分為密集形和分散形。

1）、密集形的壓著動作將全部導體都向中央壓縮。

2）、分散形使導體分散，向?qū)w的內側壁方向壓縮。
