我先做個自我介紹：我曾在一家大型德國連接器公司工作，現任雇主是從前任雇主剝離出來并與之保持密切“聯系”的一家公司。我之前寫了兩篇博文：“哪種PCB連接器最好?”，和“不尋常的連接器”，記錄了多年來我在工業領域的幾個項目中用過的連接器。

這里我還要提醒一下各位：可以將兩根電線接在一起，并不是說就應該將它們接在一起。電線的規格和形式(即實芯線與絞合線)通常會不同;最細的電線必須能夠承載電路的最大電流;而且，兩根電線之間的連接會產生一個較大的串聯電阻，特別是當連接不好時，在極端情況下，接頭可能發燙。

電線的連接應根據電壓和電流要求符合一定的標準。標準的存在總有它的道理，如果忽視，就可能帶來危險 —— 有時甚至以意想不到的方式。例如，一位朋友以最低的價格讓承包商安裝了一些射燈，后來發生了一起與此無關的火災，但保險公司卻拒絕賠償，原因是射燈的安裝不合要求。這個教訓得記住......

直插式連接器

若想連接多個不同的電路，可以選擇直插式連接器，如圖1所示。

圖1：ALtech雙極“Eurostrip”HE4WPR / 02。(圖片來源：Digi-Key在線目錄)

然而，直插式連接器這個題目太大，在這里就不深入討論了。

接線螺帽

接線螺帽(圖2)顏色和尺寸有多種。你家里可能就有幾十個這樣的接線螺帽藏在墻里面。接線螺帽的圓錐頭是絕緣體，里面是螺紋。

圖2：接線螺帽Molex 0191600039(圖片來源：Digi-Key在線目錄)

剝?nèi)ル娋€兩頭的外皮，插入絕緣錐中，然后擰緊。事實上使用接線螺帽可以將規格很不匹配的電線接在一起，也可以將實芯線和多股線接在一起，還將兩根、三根甚至四根電線接在一起。如果電線的裸露部分位于絕緣錐內，就可以保護完全隔離。然而，如果接頭本身不是很緊固，拉牽力就能讓它分開，所以需要考慮應用中是否會產生機械拉力。好的方面是可以把它擰開，然后進行修正。

有一種使用小金屬帽而不是絕緣錐的接線螺帽，價格很便宜。使用方法是先插入電線，然后將它們壓接在一起。

鏟型端子

熟悉汽車配線的人都知道鏟形端子(圖3)，這些端子壓接在剝?nèi)ネ馄さ碾娋€上。

圖3：鏟形端子。絕緣部分的顏色表示要使用的電線規格。絕緣有很多種，從沒有到完全覆蓋， 制造商也有很多。圖中所示為Panduit DNF18-250-M。(圖片來源：Digi-Key在線目錄)

大多數情況下，鏟形端子的刀片部分連到繼電器或其它器件，然后將鏟子壓在上面。不過，也可以找到“浮動刀片”與“浮動鏟子”匹配(圖4)。

圖4：浮動刀片端子。絕緣部分的顏色表示要使用的電線規格。絕緣有很多種，從沒有到完全覆蓋，制造商也有很多。圖中所示為Panduit DNF14-250FIM-M。(圖片來源：Digi-Key在線目錄)

應該注意將接點完全隔離。雖然有時候這可能很困難(與所有鏟形連接一樣)，但可以將連接兩邊分開。

對接接頭

它們使用的絕緣顏色編碼和壓接工具與鏟形端子相同，所以對接接頭(圖5)與鏟形端子通常出現在制造商的同一產品系列中。

圖5：對接接頭。這是Phoenix Contact的3240061。(圖片來源：Digi-Key在線目錄)

這只是一根金屬管(有時是絕緣的)，將電線的一端剝?nèi)ネ馄?，放入管的一端，壓接，然后用同樣的方法將另一根電線壓接在管的另一端。

子彈頭連接器

上面提到的對接連接是永久性的，還有一種連接是介于對接連接和飛刀連接之間的，通常被稱為“子彈頭”連接(圖6)。

圖6：子彈頭連接器對。左邊是Panduit EBV18-4MB-Q，右邊是Panduit EBV18-4B-Q。注意這種特殊組合是不絕緣的。當然，有些型號可以滿足這一需求。(圖片來源：Digi-Key在線目錄)

子彈頭連接器包括子彈形狀的金屬頭(同樣用絕緣部分的顏色表示要使用的電線規格)，電線被壓接到一端，然后將子彈頭插入一個類似的管中。

電線接頭連接器

如果你只是想把電線接到現在的電線上去，就可以切斷電線，進行三向連接。我也只能接受這種很不文雅的做法了，剝掉電線的一小部分絕緣層，然后裹住/焊接抽頭。這里要介紹的是一種更好的方法，叫做電線接頭連接器(圖7)。

圖7：3M Scotchlok 560電線接頭連接器。(圖片來源：Digi-Key在線目錄)

這種連接器有兩個通道。將主電線伸入一個通道，將抽頭(未剝外皮)伸入第二個通道，然后閉合組件。這時可能需要一把老虎鉗來使金屬刀片穿過兩根導線的絕緣層(這種方法稱為絕緣位移技術，或IDT)，金屬刀片固定在適當位置，將電線短接在一起。

帶IDT的對接接頭

采用IDT之后，還有一些對接接頭可以給我們帶來便利，如圖8所示的Keystone i-Clamp。

圖8：采用絕緣位移技術的Keystone 8377單線對接接頭(圖片來源：Digi-Key在線目錄)

最后是Wago的產品，剛在我的桌上發現的(圖9)。它是一個連接塊，有不同的型號，可容納兩到五個導體。剝?nèi)ネ馄さ碾娋€通過操作桿固定到位，若想斷開連接也非常容易。

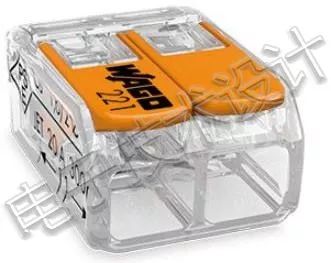

圖9：Wago 221系列連接塊。(圖片來源：Wago)

Wago提供了一個基座來固定連接塊，一些型號還含有一個用于測量的探測接入點。

在上面提到的這些有趣的連接方法中，我會說接線螺帽用得最多。EDN的讀者朋友，您通常用什么方式接線呢?期待您的留言。

網友@ David Ashton：

- Eurostrip - 我們習慣稱之為“巧克力條”，即使它是由軟塑料做成而且不能折斷。之所以這樣叫，我覺得是因為它看起來像巧克力那樣一段一段的。

- 接線螺帽 - 我們有過一種陶瓷接線螺帽，螺紋鑄在陶瓷上，這挺可怕的。我也有過一些塑料接線螺帽，末端嵌了一條金屬彈簧，它們很棒，絕對可靠。

- Wago - 我喜歡這種杠桿式連接器，我最近在PCB上采用了這種連接器而不是常見的螺紋接線端子。螺紋類型也行，但是可能需要與孔的大小相配的螺絲刀 :-)

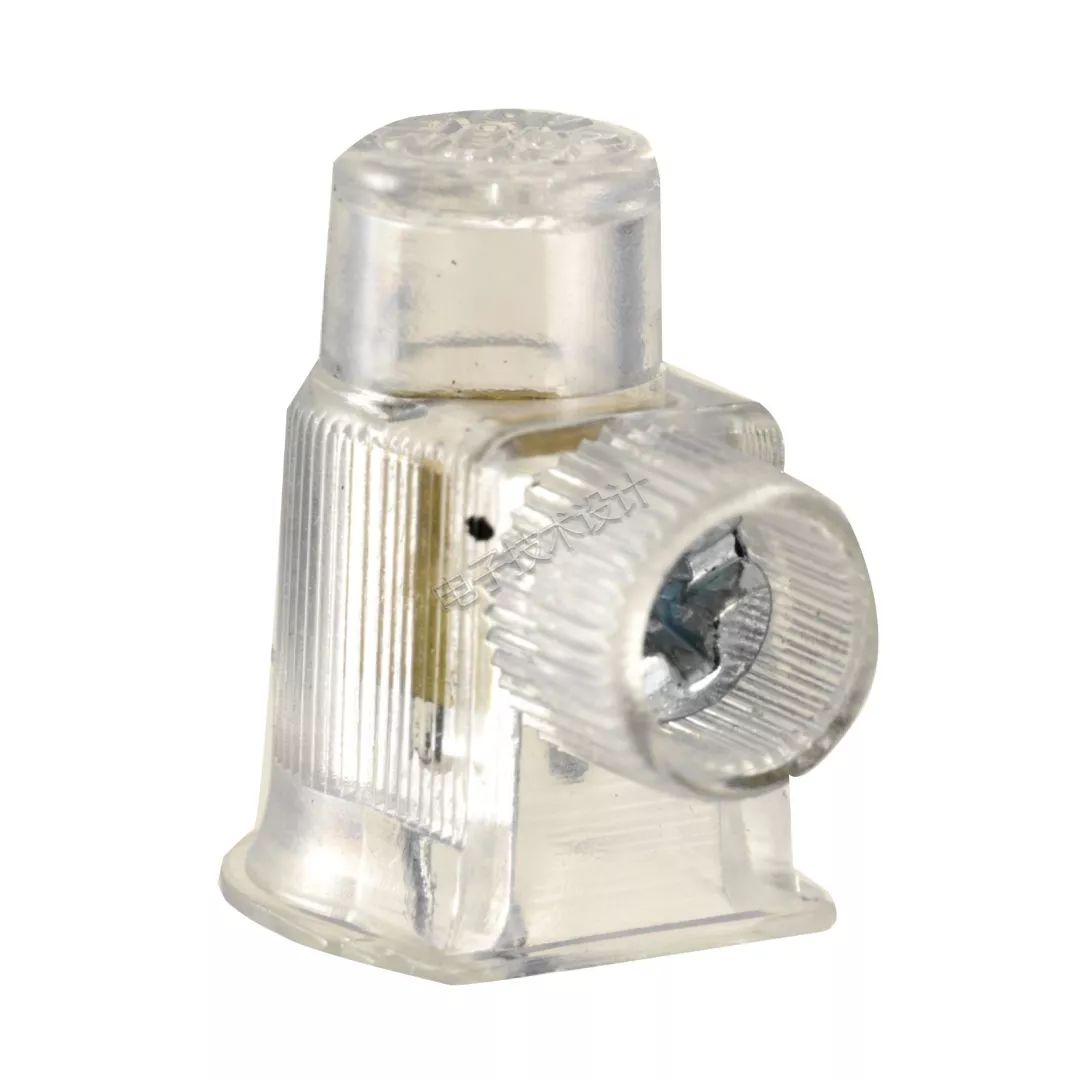

- 我也非常喜歡單端螺紋連接器，它是介于eurostrip和接線螺帽之間的一種連接器：

這種連接器的實際長度約1/2至3/4英寸。將電線(最好是絞在一起)穿到底部并擰緊螺絲。我一直以為它們是PB連接器，不過從網上了解到，PB連接器與其相似卻是壓接類型。我最近買的升降機出了故障，就是因為一個連接器松了......
