一、概述：

本溫升測量儀是根據GB4706.1，GB2099.1，GB16915.1等標準相關條款要求和客戶提供的技術要求設計的，專門用于檢測各種零部件或產品中某點的溫升，該測量儀外型美觀，體積小，布局合理，測量精度高，使用維修簡單方便等優點。

二、結構：

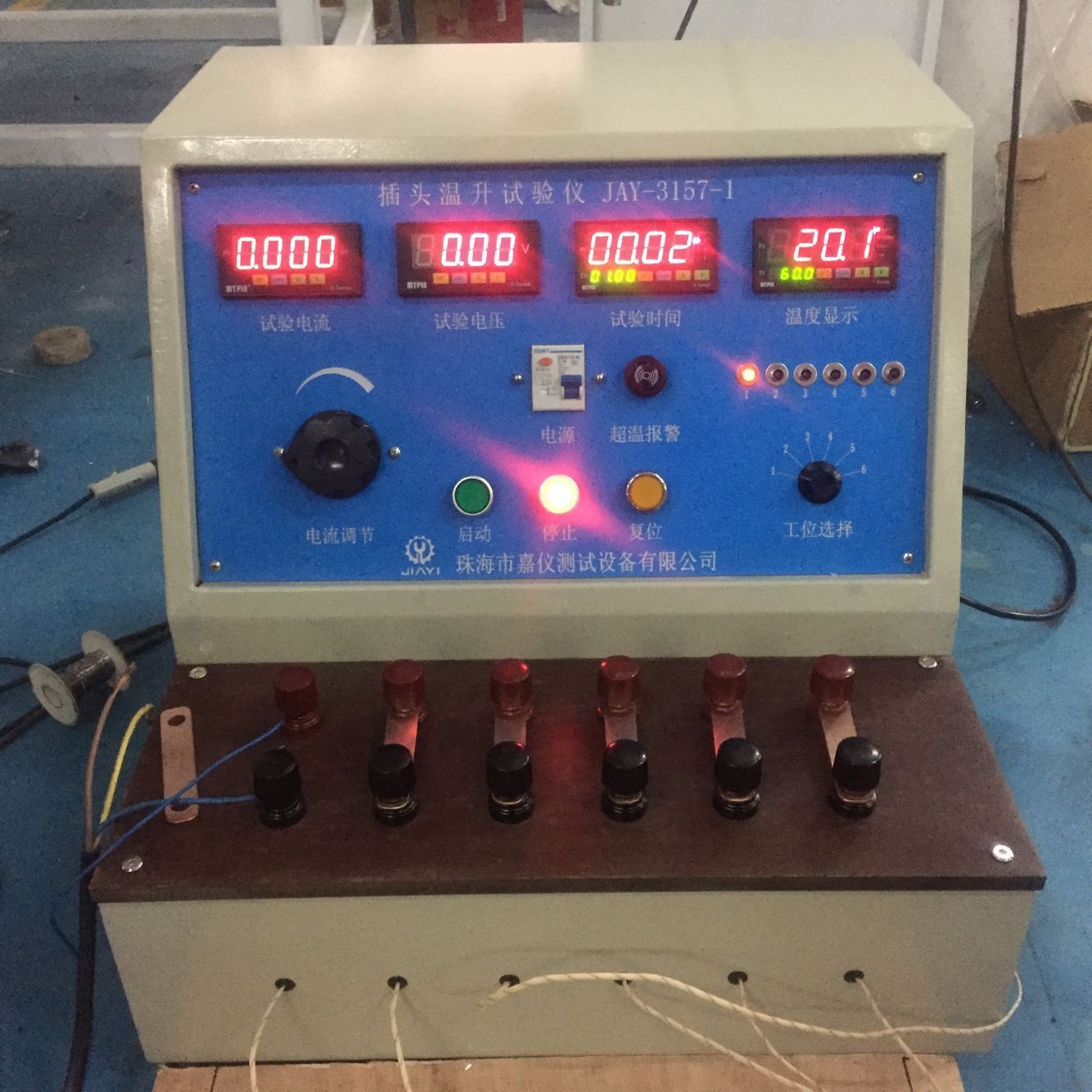

采用臺箱式結構，鋁合金型材作框架、噴涂側板組合。正面為控制面板，采用鋁板蝕刻工藝并著色工藝而成，外型美觀，經久耐用。上有電源開關、產品通電電流顯示儀表、溫度儀表及傳感線插座、定時器、負載電源輸出開關、狀態指示燈、電流輸出及停止按鈕、電流調節旋鈕、電流輸出接線柱等，

三、主要技術指標及使用環境：

1、使用電源：帶地線單相AC：220V±10%／50Hz；

2、儀器功耗：≤500W；

3、電流量程：1～40.0A可調；

4、數顯電流值：精度±0.5%FC±2d；

5、數顯通電時間：量程0～99.99s～99.99m～99.99h可選擇，時間到達報警；

6、使用環境溫度：+5～+40℃、濕度： ≤90％RH、無劇烈搖動、塵埃、無電磁干擾、爆炸性、腐蝕性空氣的場所。

7、外型尺寸：寬（550mm）×深（360mm）×高（230mm）

8、重量：約20kg

四、試驗方法及步驟：

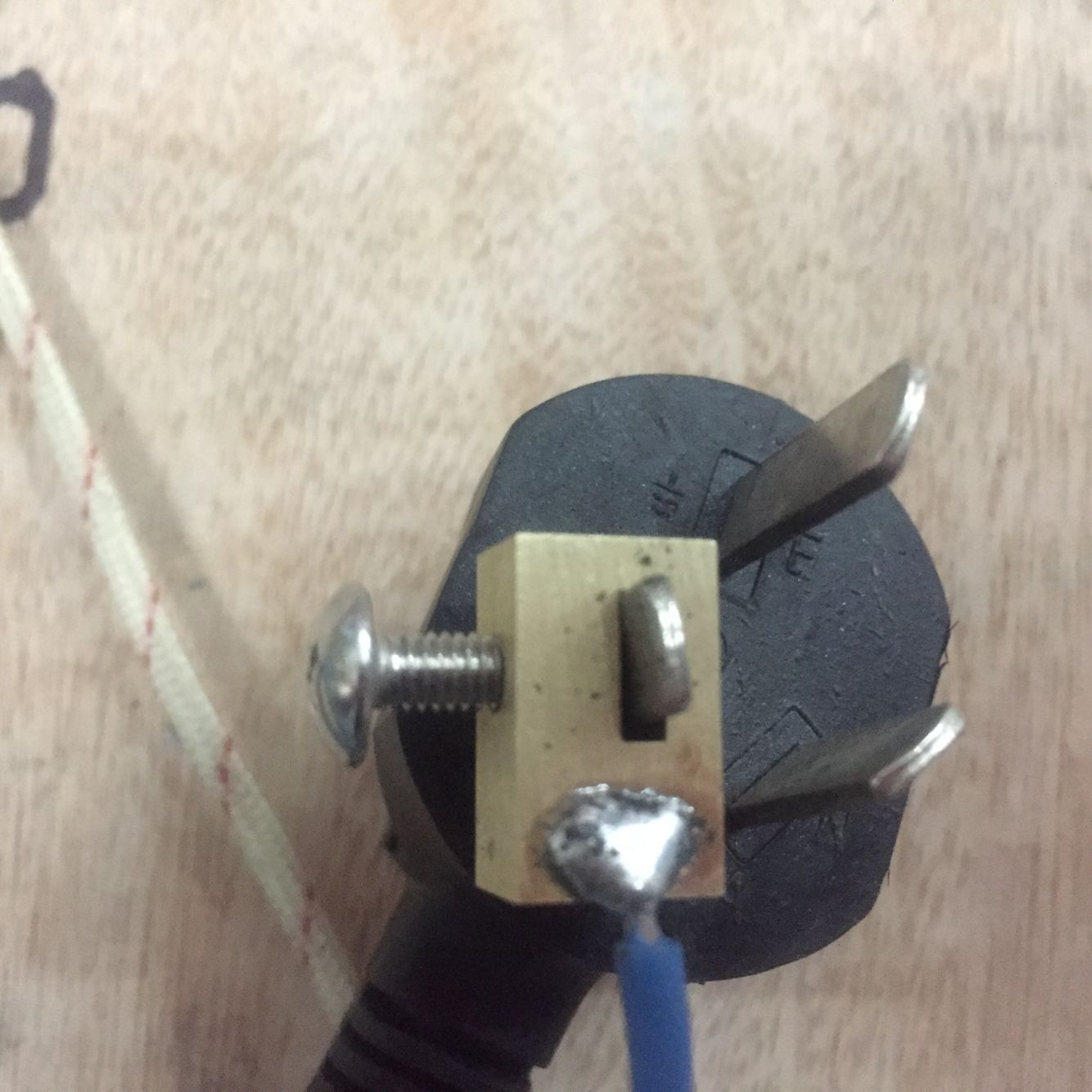

1、紅、黑端子為電流輸出/輸入端，與測試開關的兩端可靠連接，并將需要測量溫度的點與對應熱電偶連接。

2、打開電源開關，按下測試鍵之前確保電流調節旋鈕逆時針調到底；按下測量按鈕，慢慢順時針旋轉電流旋鈕，達到電流表顯示為測試電流值。

3、連續通電1小時以上（本機自帶可預置的定時器，達到規定時間自動報警），觀察對應熱點偶的溫度，算出溫升值。

4、按下停止按鈕，測試完畢。
