全自動排線端子機是一種常見的線束加工設備，也被稱為全自動端子機，一個新的設備具備有送料、裁線、剝線、打端、沾錫、穿膠殼、穿烘熱縮管等多功能集合于一體，人性化、智能化的高端技術產品，適用于大，中，小企業，節約人力成本?，F在通過安裝卡模及刀片和作業步驟兩大模塊進行學習，希望對大家以后在使用全自動排線端子機的過程中能有所作用。

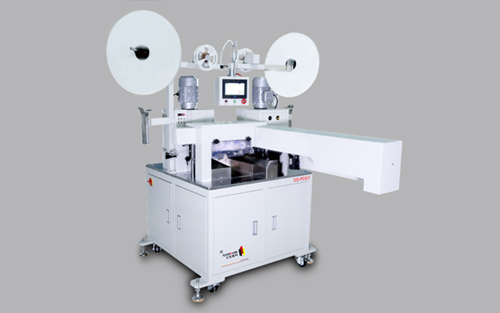

▲圖為 SS-PD排線雙頭壓端子機

一、安裝卡模及刀片

1．關閉電源開關,使端子機處于手動狀態.

2．御下原機臺的端子刀模,清理機臺及周圍環境衛生.

3．打開電源開關,檢查電路有無問題,腳踏板裝置是否良好.

4．使用調模工具(六角套筒扳手),使端子機處于閉合狀態.

5．領取合適的端子刀模(分清內外刀片及喇叭口方向),換裝后,鎖緊固定螺絲.

6．使用壓力旋鈕,調整上下刀模之間的鉚合壓力.

7．用手扳開彈力壓板,把端子放入槽內,并推送到位.

8．打開電源開關,使端子機處于自動狀態.

9．根據送料行程,調整端子機送料距離.

10．用手動使端子機鉚合空端子,并檢查端子鉚合狀態.

11．踏動腳踏開關,使端子鉚合.

12．檢視鉚合后的端子,外觀及機械拉力(參考附表)是否符合要求.

13．放入待制品,試鉚合10-15PCS,檢視外觀及機械拉力,符合要求后進行批量生產.

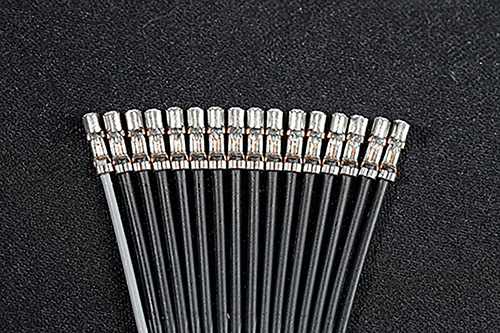

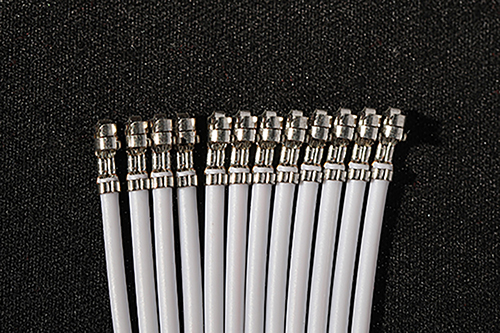

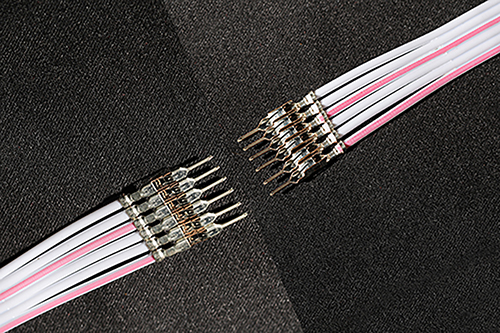

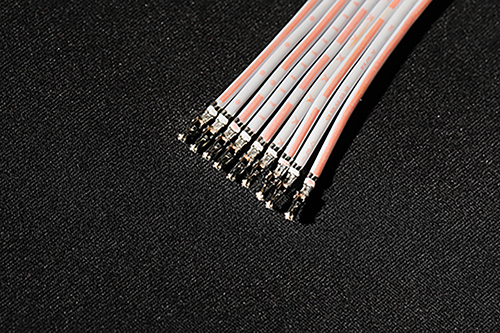

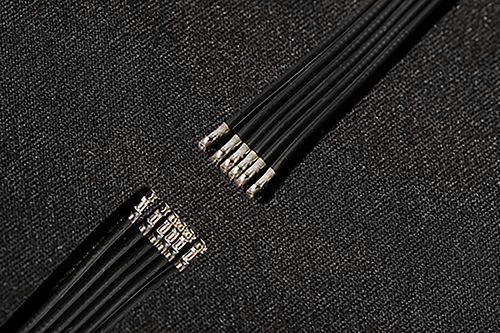

▲圖為 SS-PD排線雙頭壓端子機所生產出的端子實拍

二、作業步驟:

1．上班前首先檢查各開關是否異常。

2．按下調模按鈕用板手先手動搖一圈，取出端子看是否有包膠不平，有無喇叭口、包膠及包芯高度是否符合要求。
