導線，一般由銅或鋁制成，也有用銀線所制，用來疏導電流或者是導熱。導線連接是電工作業的一項基本工序，也是一項十分重要的工序。導線連接的質量直接關系到整個線路能否安全可靠地長期運行。導線連接的基本要求是連接后連接部分的電阻值不大于原導線的電阻值，連接部分的機械強度不小于原導線的機械強度。今天興福園電力就給大家介紹一些常用導線連接方式及圖解。

常用導線的連接方式

(1)單股銅導線的直接連接

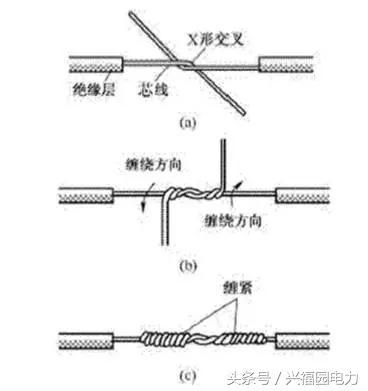

①小截面單股銅導線連接方法

先將兩導線的芯線線頭作X 形交叉，再將它們相互纏繞2 一3 圈后扳直兩線頭，然后將每個線頭在另一芯線上緊貼密繞5 ~6 圈后剪去多余線頭即可。

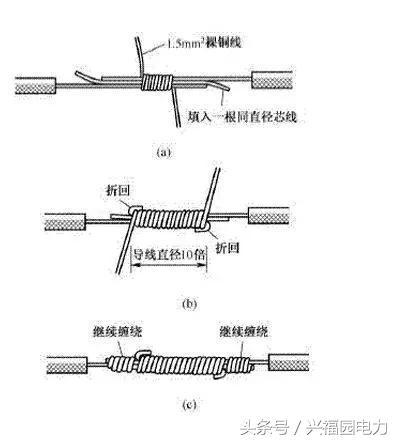

②大截面單股銅導線連接方法

先在兩導線的芯線重疊處填入一根相同直徑的芯線，再用一根截面約1.5mm2 的裸銅線在其上緊密纏繞，然后將被連接導線的芯線線頭分別折回，再將兩端的纏繞裸銅線繼續纏繞5 一6 圈后剪去多余線頭即可。

(2)單股銅導線的分支連接

將支路芯線的線頭緊密纏繞在干路芯線上5 ~8 圈后剪去多余線頭即可。對于較小截面的芯線，可先將支路芯線的線頭在干路芯線上打一個環繞結，再緊密纏繞5 ~8 圈后剪去多余線頭即可。

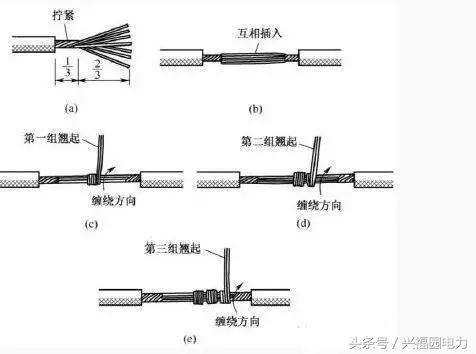

(3)多股銅導線的直接連接

首先將剝?nèi)ソ^緣層的多股芯線拉直，將其靠近絕緣層的約1 / 3 芯線絞合擰緊，然后將其余2 / 3 芯線成傘狀散開，另一根需連接的導線芯線也如此處理。接著將兩傘狀芯線相對著互相插入后捏平芯線，然后將每一邊的芯線線頭分作3 組，先將某一邊的第1組線頭翹起并緊密纏繞在芯線上，再將第2 組線頭翹起并緊密纏繞在芯線上，最后將第3 組線頭翹起并緊密纏繞在芯線上。以同樣方法纏繞另一邊的線頭。

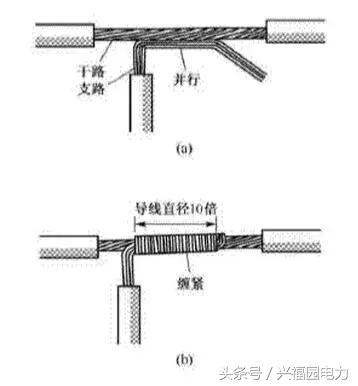

(4)多股銅導線的分支連接

將支路芯線90度折彎后與干路芯線并行 ( a ) ，然后將線頭折回并緊密纏繞在芯線上即可

興福園電力小貼士：低壓技術規程要求導線連接應符合的規定

1、刨切導線絕緣時，不應損傷線芯；

2、導線中間連接和分支連接應使用熔焊、線夾、瓷接頭或壓接法連接；

3、分支線的連接處，干線不應受來自支線的橫向拉力；

4、截面10平方及以下單股銅芯線，2.5平方及以下的多股銅芯線和單股鋁線與電器的端子可直接連接，但多股銅芯線應先擰緊掛錫后再連接；

5、多股鋁芯線和截面超過2.5平方的多股銅芯線的終端，應焊接或壓接端子后，再與電器的端子連接；

6、導線焊接后，接線頭的殘余焊藥和焊渣應清除干凈。 焊錫應灌的飽滿，不應使用酸性焊劑；

7、接頭應用絕緣帶包纏均勻、嚴密，不低于原導線的絕緣強度。
