高壓線束的整個設計過程包括：高壓配電盒設計、建立高壓線束拓?fù)洹⒏邏壕€束布置路徑細化、高壓線束導線選擇、連接器選擇、高壓線束原理圖繪制等。

需要注意的是，如下開發步驟并不是完全按順序開展的，而是一個相互交織，不斷往復循環，逐漸明確的過程。

線束設計流程/步驟

根據設計輸入，完成高壓線束的圖紙和數據，進而對實物零件進行試驗認可。在正式模具條件下生產的第一批樣品，線束供應商內部需要對其進行檢測。

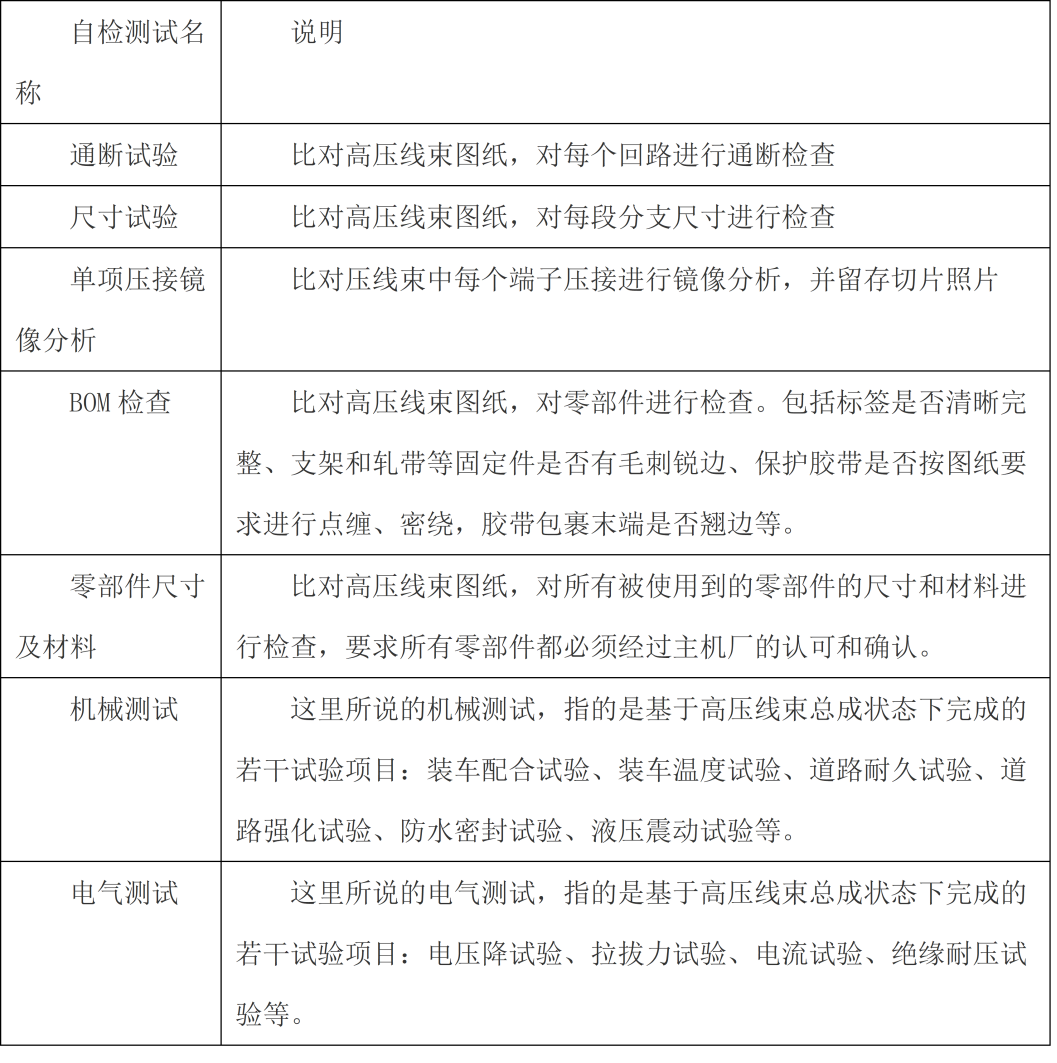

線束總成供應商完成內部自檢后，需向客戶提交自檢報告，報告內需包含但不僅限于如下測試項目：

產品檢驗項目

只有當高壓線束零件通過上述所有自檢測試項目并檢測合格后，線束總成供應商才能向主機廠提交總成零件試驗合格的結論。

在主機廠收到供應商針對線束總成的自檢報告后，在主機廠內部委托相關實驗室，將高壓線束總成搭載在整車上，完成一系列在整車應用層面的試驗，并獲取試驗合格報告。

作為組成高壓線束總成零部件，連接器、導線、端子、支架及其他固定用零件，都有自己的試驗測試清單，只有通過測試清單的零部件才能被使用。

同樣道理，當這些零部件組裝成高壓線束總成零件時，作為總成零件被安裝到車上后，同樣需要進行一系列帶載試驗來驗證高壓線束總成的各項指標是否滿足整車要求。

由于整車試驗資源有限，為了能夠讓高壓線束按時搭載在試驗用車上，按時完成測試項目，需要在開發設計工作前期獲取到整車試驗計劃，并將其列入高壓線束零件開發時間進度中。

需要在整車上進行的試驗內容包括但不僅限于：

• 高壓線束安裝試驗

• 8萬公里耐久跑車試驗

• 8千公里強化跑車試驗

• 整車密封防水/雨淋試驗

• 整車液壓振動試驗

• 整車涉水試驗

• 環境溫度試驗

• 整車碰撞試驗

• 整車電磁兼容試驗

• 整車電氣(電流、保護地/等電位接地電阻)測試

• 整車電磁兼容測試

高壓線束設計流程最終產出物包括，線束圖紙、線束數據、產品安裝描述說明、零部件及總成的試驗認可報告，以及按各主機廠要求的其他額外產出物。

1.   高壓線束圖紙

零件圖紙是零件開發設計最重要的產出物。所有和零件相關的技術狀態都應能從零件圖紙中獲取。它既是主機廠專業工程師對零件的具體定義和描述，又是線束供應商準備工裝模具、制作批量零件的依據，也是質保部門評價檢測零件是否合格的唯一標準。由此可見，零件圖紙所包含的內容應該越準確詳盡全面越好，任一信息的缺失，都會對最終的實物零件產生不可估量的影響。

零件圖紙應包含圖框、圖示、零件尺寸、連接器接線表、零部件標準、零部件方向等信息。

一般主機廠的零件圖紙都有固定格式的圖框和固定內容的圖框信息。主要包括圖紙比例、圖紙?zhí)?、圖紙頁面編號、圖紙(中/英文)描述、圖紙責任人、繪制圖紙的軟件版本、圖紙更改歷史記錄等。

圖示信息包含的內容比較多且雜，概括來說是一系列可以幫助讀圖人更好理解圖紙內容、了解零件特點、知悉零件制造方式的圖示文本。

這些標準具有普適性，不僅僅針對高壓線束，也同樣適用于低壓線束。

圖示信息包括但不僅限于以下內容：

1)   膠帶纏繞信息

2)   尺寸公差/元素說明

3)   圖紙?jiān)卣f(shuō)明

4)   連接器接線表

5)   零件尺寸要求

6)   零件方向要求

2.   高壓線束數據

高壓線束數據需要以三維數據的形式保存，一般采用UG或Catia軟件進行制作。如因電動汽車配置不同引起高壓部件安裝位置不同或連接器位置不同，那么需要針對每個組合配置的情況，有針對性地完成若干高壓線束數據。

高壓線束三維數據模型是高壓線束布置設計的重要產出物，也是產品安裝描述說明的重要輸入信息。

3.   高壓線束安裝描述說明

高壓線束安裝描述說明是對零件在某個特定區域的裝配進行詳細說明的一種文檔。其中應包含但不僅限于如下高壓線束的相關內容：高壓線束總成零件號、數量、安裝位置、裝配順序、固定扭矩、裝配時的注意事項等安裝過程中可能所需的全部信息。

高壓線束(產品)安裝描述說明主要的使用方是總裝流水線。流水線生產人員將使用該產品安裝描述指示的內容，將高壓線束安裝在車輛上。因此，若高壓線束有涉及安裝制造方面的任何更改，都應及時更新該安裝描述說明。零件狀態和安裝說明應實時相對應。
