隨著電氣和電子元件及子系統的使用越來越多，正確固定電纜是系統設計的一個重要方面，但經常被忽視。無論是在設備內部還是系統之間，確保電纜安全、安全和高效地布線對于設計的成功和使用壽命至關重要，尤其是在高振動和環境惡劣的應用中。

對于設計師來說，挑戰在于找到在抗拉強度、壽命、柔韌性、化學品、振動和紫外線 (UV) 輻射耐受性方面滿足應用需求的電纜扎帶，同時不會過度設計或損害完整性電纜的絕緣和內部結構。這需要分析多種類型的電纜扎帶和現在可用的各種材料，并區分它們，擔心選擇錯誤的電纜扎帶最終的成本可能比購買成本高得多。

為了減輕這些擔憂，設計人員需要了解電纜扎帶的細微差別以及如何使他們的選擇與應用要求保持一致。本文將概述電纜扎帶的注意事項、每種類型的優勢以及如何使用Panduit Corporation的實際示例有效地應用它們。

電纜扎帶，通常稱為 zip-tie 或 tie wrap，有多種長度、寬度、材料和顏色可供選擇。捆扎電線束時，系帶或膠帶部分應圍繞電線束，將松散的一端完全拉過鎖定機構并拉緊，直到帶子鎖定凹口牢固嚙合(圖 1)。　　

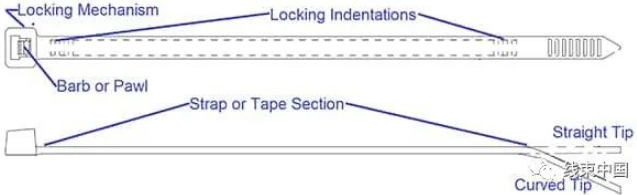

　　圖 1：典型的電纜扎帶，顯示用于固定電纜束的主要部件。(圖片來源：泛達公司)

電纜扎帶可以構造為單件，其中鎖定倒鉤模制成鎖定機構的一部分。相比之下，更高質量的領帶采用兩件式結構。在兩件式設計中，防腐蝕不銹鋼倒鉤嵌入鎖頭中，以抓住相對光滑的系帶表面。它旨在提供可無限調節的牢固鎖定，因為倒鉤不需要適合鎖定凹槽。

最大直徑規格表示扎帶可容納的最大直徑線束。捆扎應牢牢固定，不得過度擰緊和切割或磨損電纜絕緣層。使用的系帶長度應考慮額外的一點，以接合鎖定機構中的松散端。

包裹的強度定義為以磅為單位測量的環拉伸強度 (LTS)。LTS 是鎖定機構接合后可施加的最大力。最常見的領帶介于 18 磅和 250 磅之間。

LTS 取決于領帶的尺寸以及使用的材料。材料選擇主要受扎帶將經歷的環境操作條件的影響?？紤]因素包括：

它是供內部使用還是外部使用?

預期的溫度范圍是多少?

它會暴露在水、油、化學品或振動中嗎?

例如，Panduit 的PLT1.5M-M10電纜扎帶是該公司PAN-TY@PLT系列扎帶的一部分。該電纜扎帶系列是其最大、最全面的產品系列，提供多種顏色、材料和結構類型的扎帶。PLT1.M-M10 的標稱長度為 5.6 英寸(英寸)，額定最大直徑為 1.25 英寸，抗拉強度為 18 磅。系帶按其橫截面積分為超小型、微型，或中間。PLT1.M-M10 是一款微型領帶，采用一體式結構設計。它由尼龍 6.6 制成，適合室內使用。

如前所述，另一種常見的電纜扎帶設計包括兩件，帶有一個單獨的不銹鋼倒鉤，取代了單件設計中的模制尼龍倒鉤(圖 2)。　　

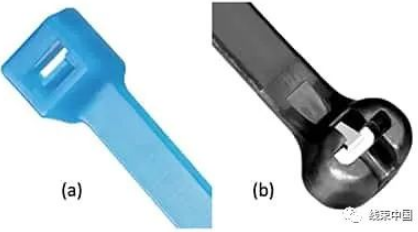

　　圖 2：帶有模制鎖定倒鉤的單件制造 (a) 與使用成型后插入的不銹鋼倒鉤的雙件制造 (b) 一起顯示。(圖片來源：泛達公司)

圖 2 左側顯示的水藍色電纜扎帶是 Panduit 的PLT3S-C76 — PAN-TY@PLT 系列的變體之一。它由乙烯四氟乙烯 (ETFE) 制成，適用于需要耐化學性、阻燃性和耐輻射性的應用。圖 2 右側的電纜扎帶是 Panduit 的BT4S-M0，它是DOME-TOP BARB-TY BT系列的成員，采用單獨的倒鉤制造。此外，該系列扎帶采用圓形頭部和圓形邊緣，可最大程度地減少電線絕緣層的磨損。黑色是通過在尼龍中添加炭黑而實現的，提高了對紫外線的耐受性，使這種顏色更常用于戶外應用。

電纜扎帶采用一系列特定于其預期應用環境的材料制造。基本系帶由尼龍 6.6 模制而成。尼龍 6.6 具有高機械強度、剛性、良好的耐熱性和合理的耐化學性。變體包括耐候、熱穩定和阻燃尼龍 6.6。

各種其他材料用于實現特定的公差。例如，DT8EH-Q0設計用于高強度以及耐沖擊、耐化學品、紫外線和天氣。它使用乙縮醛(聚甲醛，或 POM)，包括 Delrin 在內的一系列材料。它長 2.25 英尺 (ft.)，抗拉強度為 250 磅。這些電纜扎帶專為電力和通信行業的惡劣戶外應用而設計。

扎帶可以承受的溫度范圍主要取決于其結構中使用的材料。尼龍 6.6 的額定工作溫度范圍為 -76°F 至 +185°F。熱穩定尼龍 6.6 將范圍的上限擴展到 212°F。PEEK 具有最高的溫度耐受性，溫度上限為 500°F。

Panduit CBR1M-M是Contour-Ty系列的一部分，具有獨特的設計，可防止損壞電線絕緣層或電纜護套。它采用低調頭部設計，使用平行入口來限制鋒利邊緣的暴露并減少障礙，并在表帶外側具有鎖定凹痕(圖 3)。　　

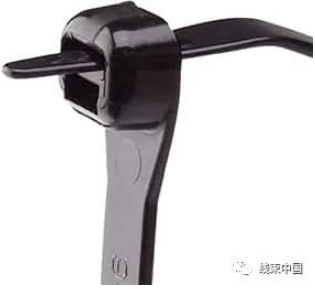

　　圖 3：Contour-Ty 系列使用鎖定機構，該鎖定機構設置為與帶部分成直角以平行插入，并在外部鎖定凹槽以防止絕緣損壞。(圖片來源：泛達公司)

HV9150 -C0直插式扎帶使用耐候尼龍 6.6。在機械方面，它采用雙楔設計的鎖定機構，可實現固定鎖定和靈活鎖定(圖 4)。　　

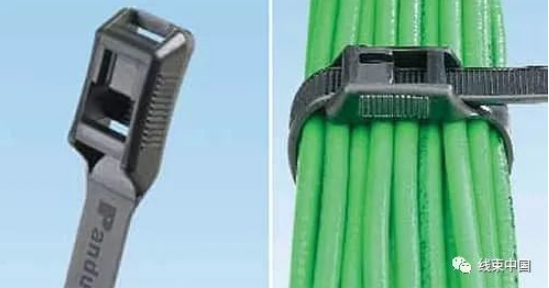

　　圖 4：HV9150-C0 采用直列式設計，可平行進入鎖定機構，以降低電纜束的高度。(圖片來源：泛達公司)

可釋放的頭部允許在最終鎖定之前臨時捆綁。壓痕模制在表帶的兩側，提供額外的鎖定強度和更大的靈活性。它的長度為 1.721 英尺，束直徑為 5.92 英寸，抗拉強度為 160 磅。

SST1.51 -M電纜扎帶長 5.3 英寸，抗拉強度為 40 磅(圖 5)。它設計為具有較小的頭部高度，適用于普通捆綁和通過面板應用。它的兩件式設計具有 Panduit 聲稱的業內最低的穿線力，并且比單件式設計輕 14%。此外，在最終拉緊之前，系帶是可松開的。　　

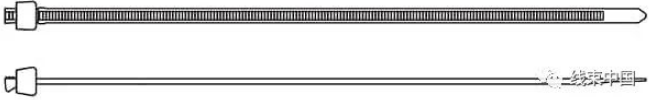

　　圖 5：SST1.51-M 兩件式設計使用浮動環將表帶鎖定在齒形楔上。在最終鎖定之前，可以通過將衣領向后拉并將楔形件彎曲遠離帶子來松開系帶。(圖片來源：泛達公司)

在大多數電纜扎帶的拉伸能力較低的情況下，Panduit ERT2M-C20的主體設計為靈活(圖 6)。　　

　　圖 6：ERT2M-C20 彈性電纜扎帶具有柔性帶，可防止過度擰緊。(圖片來源：泛達公司)

這種類型的扎帶設計為符合電線或光纜束，以防止過度擰緊。它還具有高摩擦系數，可夾住電線以防止橫向移動。這種可拆卸的扎帶長 8.5 英寸，抗拉強度為 18 磅。與該系列中的其他扎帶一樣，它具有 UL94V-0 阻燃等級 - 符合嚴格的電信可燃性要求 - 并且不含鹵素且無毒。

SG100M -M0適用于維護、維修和大修環境以及建筑行業的粗略安裝實踐(圖 7)。　　

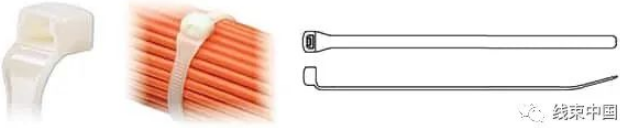

　　圖 7：SGM100M-M0 扎帶具有較低的安裝頭高度、喇叭頸和錐形尖端，便于穿線。(圖片來源：泛達公司)

它采用耐候性尼龍 6.6 制成，非常適合受到強烈紫外線照射的應用。它長 4.2 英寸，額定抗拉強度為 18 磅。其薄而寬的帶子設計用于靈活地緊緊抓住電纜束并減少橫向?qū)Ь€運動。

盡管電纜扎帶通常被認為是比較簡單的，但設計人員需要仔細考慮許多可用選項，以確保為應用使用最合適的扎帶。如圖所示，電纜扎帶的長度從英寸到數英尺不等，兼容各種環境，并具有許多功能以滿足各種應用的需求。
