汽車電器線路的配電裝置主要包括電路的導線、連接器、控制器件、保護器件和中央配電盒等，通過配電裝置可實現對用電設備的控制及保護。

汽車上使用的導線通常為低壓導線，為了便于辨別，導線采用了帶有顏色及輔助色的絕緣材料。導線、絕緣護套、接線端子等包扎成線束，連接電氣部件。連接器就是通常所說的插頭和插座，用于線束與線束或?qū)Ь€與導線間的相互連接。

紅色導線和藍色白條紋導線

點火開關是汽車電路中最重要的開關，是各條電路分支的控制樞紐。主要用來控制常用電器的電源電路和點火電路，另外還控制發電機磁場電路、儀表電路、起動電路以及一些輔助電器等。點火開關上有四個檔位，分別是LOCK（鎖止檔）、ACC（附件檔）、ON（運行檔）、START（起動檔）。

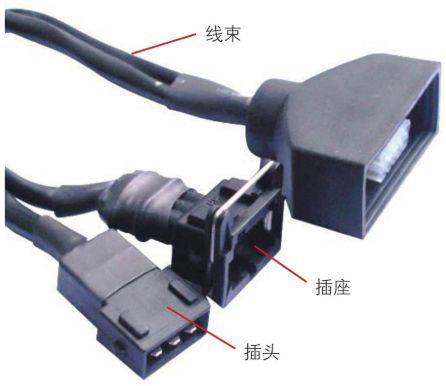

線束和連接器

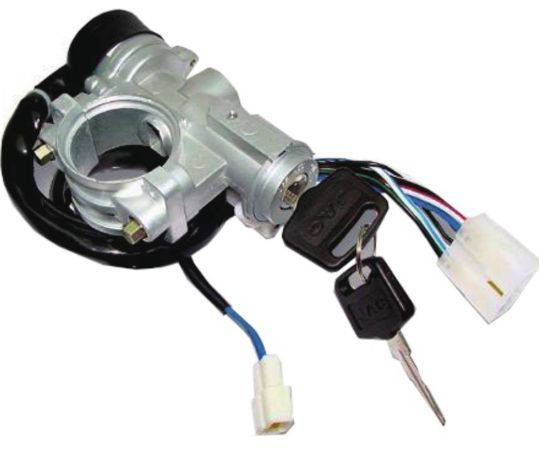

點火開關

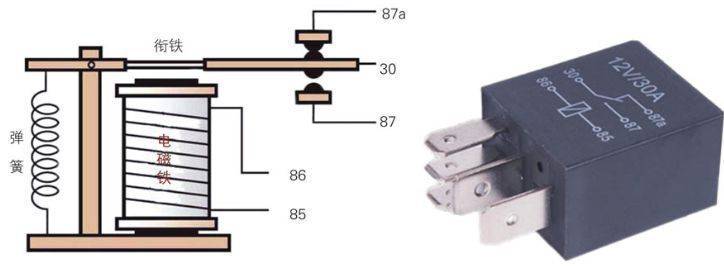

繼電器

配電裝置中控制器主要包括繼電器，通過流經開關和繼電器線圈的小電流，控制用電裝置的大電流。常見的保險裝置有易熔線、熔絲和斷路器等。汽車上用熔絲，要求流過的電流為額定電流的110%時不熔斷；流過的電流為135%時，在60s以內熔斷。熔絲和繼電器通常安裝在繼電器盒上。

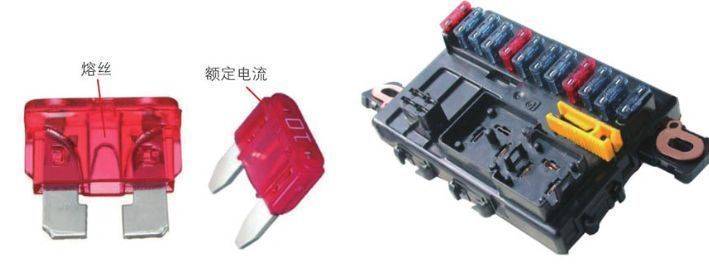

熔絲和繼電器盒
