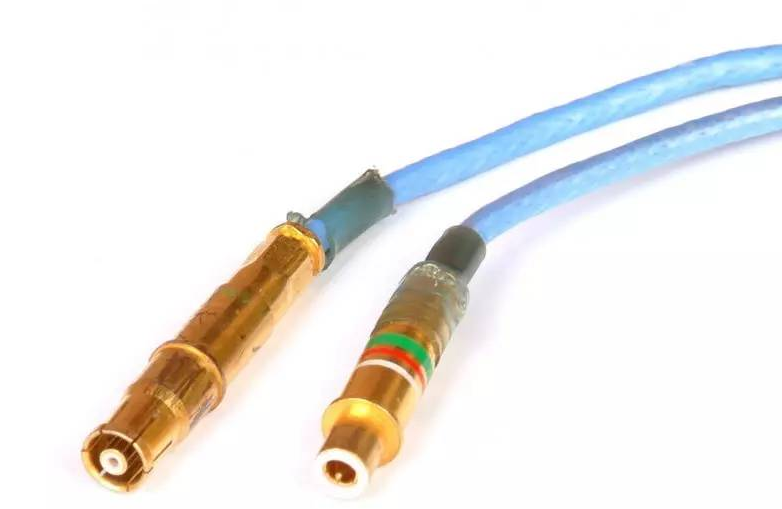

接觸件（contact）

電連接器完成電連接功能的核心部件。一般由陽性接觸件和陰性接觸件組成接觸對，通過陰、陽接觸件的插合完成電連接。接觸件可以是幾種合金中的任何一種材料制成，具體選擇要根據接觸件的類型，插拔的頻度以及連接器所工作的電氣條件和環境條件而定。

本期小航將按觸件插配部位

的彈性結構幾何形狀

對幾種常見的接觸件類型及

其特點進行介紹

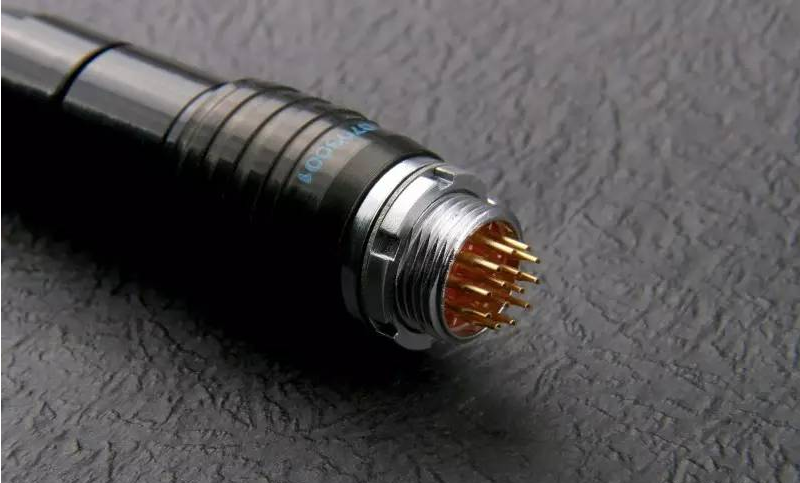

一、圓筒形接觸件

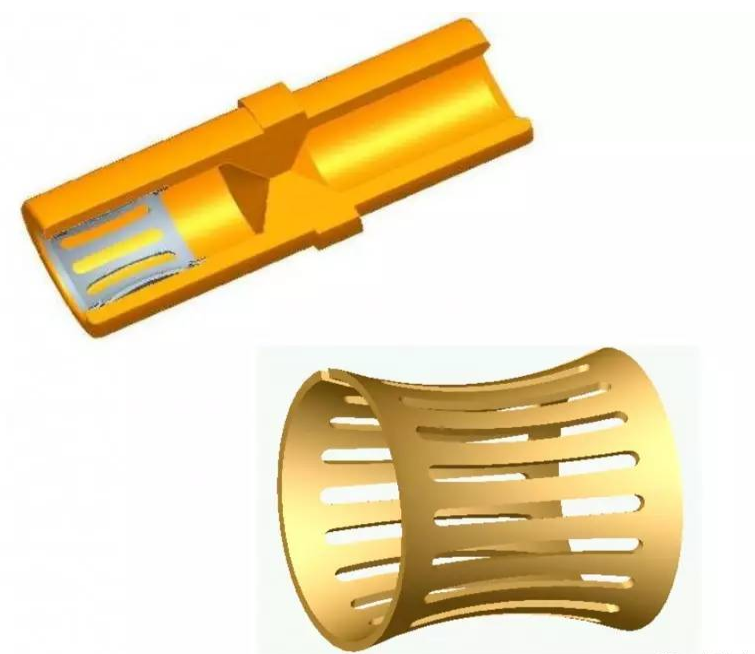

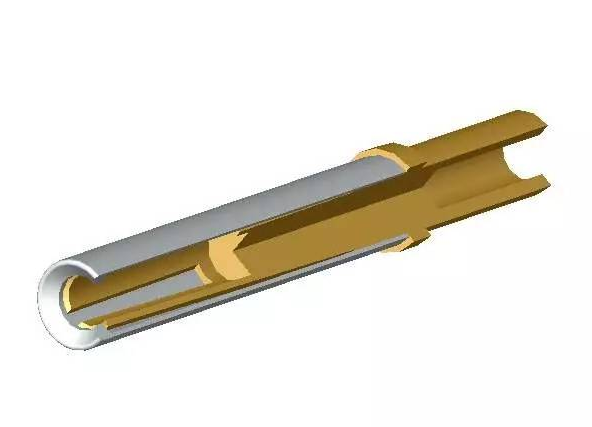

這種類型接觸件的陽接觸件通常為剛性插針，陰接觸件通常采用圓孔劈槽后套上不銹鋼外套，這種插孔稱為開槽套管組合插孔。還有一種較常用的是閉口簧片式插孔，在圓筒上開一個凹槽，在凹槽內部裝有彈性金屬片實現接觸，在插孔的前端有閉口式圓孔，以防止大直徑插針插入破壞簧片結構。圓筒形接觸件具有工藝簡單、生產效率高、使用范圍廣等優點。如小航的J599I、II和III系列圓形電連接器就是采用圓筒形接觸件。

二、單葉回轉雙曲面線簧插孔接觸件

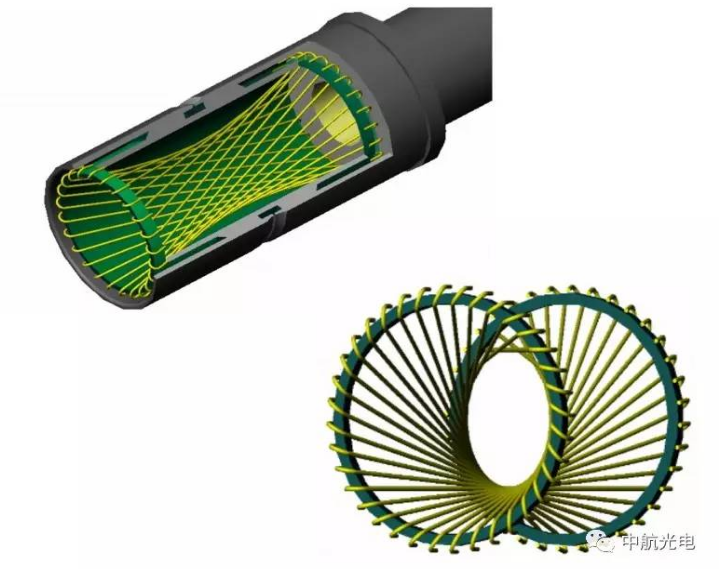

該插孔由內套、金屬絲、外套三部分組成。內套負責支撐金屬絲，若干根金屬絲沿內套縱軸向成一定夾角并拉直，其兩端彎曲溝住內套管兩端，就形成了兩端大而中間小的單葉回轉雙曲面線簧插孔，該插孔中均勻分布數根彈性金屬絲，所以相當于好幾對接觸件并聯使用，使可靠性大大提高。因此，插針與插孔是多線并聯接觸系統。該插孔接觸可靠性高，插拔力穩定，接觸電阻小，在各類插孔中失效率最低。如小航開發的LRM系列矩形電連接器，A950系列圓形電連接器就是采用線簧孔接觸件。

三、絞線（麻花）插針接觸件

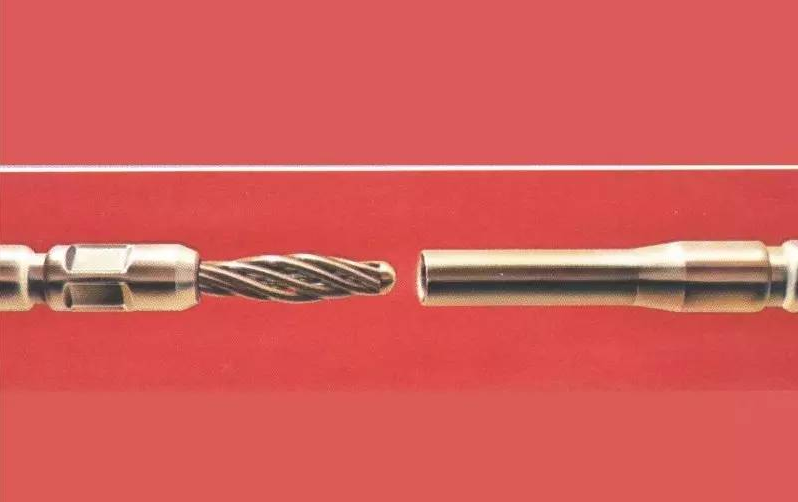

該插針與線簧孔剛好向反，它的插針為柔性的。絞線插針由內圈三根外圈七根銅絲采用不同螺距反向絞合，兩端焊接，插針中部凸起，凸起部分外切圓直徑大于插孔內徑，工作時，插針凸起部分受力產生壓縮變形和軸向旋轉伸長，并與插孔形成七點緊密接觸。具有良好的彈性和接觸性能，插拔柔和，耐振動，抗沖擊。該接觸件的最大特點是易實現高密度，目前最小間距為0.635mm。如小航開發的J70系列矩形電連接器就是采用絞線插針接觸件。

四、簧片式接觸件

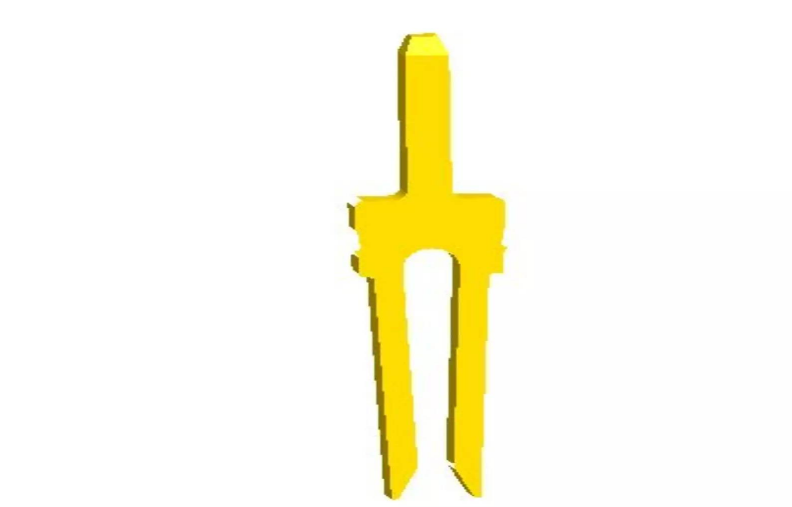

簧片式接觸件采用級進模沖壓成型，易于實現自動化，零件加工精度高。目前，該類彈臂簧片式接觸件常見的有音叉式插孔接觸件、方盒式插孔接觸件等?；善浇佑|件易于實現產品自動化裝配、批量生產，具有插拔柔和、使用壽命高、高可靠性等特點。

五、刷式接觸件

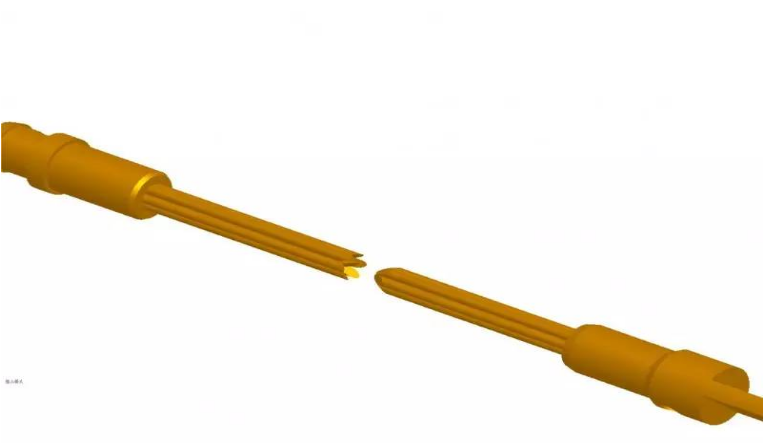

刷式接觸件由兩束金屬絲束插合形成電接觸界面，單束絲束通常由數根高彈性合金銅絲通過壓接或焊接等方式與端接后套形成永久性連接。刷式接觸件插合時形成的絲束接觸狀態與絲束插合前的相對位置有關，可最多形成幾十個接觸點。刷式接觸件具有插拔力低，通常小于0.5N；插拔壽命高，最低為兩萬次；高可靠性，接觸點數高，可耐受長時間微動等優點。如小航正在研發的BRM系列和BJ79系列電連接器就是采用刷式接觸件。

六、冠帶插孔

冠帶插孔由簧片和套筒組成，簧片為整體沖壓成型，套筒一般為機加。簧片材料一般為高彈性合金，允許帶電插拔。冠帶孔的優點是：成本低、壽命高、彈性好。如小航開發的CT75、YM、CT49、CZ35系列等都采用了冠帶插孔。

電連接器的主要功能就是保證電氣連接的可靠性，接觸件作為電連接器內部承擔電接觸功能的關鍵核心部件對電連接器的可靠性起著決定性作用。接觸件的可靠性取決于接觸件的結構設計、材料選用、工藝、制造、工作環境等諸多因素。

一個合格的電接觸件必須具備優良的接觸保持力、優良的導電性能、優良的結構和低成本這四個基本要求。
