端子位置的調整（直送料）

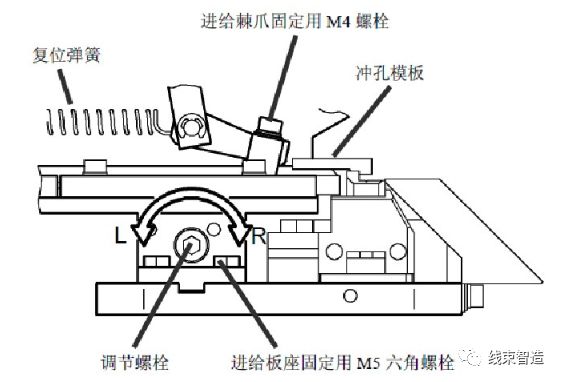

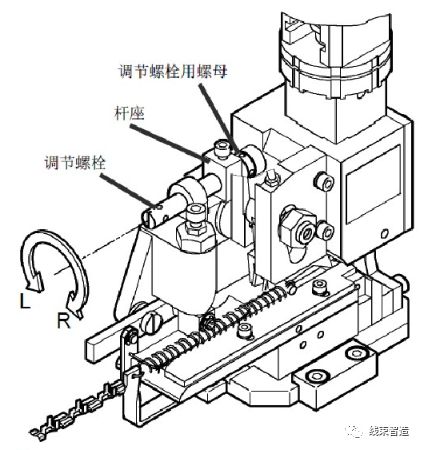

步驟1：將調節螺栓用螺母和桿座的M5螺栓擰開。在此若旋轉調節螺栓則送料爪為前后移動的狀態；

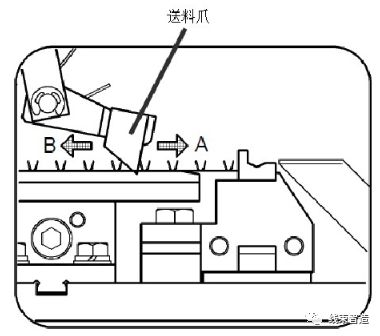

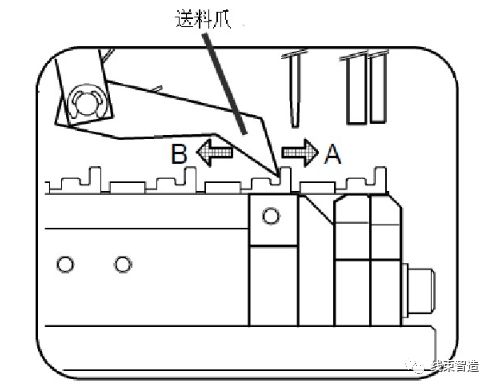

步驟2：端子進給不足時，將調節螺栓向L側（逆時針方向）一點一點地旋轉而使進給棘爪前進（下圖的A側），并在端子至正確位置時，將步驟1擰開的螺母、螺栓擰緊；

步驟3：進給超時時，將調節螺栓向R側（順時針方向）一點一點地旋轉，先將進給棘爪后退（下圖的B側）至進給不足的位置。將分離桿按下、壓墊抬高后，用手輕輕地拉回，之后再將壓墊降下并按步驟2進行；

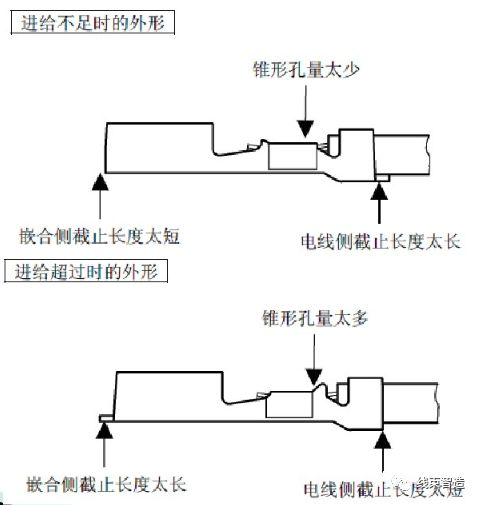

步驟4：確認壓接機用手動操作無異常后，打開壓接機電源用適當?shù)膲航痈叨冗M行壓接，并確認壓接外形。

端子位置的調整（橫送料）

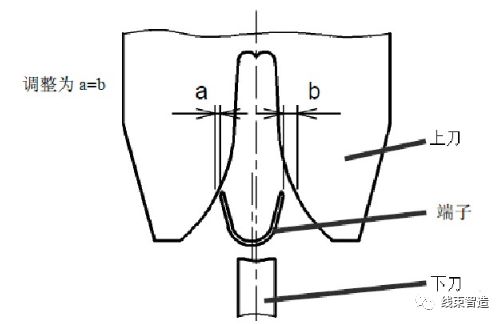

用壓接機的手動操作緩慢地將導板降下，確認壓接上刀與端子的間隙尺寸a、b，并將a、b均等調整。

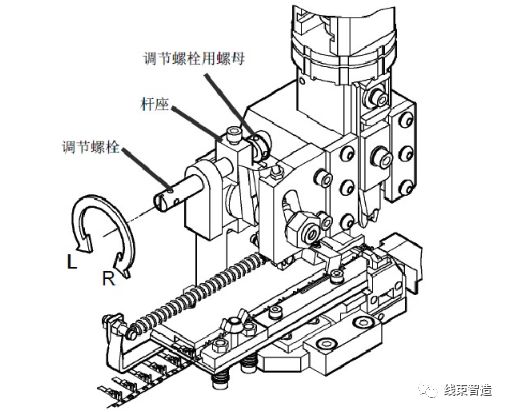

步驟1：將調節螺栓用螺母和桿座的M5螺栓擰開。在此若旋轉調節螺栓則送料爪為左右移動的狀態；

步驟2：端子若從左側偏離壓接模中心的場合，將調節螺栓向L側（逆時針方向）一點一點地旋轉而使送料爪先右側（下圖的A側）移動。并在端子至正確位置時，將步驟1擰開的螺母、螺栓擰緊；

步驟3：端子若從右側偏離壓接模中心的場合，將調節螺栓向R側（順時針方向）一點一點地旋轉，先將送料爪向左側移動至端子向左側（下圖的B側）偏離的位置；

步驟4：將壓板的蝶形螺絲鎖緊端子的打開后，用手輕輕地向左側拉動。將壓板的蝶形螺絲向松弛方向旋轉，將端子固定之后再按步驟2進行；

步驟5：確認壓接機用手動操作無異常后，打開壓接機電源用適當?shù)膲航痈叨冗M行壓接，并確認壓接外形。

送料爪行程的調整

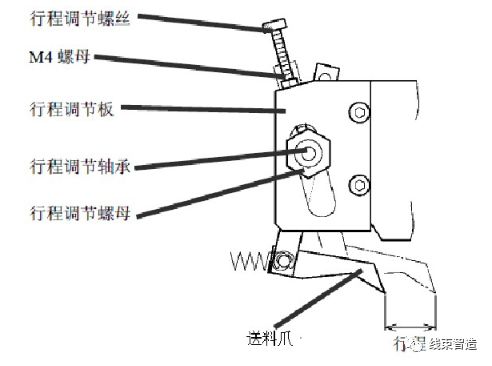

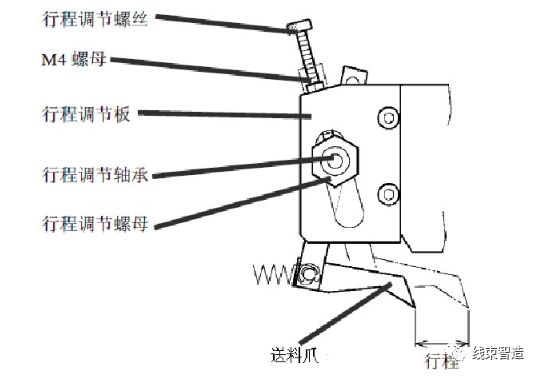

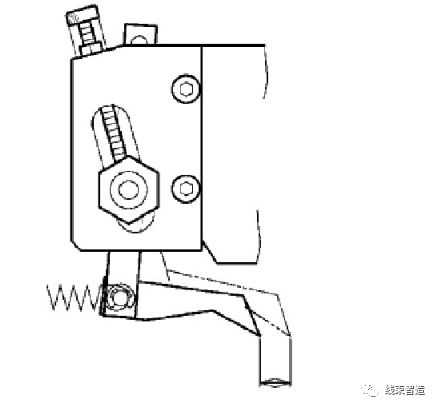

送料爪的行程量，將行程調節軸承向上方移動則變大，向下方移動則變小。

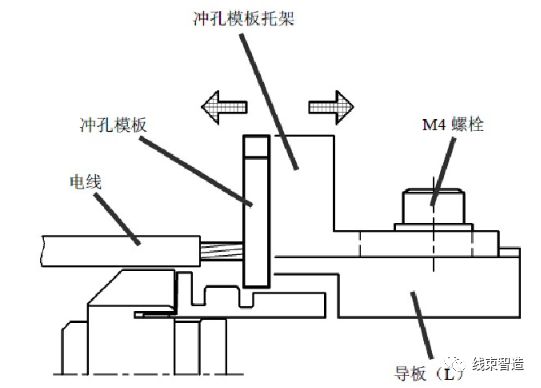

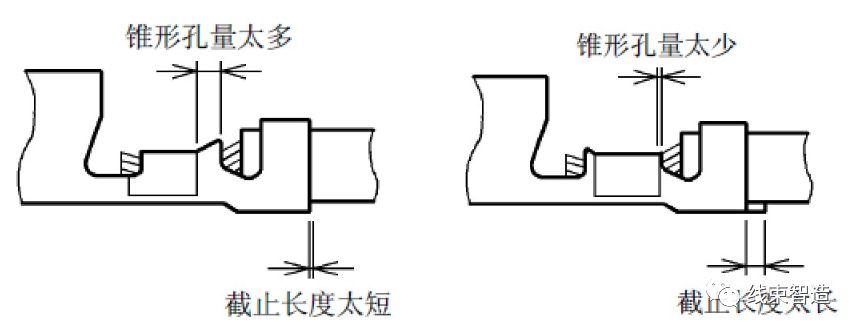

端子前后位置的調整

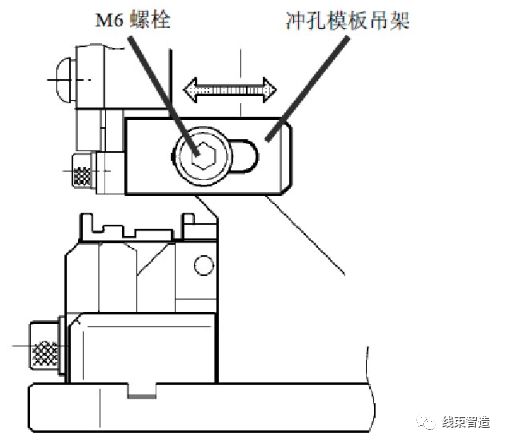

端子前后位置的調整（橫送料）

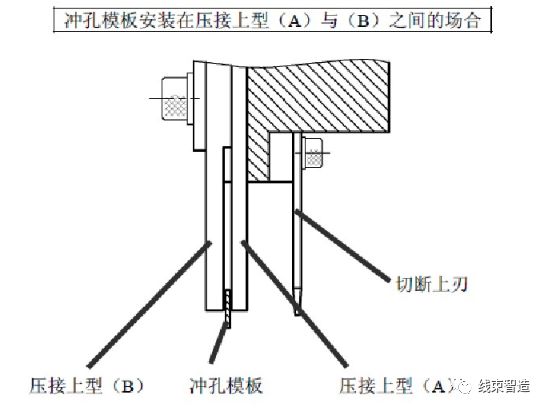

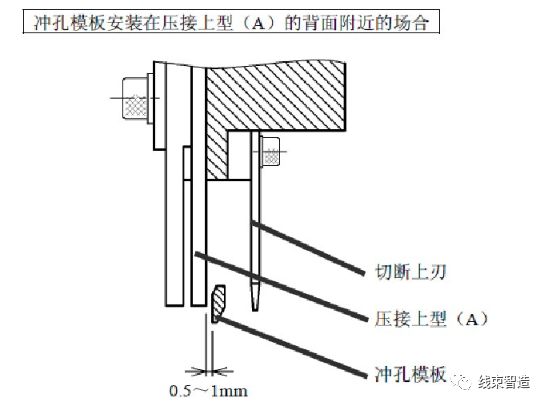

擋板的正確安裝方法

擋板位置的調節
