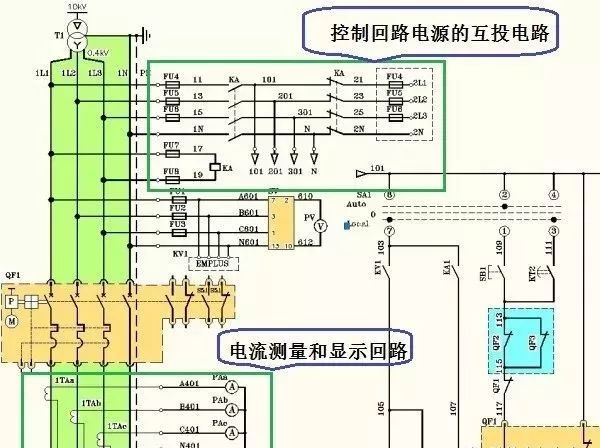

回答問題之前，首先，要弄清楚什么叫做電氣原理圖，什么叫做電氣接線圖，來看下圖：控制原理圖。

接線圖的第一個任務：繪制和標明接線端子的進線與出線關系

實現門板過渡和柜間過渡任務的接線端子

先來看電流測量和顯示回路。在這里，看到了3個電流互感器，符號是1TAa~1TAc，還看到3個電流表，符號是PAa~PAc。電流表一般安裝在開關設備的門板上，而電流互感器則安裝在開關設備的內部。因此，在布線時就必須考慮到活動連接的問題。

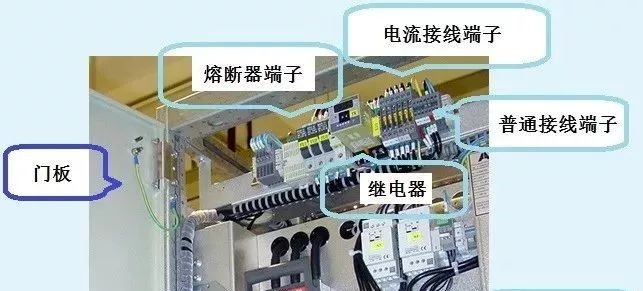

規范規定：活動連接必須經過接線端子。對于電流測量和顯示回路而言，首先用導線從電流互感器連接到靠近門板的端子上，再從端子的另一側用導線連接到電流表上，如下圖所示：

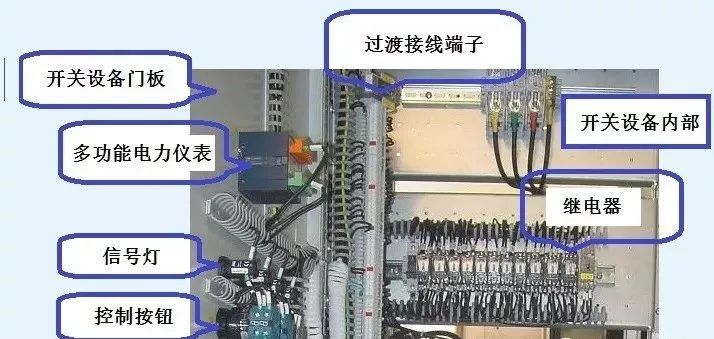

從圖中可以看到柜內的各種開關電器，還有門板上的控制按鈕、信號燈和多功能電力儀表。多功能電力儀表的電流信號線就來自于電流互感器。圖中看到的過渡接線端子，它的任務就是過渡柜內與門板上的開關電器之間的導線連接。

下圖的上部是用于柜間連接的接線端子，用于控制線、控制電源小母線、信號線、接地線的連接。

遠程控制線、信號線的進線和出線的接線端子

所謂遠程控制線、信號線一般用于遠程控制，也包括DCS的干接點測控線。所謂干接點，指的是電源由測控裝置提供，被測線路不提供電源。

接線圖的第二個任務：標明某根線來自何處，去向何方

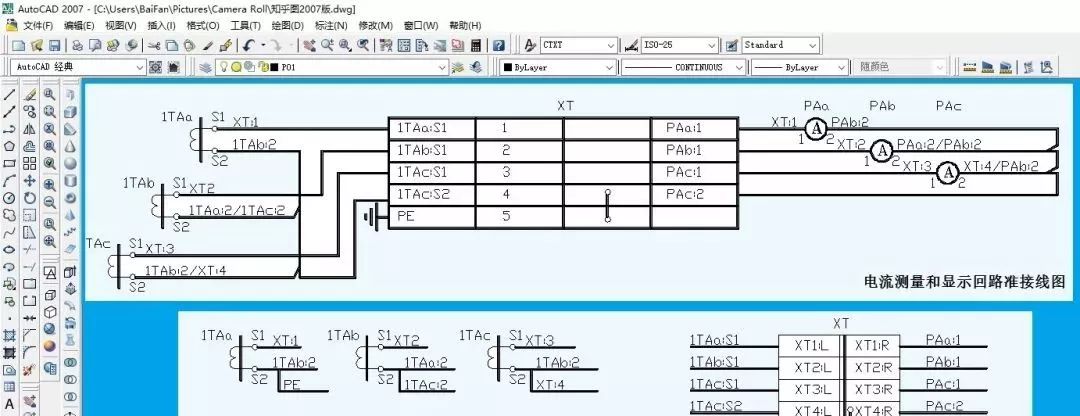

現在，再來看電流測量和顯示回路圖。不過，這里的圖已經是準接線圖和接線圖了。如下：

我們已經知道，引自電流互感器的線必須上端子，然后再從端子接到電流表。來看1TAa的接線： 電流互感器的二次回路有兩個端子，分別標記為S1和S2。這兩個端子與同名端有關，當電流互感器一次回路電流流入互感器穿心時，S1是同名端。 我們看到，從1TAa的S1端子引了一條線到XT接線端子的第一個端子XT1。因此，這條線在電流互感器 1TAa的S1側標記為XT1，而在XT1處則標記為1TAa:s1?？梢钥闯觯@條線的線頭標記是以接到何處來標 記的。

再看電流表側：從XT1接到電流表PAa第1點的接線左右兩側分別標記為：PAa:1和XT1。 注意看電流表PAb的2點，它引出兩條線，一條接到PAa:2，另一條接到PAc:2?？梢钥吹?，從一個點只能引出不超過2條線，并且每條線的頭尾都明確無誤，不可能接錯。同時，整臺開關柜內哪怕有幾百條線，所有的線也都不會重復。所以，按接線圖配置的線，又叫做工藝配線，它的特點就是準確，不重復。

從控制原理圖繪制接線圖是很麻煩的，繪制接線圖一定要對開關電器實際接點標記十分熟悉。例如交流接觸器的一次回路標記是1、2、3、4、5、6等等，而二次回路的常閉接點標記為11、12、21、 22、31、32、41和42等等，二次回路的常開接點標記則為13、14、23、24、33、34、43、44等等。 另外，在接線端子處，由于大量的線在此集中，所以二次線在此構成線束。

那么在較大型的開關柜制造廠是如何處理接線圖的？又如何處理線束的制造問題？ 解決的辦法是這樣的：

• 按標準繪圖方法繪制控制原理圖。 這里所指的標準方法，不但包括圖符符合ISO和國家標準，同時，該連接的導線一定要真正的連接；

• 通過ACAD自己的數據庫和VBA，再配套相關軟件，自動轉換成接線圖；

• 將接線圖發給自動線束制作機，讓它按圖紙要求生成線束，并打印所有線頭線尾的標記——號碼管。 如此一來，既能夠?qū)崿F(xiàn)圖紙轉換的準確性，降低人工成本，又提高了質量。工人們只需要把線束安裝到端 子附近，把線頭接到各個部位即可。

不過，以上解決辦法需要ACAD制圖系統與機器設備聯動?，F(xiàn)有另外一個捷徑，即讓ACAD自動生成接線圖。我們知道，ACAD是能與EXCEL交換信息的，由于接線圖并非一定要繪制成圖，我們也可以用EXCEL的表格形式把導線的線頭線尾標記記錄下來，這樣，工人們拿著EXCEL表格，照樣能施工。當然，這要利用ACAD的VBA和EXCEL的VBA來進行數據交換了。
