檢驗的順序

一般端子的檢驗應遵循的原則：整體先從正面再至背面，從前端到后端，從頂端到尾端，局部先順時針從前端至后端進行檢驗。

檢驗時應先從端子正面再至端子背面，通常先檢查：端子的正面→端子側面→端子背面→端子側面→端子前端→端子尾端

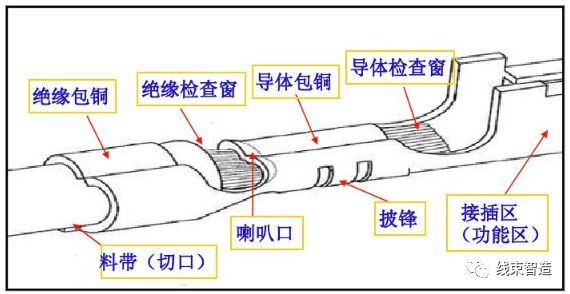

普通類端子的檢驗

端子正面

1.前端接插區：檢查端子，彈片是否有變形，壓傷，露銅等。

2.導體檢查窗：檢查導體包銅前端銅絲是否可見，是否符合要求規范。

3.前喇叭口：針對規范要求對前喇叭口進行檢驗。

4.導體包銅：檢查是否有露銅絲，及鉚壓形狀（F形，W形）等。

5.后喇叭口：檢查其大小是否符合規范要求。

6.絕緣檢查窗：檢查銅絲和外皮是否都可見，是否有斷銅絲等。

7.絕緣包銅：檢查其鉚壓形狀（F形或O形等）及鉚合狀況等。

端子側面（順時針旋轉檢驗側面一）

檢查端子是否有破損，彎曲變形，彈片是否有變形等。

端子背面（順時針旋轉檢驗背面）

檢查是否有披鋒過大或端子變形等。

端子側面（順時針旋轉檢驗側面二 ）

檢查端子是否有破損，彎曲變形，彈片是否變形等。

端子頂端

檢查端子是否有變形，前喇叭是否變形，料帶是否過長等。

端子尾端

檢查絕緣包銅鉚合是否良好，是否有被切傷或絕緣皮脫落，料帶是否過長等。

絕緣套端子的檢驗

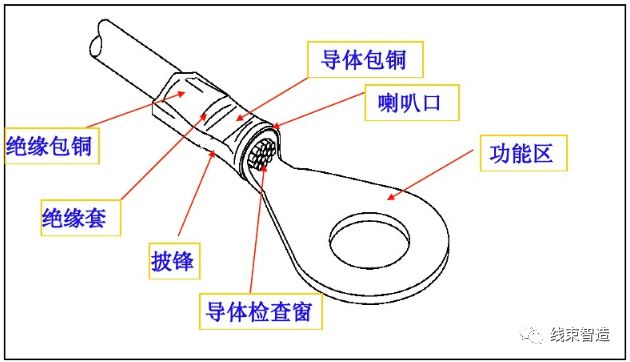

半包絕緣套端子的結構

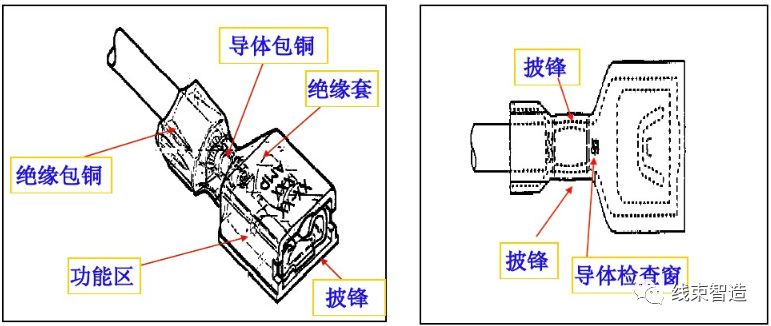

全包絕緣套端子的結構

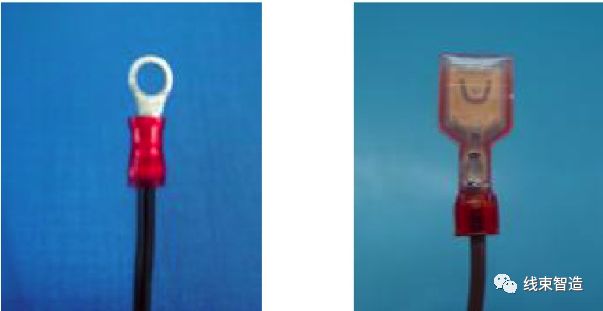

端子正面

1.前端接插區：檢查其是否有變形，是否有刮傷露黃銅；全包絕緣端子的前切料口是否有受損的現象。

2.導體檢查窗：檢查銅絲是否可見，是否有銅絲過長現象等。

3.前喇叭口：檢查其是否明顯可見，是否有變形，歪斜等。（半包絕緣套端子）

4.導體包銅：檢查鉚壓形狀（如月牙形或方形）及是否有變形及絕緣套破損等現象。

5.絕緣包銅：檢查其鉚壓形狀，及是否緊固絕緣皮等。

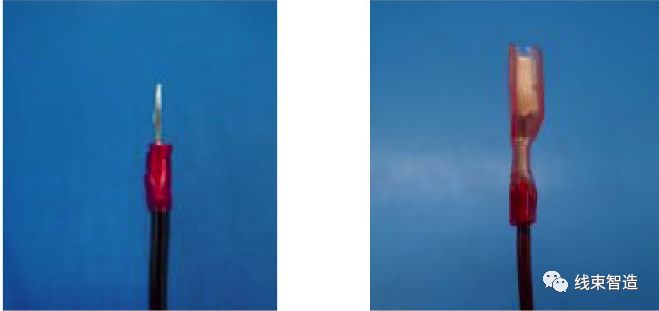

端子側面（順時針旋轉檢驗側面一）

檢查端子是否有變形，絕緣套是否有破損等。

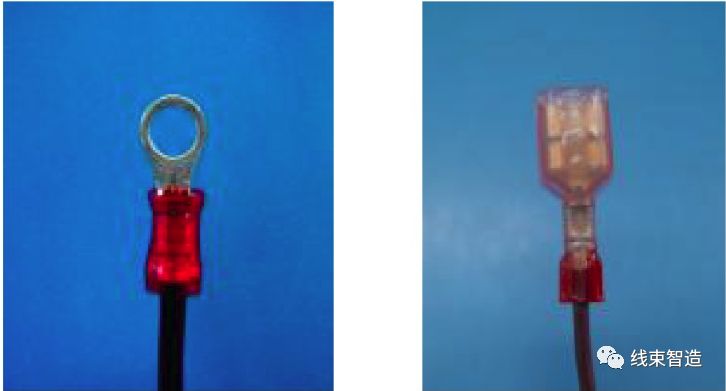

端子背面（順時針旋轉檢驗背面）

檢查披鋒是否過大，絕緣套是否有破損，絕緣套端子背面的導體檢查窗是否可見銅絲等。

端子側面（順時針旋轉檢驗側面二 ）

檢查端子是否有變形，絕緣套是否有破損，半包絕緣套端子的前喇叭口的大小是否符合要求等。

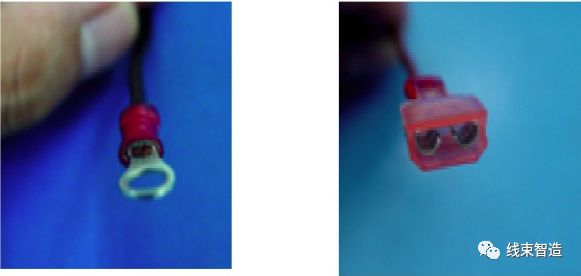

端子頂端

檢查端子是否有變形，半包絕緣套端子的前喇叭口是否有歪斜，金屬部分是否有露黃銅的現象。全包絕緣套端子的前切料口是否有歪斜、變形等。

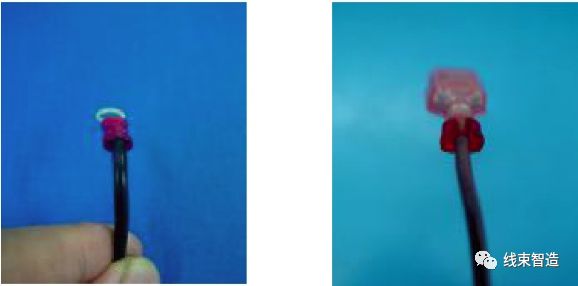

端子尾端

檢查絕緣包銅鉚壓后是否緊固線材外被，絕緣包筒是否呈對稱形狀；線材及端子有無破裂損傷等。

整把端子的檢驗方法

因整把端子呈規則形狀，為提高檢驗效率可多個端子進行檢驗，但數量不宜過多，以免造成漏檢；對整把線可統一先檢查端子正面，然后旋轉端子統一檢查其一側面，再檢查端子背面和另一側面，最后檢查頂端和尾端。

不良品的標識

檢驗時發現的不良品應及時在不良部位做好標記（打上圈或貼上膠紙），并將不良品放在紅色容器內（紅色盤子或紅色周轉箱內）。
