1、電線夾的強度調整

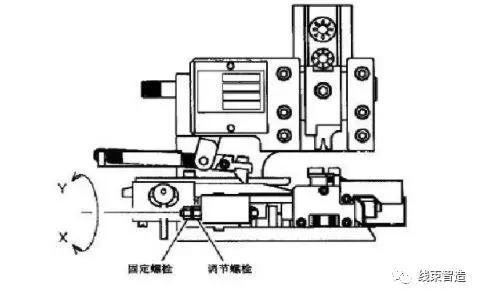

（1）請擰松固定螺栓；

（2）通過擰動調節螺栓調整電線夾的強度；

X方向擰動：電線夾的強度變輕

Y方向擰動：電線夾的輕度變強

（3）請用固定螺栓鎖定調節螺栓并進行固定。

注意：

當在壓接端子后切斷刀退回時，如果在發出（啪）的聲音的同時切斷刀急速退回，說明夾力太強，請重新調整電線夾強度。

如果在發出聲音的狀態下長時間使用會造成切斷刀的破損。

2、刀片的安裝確認

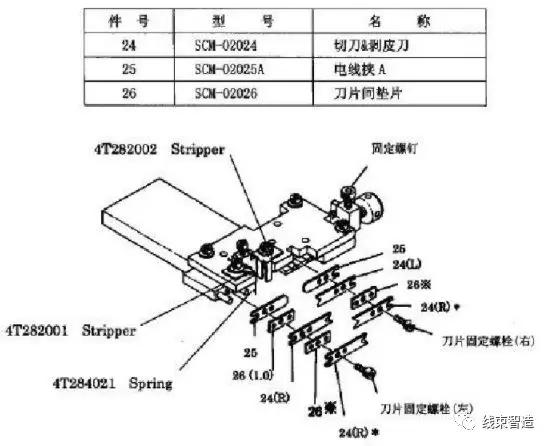

（1）請確認各個刀片是否按照正確的次序進行安裝

參考：

1、26號刀片間墊片，請?jiān)诿恳淖儎兤らL(zhǎng)度時進行交換；

請放入扳厚（剝皮長度）為-1.0mm的墊片；

24號剝皮刀片，請根據所加工電線的粗細進行設定。

2、刀片固定螺栓的長度應是以下長度：

刀片固定螺栓（右）：剝皮長度+6mm；

刀片固定螺栓（左）：刀片固定螺栓（右）+2mm。

注意：

1.在對皮層外徑較大的電線進行剝皮時，請拆卸25號電線夾；

2.切刀和剝皮刀的組合，根據電線的種類或尺寸會有不同，具體情況，請咨詢營銷人員。

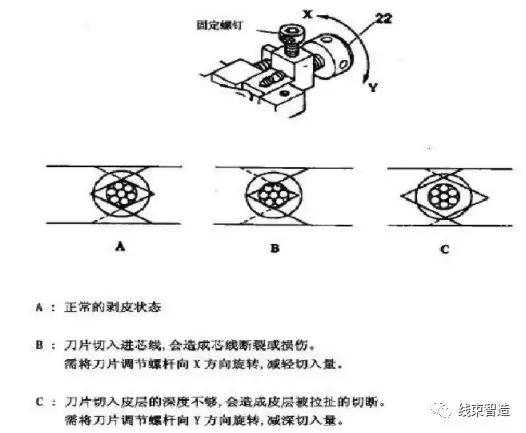

（2）刀片切入量的調整

請?jiān)跀Q松固定螺釘后，通過旋轉刀片調節螺桿，調節刀片的切入量：

X方向旋轉：切入量變淺；

Y方向旋轉：切入量變深。

3、送端子位置調整

（1）請使用手動把手旋轉剝皮部的凸輪軸，使滑塊處于最大限度后退的狀態；

（2）請使用手動把手旋轉端子機的機軸，確認端子是否送至正常位置；

（3）如果送端子的位置不恰當，請通過調整壓具的軸送端子微調桿調整輸送端子的位置。

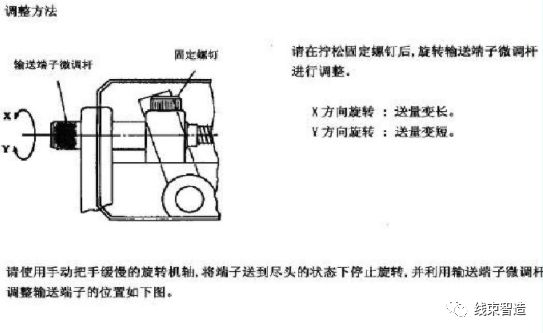

請使用手動把手緩慢的旋轉機軸，將端子送到盡頭的狀態下停止旋轉，并利用輸送端子微調桿調整輸送端子的位置如下圖：

4、壓接高度調整

（1）請使用手動把手旋轉剝皮部的凸輪軸，使滑塊處于最大限度后退的狀態；

（2）請將端子送至過壓接位置一格的位置；

（3）使用手動把手旋轉端子機的機軸進行端子的壓接。如沒有達到適合的壓接高度時，請擰松端子機證明的2個沖頭安裝板固定螺絲，使用配套零件的調節棒，邊觀察端子壓接高度邊降低沖頭桿，大致的調整壓接高度；

雖然在設計上，沖頭桿上附著的刻度呈一個刻度的旋轉可以升降0.1mm，但是請只是將其作為參考。

（4）請左右均等的固定端子機沖頭的2個沖頭安裝板固定螺絲；

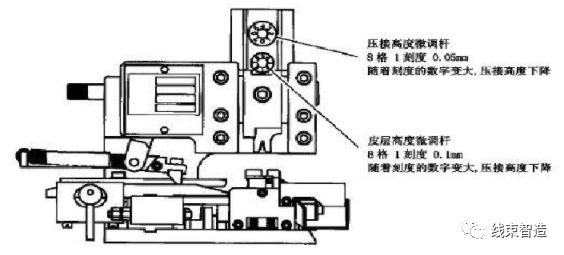

（5）請利用壓接高度微調桿和皮層高度微調桿，對壓接高度進行微調。

注意：

防止壓具的刀片和砧板直接碰撞；

需調整沖頭桿時，請務必在上死點的條件下進行。

5、剝皮位置調整

（1）打開剝皮部背面的外罩，內有2個帶有蝶形螺帽的螺栓；

（2）請完全擰松外側的固定用蝶形螺帽；

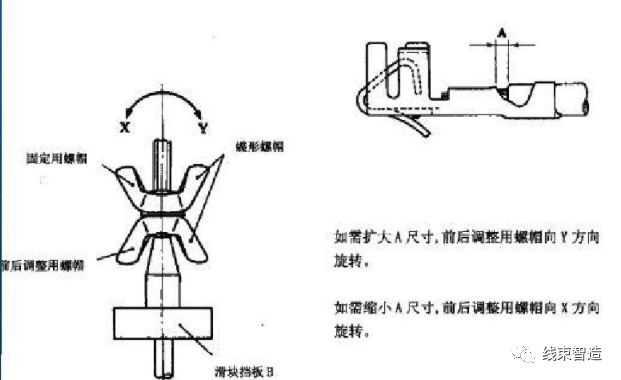

（3）通過前后調整蝶形螺帽可使滑塊整體前后移動，從而剝皮位置發生變化；

（4）調整剝皮位置后，請用固定蝶形螺帽牢靠的對前后調整蝶形螺帽進行固定。

6、清除剝皮屑

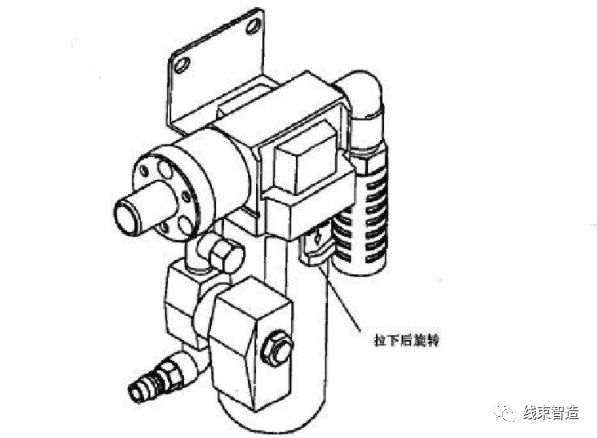

請將過濾器的鎖扣拉下，旋轉過濾器至下部容器和上部的2根刻印線相吻合后，將下部容器拔下。

端子壓榨的模具下部，端子碎渣會粘在上面，如果不去清除的話，模具會傾斜或由于模具的破損導致制品不良的發生。

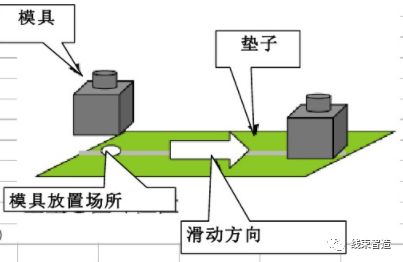

（1）模具放到墊子上面或取下時墊子位置不能變動，為了防止可用兩面膠將其固定；

（2）模具放在墊子開孔處；

（3）將模具放在墊子上時，在墊子上表面滑動放置就可以取出，取出時往上面放模具時也要滑動取出。

注意：墊子有空?qǐng)A圈的方向開始，向反方向逆轉90度，就是滑動取下的方向。

預防端子模具由于磨損，變形等不確定關聯引起的不良；

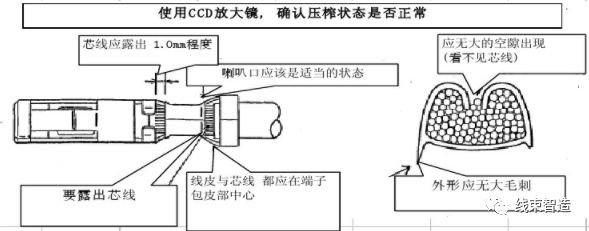

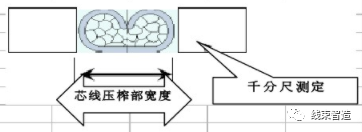

作業開始前的點檢使用千分尺對芯線壓榨部寬度的測定。

加強對芯線壓榨部寬度的確認以后能防止不注意時產生的不良。

壓榨方法的測定按照現有的管理實施

端子刀片使用20萬次后的管理辦法：

取下刀片，用CCD確認刀面或刀口等有無劃傷裂紋；這時抹布或者氣槍使用將端子壓榨后發生的碎末等清除。

將CCD檢查的結果記錄在端子模具點檢表上，如無問題會繼續使用10萬次再用CCD確認，如果有劃痕或裂痕就更換新的刀片。

7、端子模具的維護

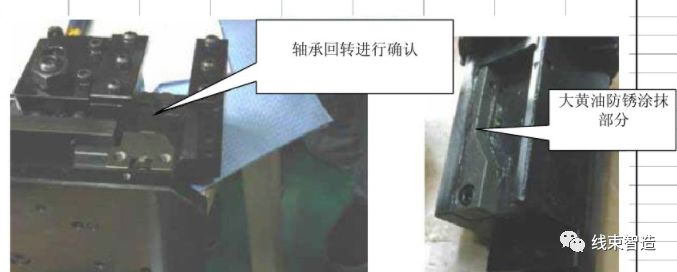

防止生銹定期的將防銹油涂抹在端子模具全身，將主體與軸承連接部以及軸承的臟污清掃后，擦拭少量大黃油。
