【汽車線束】布置的注意事項（交流一）
發布時間：11/22 —— 2021
2301
Wire harness fixing points

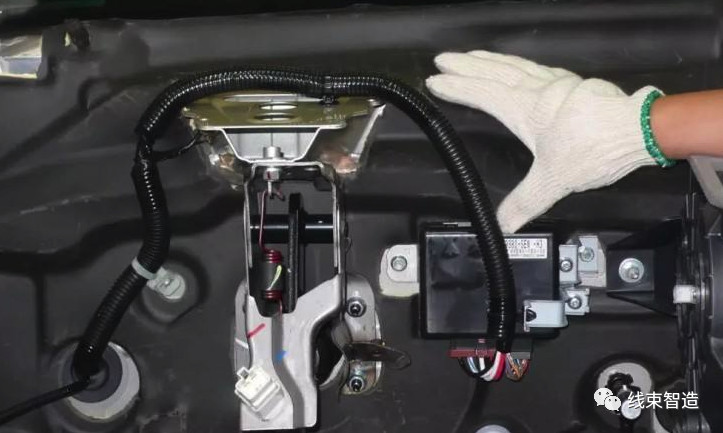

根據線束在整車上的實際安裝位置，為了避免線束的低垂、移位，考慮線束的重量、固定方式和規定位置的方便性，線束必須有足夠、合理的固定點和固定方式進行固定。根據線束的走向、車身的具體形狀設置固定點：①在沒有支點的直線距離上兩固定點間距一般不大于300mm②在鈍角拐點位置可布置一個固定點③在直角拐點需布置兩個固定點④銳角拐點在線束中避免出現
按照線束的尺寸選擇固定卡扣，并在線束上標明卡扣固定點。滿足承受線束重量的需要。
①在和其它線束/電器件連接的插接件位置，在插接件前不大于120mm的合適位置，考慮設置固定點。②考慮在支點位置的干線上設置固定點，固定點距離支點不大于100mm。③在固定卡扣的安裝方向上，必須有足夠的空間以方便卡扣的安裝、拆卸。Neat appearance & Bundling configurations線束布置應沿邊、沿槽（車身上設計的走線槽），避免線束直接承受壓力。②在可以觀察到線束的位置，如：機艙部位，設置醒目的吸引點或醒目的顏色，在此安裝的線束不突出、不顯眼。
③排列方式在投影方向上，按橫平豎直的棋盤式排列，避免斜線布置。1.線束避免和周圍零部件干涉、不直接和車身銳邊接觸：②要增加保護避免車身銳邊損壞線束外部絕緣層，導致短路事故
2.安裝在震動或運動部件上時，應視實際情況預留長度。此預留長度根據部件震動幅度、運動件的最大運動行程確定。保證預留長度能夠不使震動在線束上傳遞、不使線束承受拉力。線束長時間承受震動傳遞或拉力，則可能導致線束內部接點/插接件端子間出現虛接現象。如：發動機線束和發動機艙線束的連接。
3.與運動零部件之間的間隙應不大于25mm，如：雨刮電機的導線和連桿的間隙。

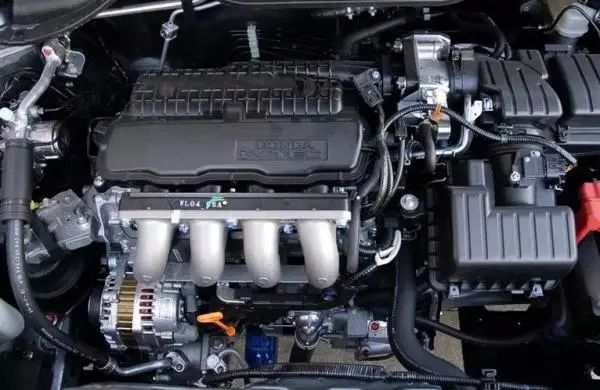

4.與排氣歧管之間的距離應大于50mm。
5.與發動機處溫度大于150℃的零部件距離大于50mm。
6.不與燃油管路、制動管路使用相同的固定點。

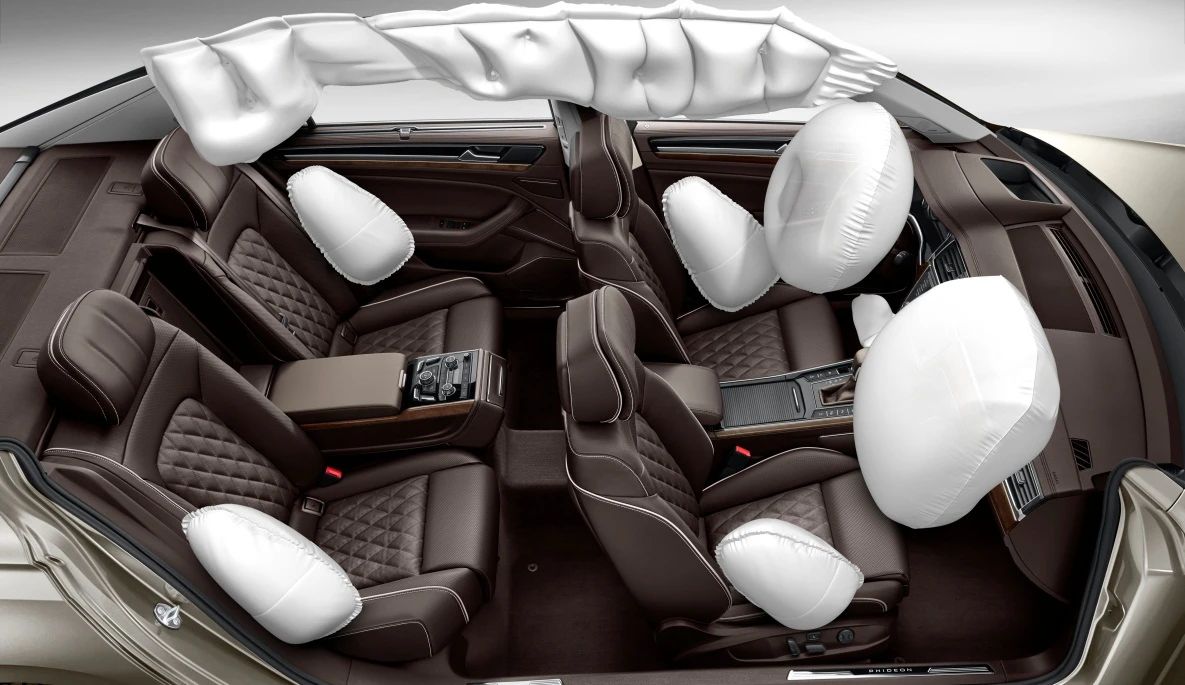

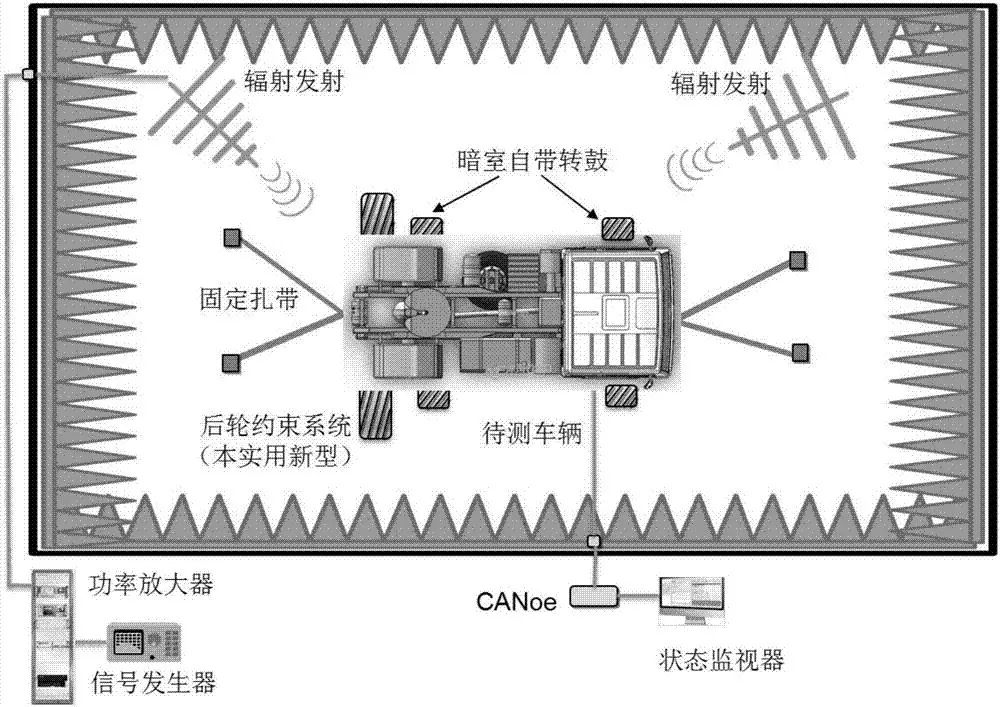

7.不與燃油管路、制動管路交叉或接觸。尤其是在線束連接部位和油路連接部位，避免線路表面破損短路和油料蒸發密度等條件均達到一定條件時引起火災。Anti-electromagnetic interference1.儀表板處線束必須有防電磁干擾措施，確保組合儀表、音響系統等采集信號的信噪比，使之能夠正常工作。2.發動機控制模塊信號線、儀表信號線、ABS信號線、氣囊信號線必須有防電磁干擾措施（如采用：雙絞線、屏蔽線等），確保各個系統能夠正常工作。如：將一些信號線的位置布置到盡可能離干擾源：電喇叭、電機類用電器等較遠的位置。4.傳感器信號電源線應避開大電流零部件的電源線，其間隔應大于300mm。6.一些關鍵系統、重要系統的接地線單獨布置在一位置，避免受到其他接地線的干擾。如：安全氣囊系統、ABS系統和音響系統等均為系統內施行雙線制，整個系統采用一個接地點。7.在容易受到干擾位置的用電器外殼上，增加屏蔽接地。Vehicle Electrification & New Trends裝配時不要把線束拉得太緊（尤其在橫向布置線束），避免行駛車輛在顛簸狀態下，引起線束固定點位置錯動，導致兩固定點之間距離瞬間增大。從而拉長線束造成線束內部接點拉脫/虛接、導線參數變化，甚至拉斷導線。線束裝配后，周圍要求足夠的間隙通過，保證不被其他部件壓到、不被其他部件極其緊固件絆到。避免線束絕緣層被夾斷、磨損或破裂引起接地等故障。

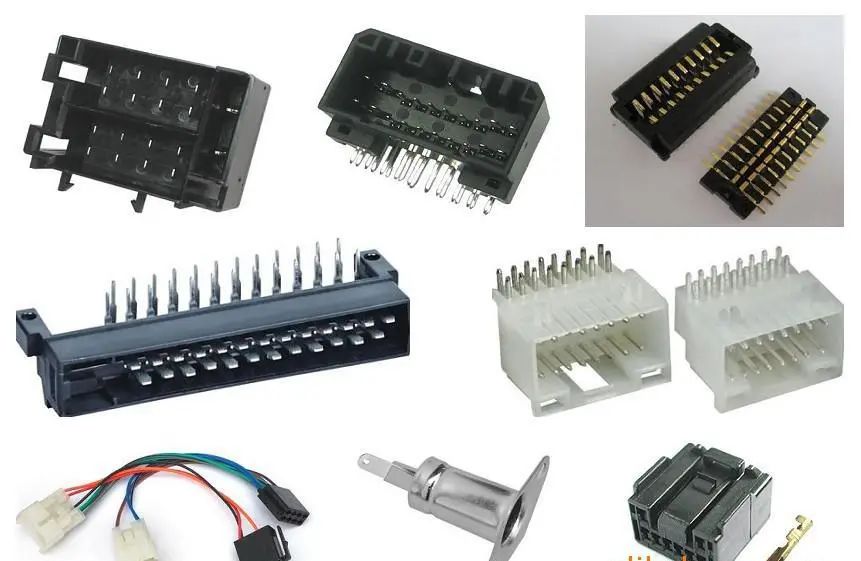

不在臨近位置布置型號和顏色均相同的插接件。避免裝配過程中出現誤插，損壞線束和用電器。
插接件布置在容易發現的位置、布置在手和工具容易操作的位置。為了便于檢查、維修，需要按照實際裝配情況考慮電器件所帶導線的長度。
①如果電器件安裝在表面易操作的位置，可以省去導線直接將插接件連接到部件上。②若電器件安裝位置比較隱蔽，且后期維修拆卸困難時，可以按照需要將電器件所帶的導線長度適當增加，使插接件的布置在便于檢查、維修的位置。

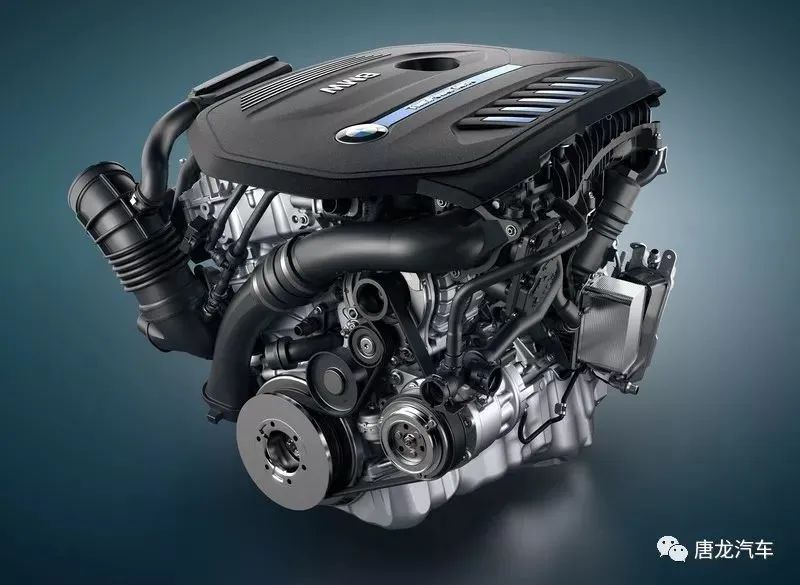

發動機裝配后插接件應很方便的連接，在此主要指發動機線束和發動機艙線束、發動機控制器ECU的連接。由于發動機在工作狀態下處于振動狀態，為了使發動機線束和機艙線束、ECU連接可靠：①不但需要適當增加發動機線束的長度（一般增加長度不小于50mm），還需要在發動機線序端的插接件前100mm左右增加一個固定點。 ②將其固定在車身上以避免發動機震動的傳遞，導致插接件松動、端子虛接。
插接件和線束可以很容易的通過車身的過線孔，方便裝配、節約安裝時間。
線束如從駕駛室內向室外通過鈑金孔，外部線束必須低于過線孔，避免在線束上滴、灑液體后，有進入室內的可能。

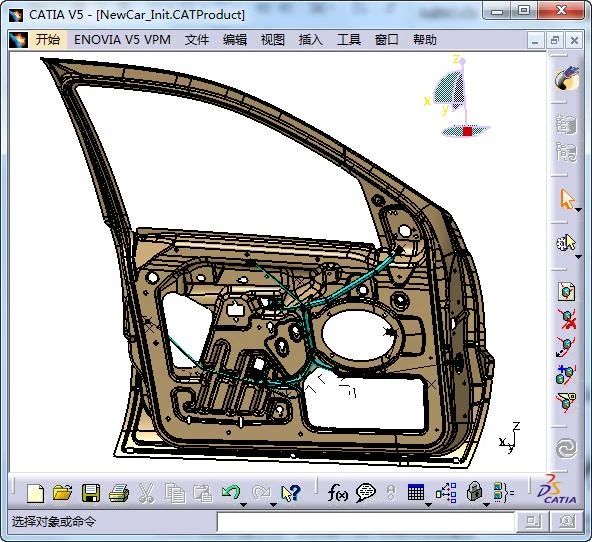

四門線束和座艙線束連接時，車門上過線孔低于車身側圍上過線孔。如門線束膠套上有液體，只有可能進入車門而不能進入駕駛室。

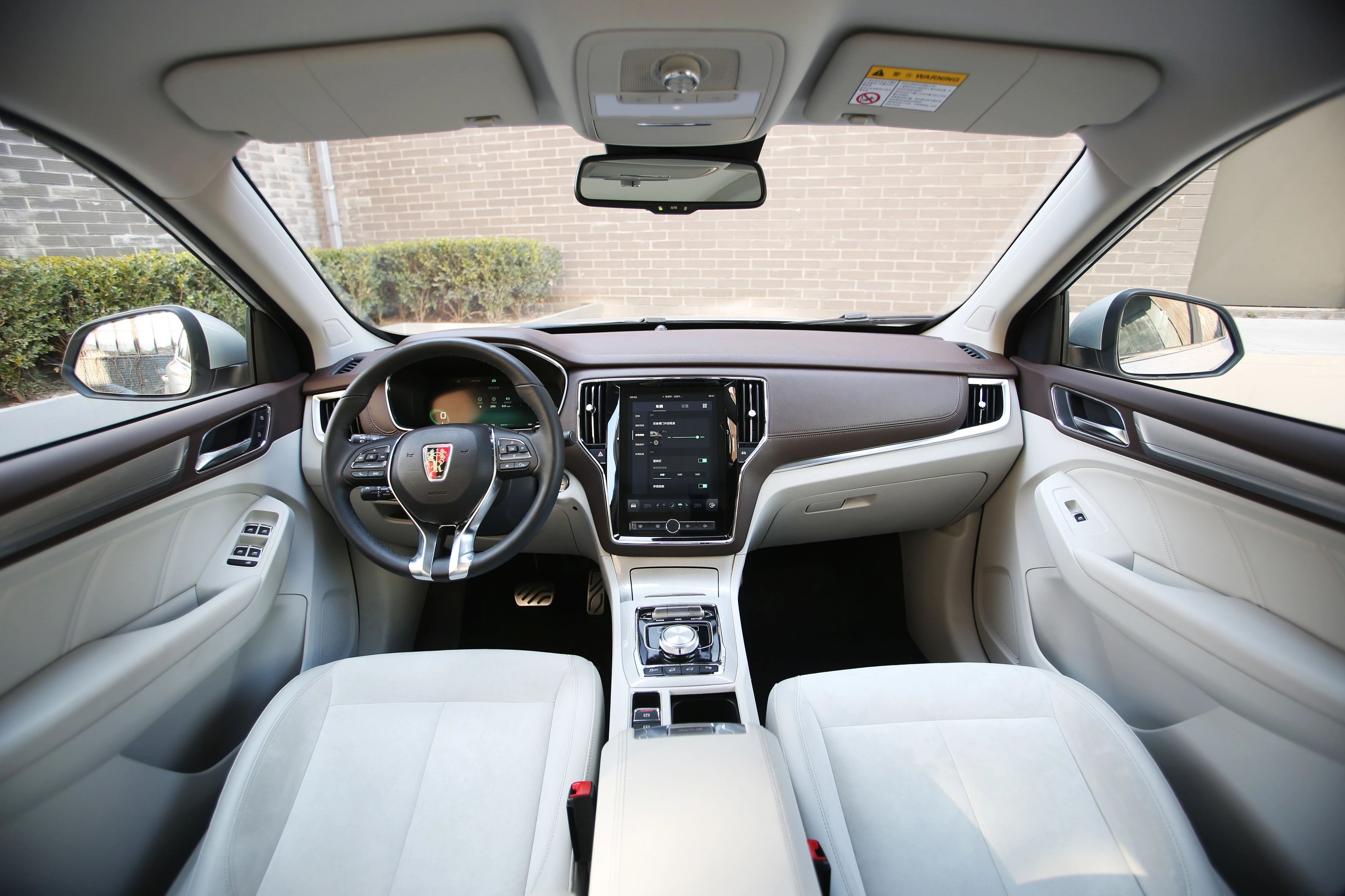

在儀表板處安裝的電器裝置：組合儀表、開關面板、空調面板和音響系統及顯示屏等與儀表板線束連接的插接件接頭，應按實際需要預留足夠的長度。根據電器裝置的安裝深度、插座的位置、插座開口方向和電器件裝配后的后部空間，按照操作的方便性，適當增加線束上接頭的預留長度。
