【端子】壓接手勢介紹和壓接不良分析
發布時間：11/23 —— 2021
3222
設備的安裝和調試有無問題，會直接影響端子壓接質量的好壞。

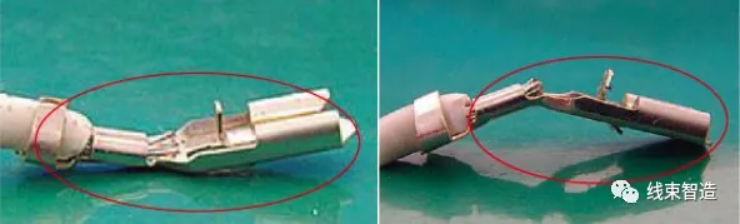

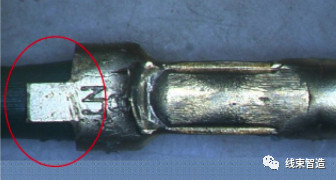

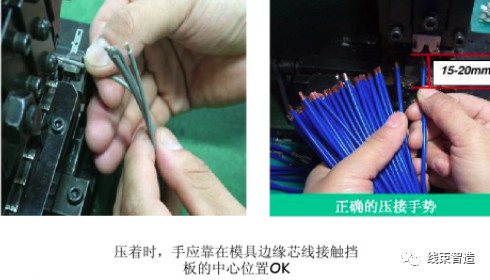

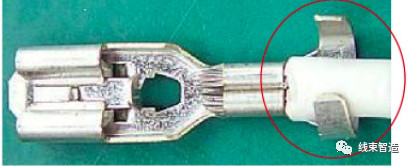

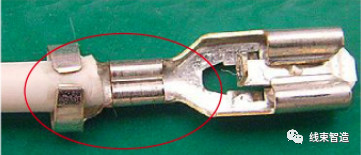

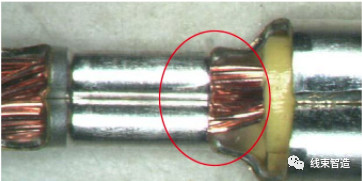

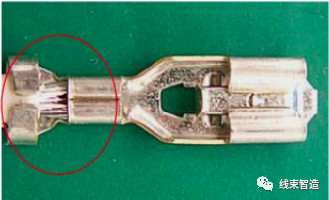

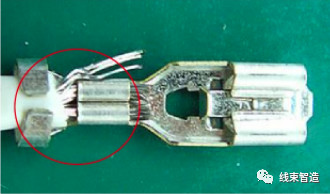

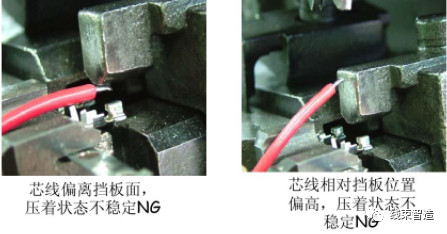

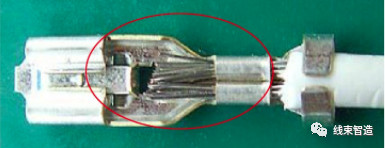

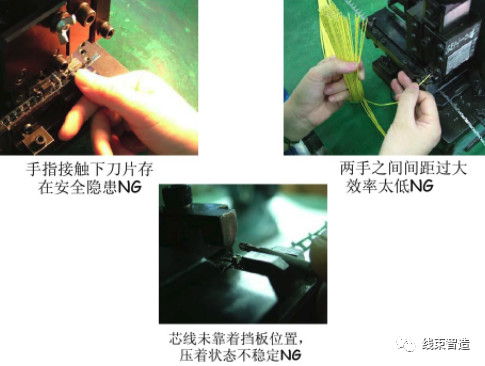

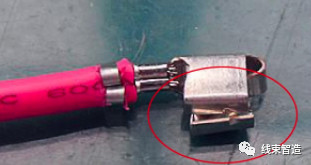

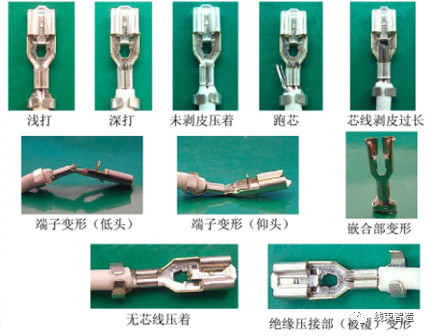

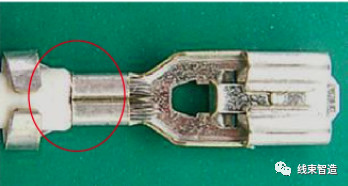

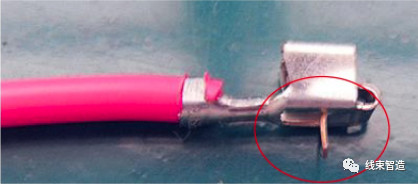

例如：模具有沒有松動，端子有沒有到位，模具里面有沒有雜質等等。另外，員工手勢的擺放，不正確的手勢也會造成各種不同的不良品。下面介紹一下各種壓接手勢和壓接不良的例子：原因：壓接手勢不正確、擋板調試不當，導致芯線壓接部位壓進線皮，造成線皮壓接過度（深打）不良。后果：直接影響導體的壓接，造成電流流通不順或直接斷路。后果：由于導體和絕緣部壓接均不足，造成端子的拉力不夠，在產品使用過程中容易斷裂，直接影響產品性能。原因：在壓接過程中，電線芯線散亂，或者壓接方法不當。1.露出的銅絲容易造成漏電，同時也容易接觸到別的端子造成短路。2.芯線壓接部位由于銅絲少，間接影響端子的拉力，造成拉力不足。原因：模具調試時，端子不到位或者壓接刀片損壞造成的。原因：端子壓接位置與模具切刀的位置沒有調試好，或者端子送料爪不穩定。原因：端子壓接位置與模具切斷的位置沒有調試好，或者端子送料爪/導料板不穩定。后果：后端偏長，就會造成前端切平，后果和NO.5一樣，另外后端長容易和其他金屬接觸，造成線路短路。原因：芯線壓接刀片調節不到位。后果：刀片容易傷到芯線，會出現壓痕/斷線等現象，影響端子的拉拔力和使用壽命。原因：原材料不良，壓接不良，或在產品移動過程中相互鉤拉等。后果：造成裝配不緊密，不到位，產品到客戶那里容易脫落。原因：模具調試，上下模配合不好，或者刀片粘端子。（彎曲度一般在上下15°之內可以）后果：造成裝配配合不良，端子容易從housing內脫落。原因：剝線時刀值過小或刀片未裝好，電線過于彎曲，一般出現在全自動壓接。后果：不導電，直接影響產品的導電性能。2.突起的芯線容易把插座卡口頂起來，造成裝配插入不足，電線容易從插座里脫落。原因：端子壓接刀片損壞或刀片錯位，或在產品移動過程中相互擠壓。后果：裝配時裝配不進插座內，即使插入了也沒有插拔力，常見在VH-T的端子上。
